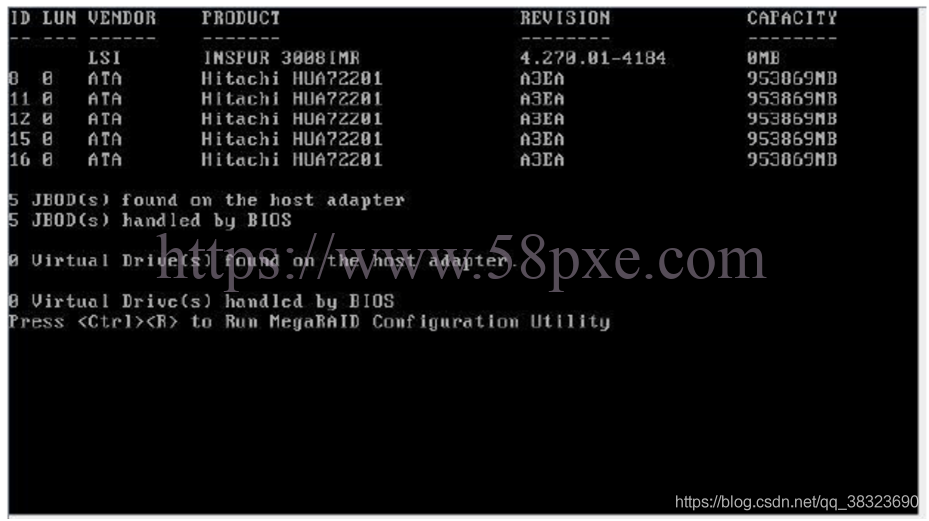

1.開機,BIOS自檢,可以看到設備硬盤信息,以及提示Ctrl+R進入Raid卡配置界面。
2.按Ctrl+R進入Raid卡配置界面,一般來說使用Ctrl+R進入Raid卡配置界面的Raid卡配置都通用。
下面是具體操作。
LSI-SAS-9361-8i-以及陣列卡RAID配置

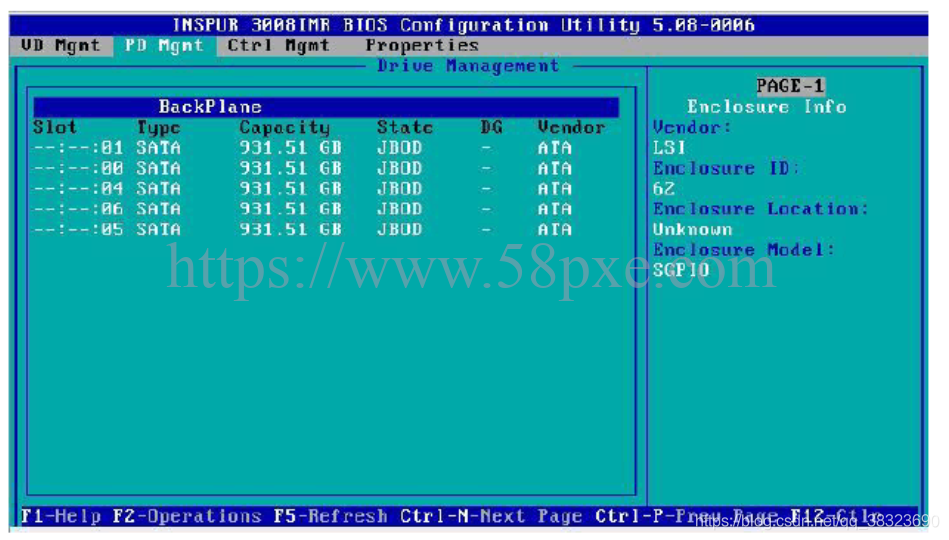

3.進入配置Raid陣列-進入Raid配置界面后,可以簡單查看硬盤狀態,使用Ctrl+N和Ctrl+P可以左右切換菜單。
LSI-SAS-9361-8i-以及陣列卡RAID配置
目前無配置信息,此時磁盤狀態為:“JBOD”,我們可以開始進行配置(如果磁盤狀態已經是UG,則可以跳過步驟3創建UG)
LSI-SAS-9361-8i-以及陣列卡RAID配置

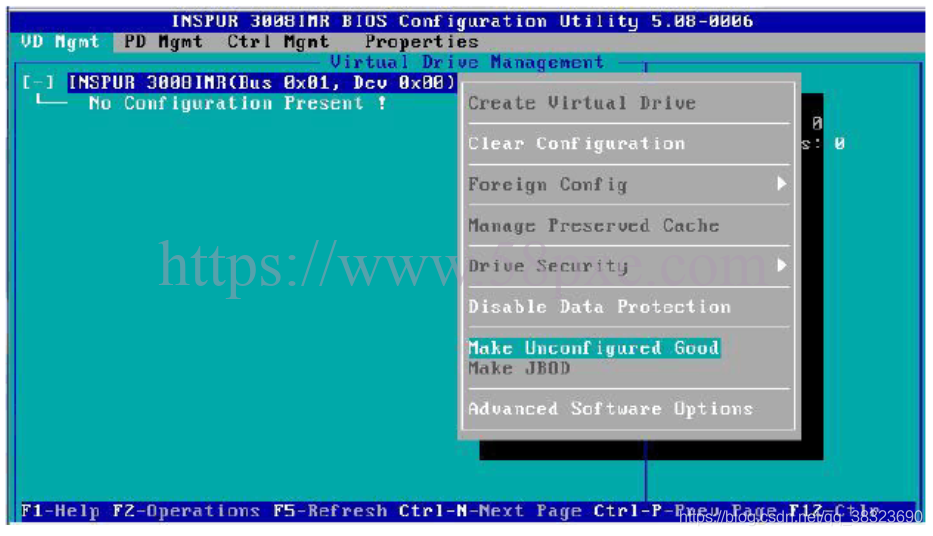

4. 創建UG-UG”;?…”,按F2彈出菜單選擇“Make?Mega?將光標上移至“LSI?3)
LSI-SAS-9361-8i-以及陣列卡RAID配置

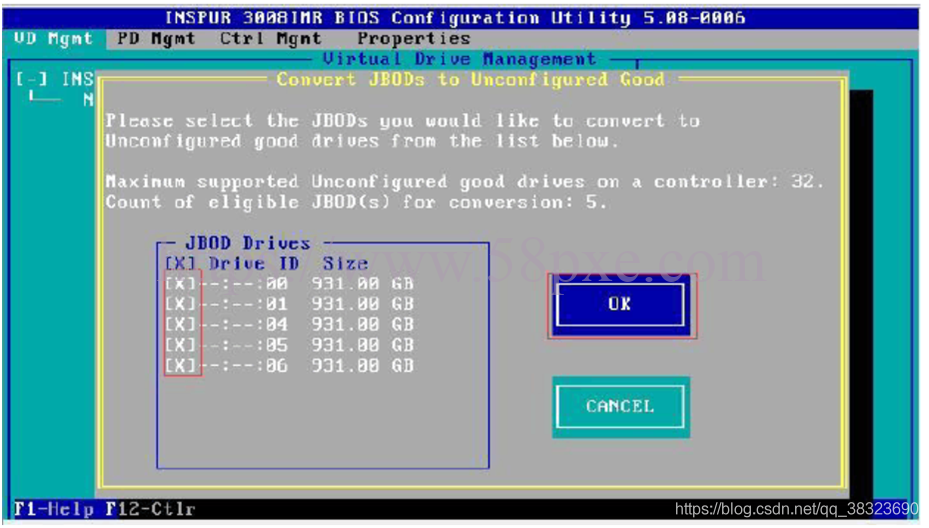

選中要使用的盤(空格選中),OK確認。
LSI-SAS-9361-8i-以及陣列卡RAID配置

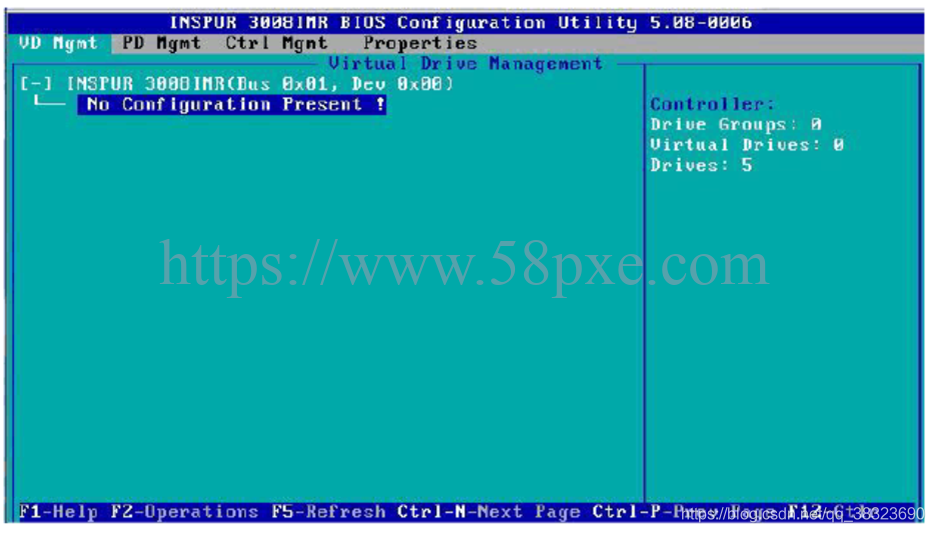

5. 創建VD,Drive”?Virtual?!”,Enter進入配置界面,或者按F2,選擇“Create?Present?Configuration?光標移至“No
LSI-SAS-9361-8i-以及陣列卡RAID配置
LSI-SAS-9361-8i-以及陣列卡RAID配置

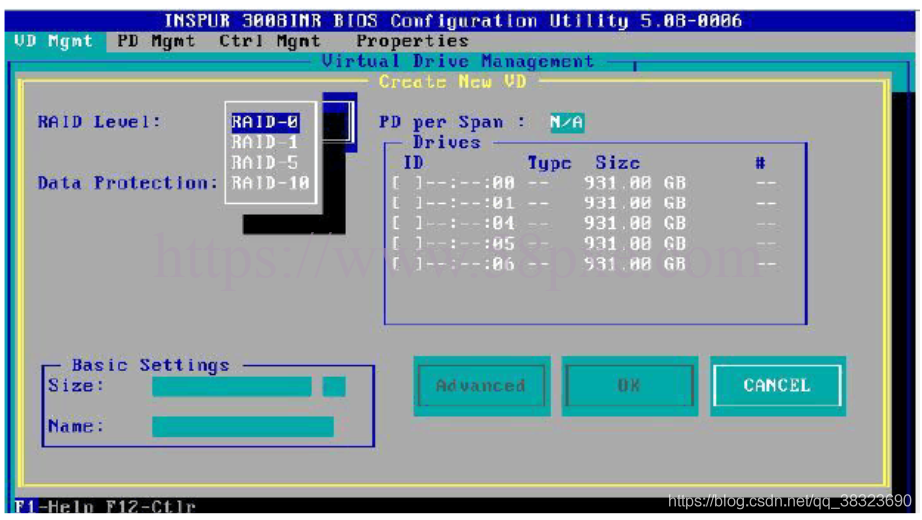

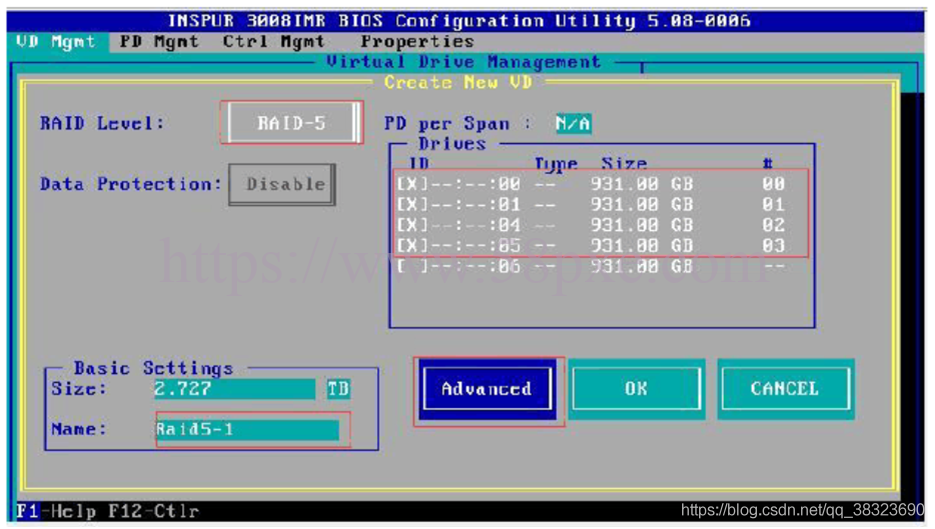

6. 選擇Raid級別。根據硬盤的數量和自己的需要選擇,多塊硬盤一般選擇Raid5。
填寫VD名稱,也就是這個整列的名稱,方便記憶和區別,例如作為數據盤,可以標注DATA,選中VD成員,即Raid5組內的硬盤,如果條件許可,還可以留一塊用做熱備盤, 那個熱備盤相當于幫Raid陣列多做多個備份,如果Raid陳列里其中一個盤壞了,這個熱備盤就會頂替Raid里的那個壞盤,同時利用異或校驗算法,把壞盤上面的數據原樣做出來并存儲在熱備盤中。這樣一來就等于Raid沒受到損壞,然后你再找個一個同樣的盤把壞盤替換掉,Raid和熱備盤的狀態又正常了!

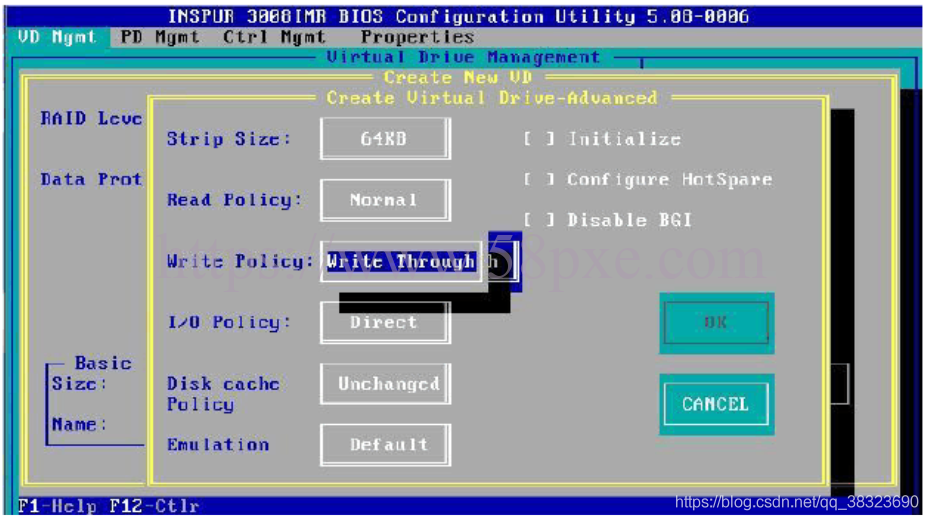

選擇Advanced,進行高級配置。
LSI-SAS-9361-8i-以及陣列卡RAID配置

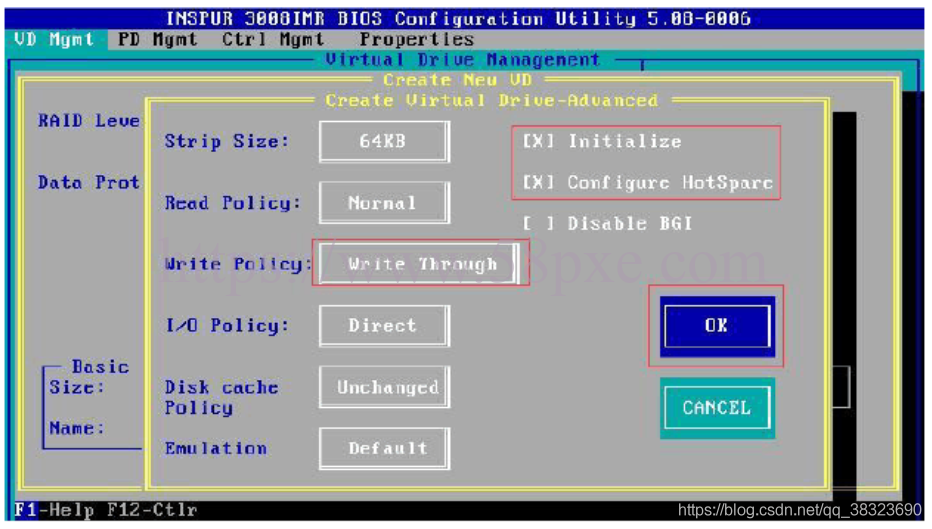

Through)?更改“寫策略”(Write
Write-Through和Write-Back的區別
當CPU采用高速緩存時,它的寫內存操作有兩種模式:
  一種稱為“穿透”(Write-Through)模式,在這種模式中高速緩存對于寫操作就好像不存在一樣,每次寫時都直接寫到內存中,所以實際上只是對讀操作使用高速緩存,因而效率相對較低。
  另一種稱為“回寫”(Write-Back)模式,寫的時候先寫入高速緩存,然后由高速緩存的硬件在周轉使用緩沖線時自動寫入內存,或者由軟件主動地“沖刷”有關的緩沖線。
Write Through和Write Back是陣列卡Cache的兩種使用方式,也稱為透寫和回寫。
通常有三種方法:

write through:CPU向cache寫入數據時,同時向memory(后端存儲)也寫一份,使cache和memory的數據保持一致。優點是簡單,缺點是每次都要訪問memory,速度比較慢。
post write:CPU更新cache數據時,把更新的數據寫入到一個更新緩沖器,在合適的時候才對memory(后端存儲)進行更新。這樣可以提高cache訪問速度,但是,在數據連續被更新兩次以上的時候,緩沖區將不夠使用,被迫同時更新memory(后端存儲)。
write back:cpu更新cache時,只是把更新的cache區標記一下,并不同步更新memory(后端存儲)。只是在cache區要被新進入的數據取代時,才更新memory(后端存儲)。這樣做的原因是考慮到很多時候cache存入的是中間結果,沒有必要同步更新memory(后端存儲)。優點是CPU執行的效率提高,缺點是實現起來技術比較復雜。
Write Through也是RAID陣列卡的默認模式。
當選用write through方式時,系統的寫磁盤操作并不利用陣列卡的Cache,而是直接與磁盤進行數據的交互。而write Back方式則利用陣列Cache作為系統與磁盤間的二傳手,系統先將數據交給Cache,然后再由Cache將數據傳給磁盤。
LSI-SAS-9361-8i-以及陣列卡RAID配置
OK確認。?CnfigureHotSpare,配置熱備盤(不需要配置熱備盤則可以不勾選此項)。?Iitialize,初始化磁盤,選中后會提示提示此操作會丟失數據,選擇OK繼續。
LSI-SAS-9361-8i-以及陣列卡RAID配置

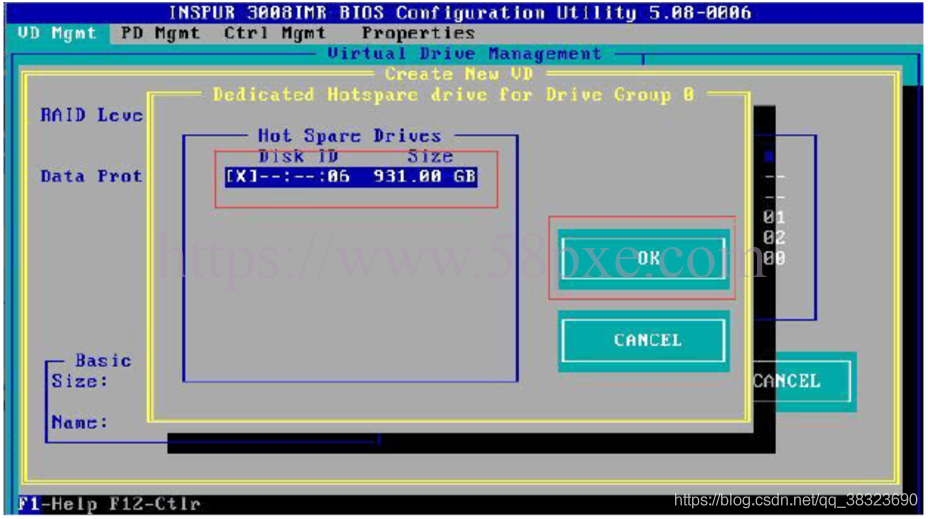

下面是如何配置熱備盤,選擇硬盤,按空格鍵選擇,然后OK繼續。
LSI-SAS-9361-8i-以及陣列卡RAID配置

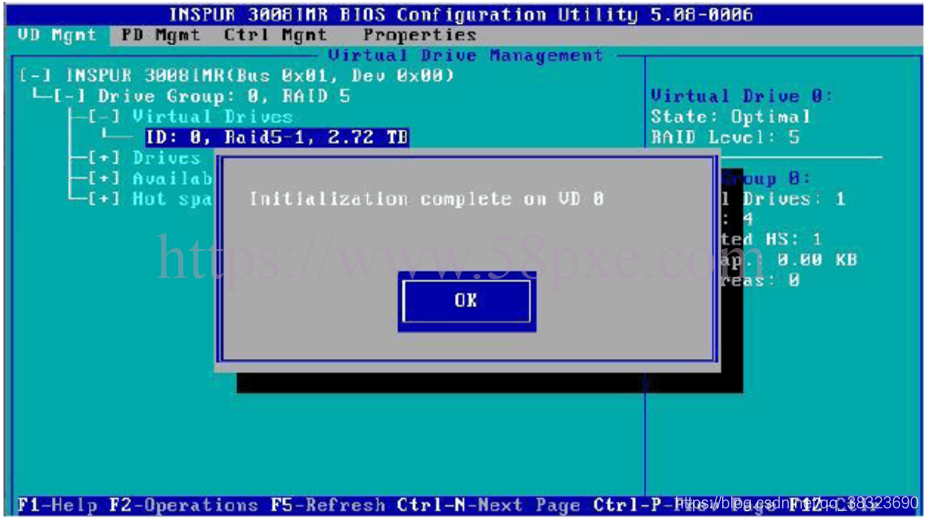

VD初始化
LSI-SAS-9361-8i-以及陣列卡RAID配置
LSI-SAS-9361-8i-以及陣列卡RAID配置

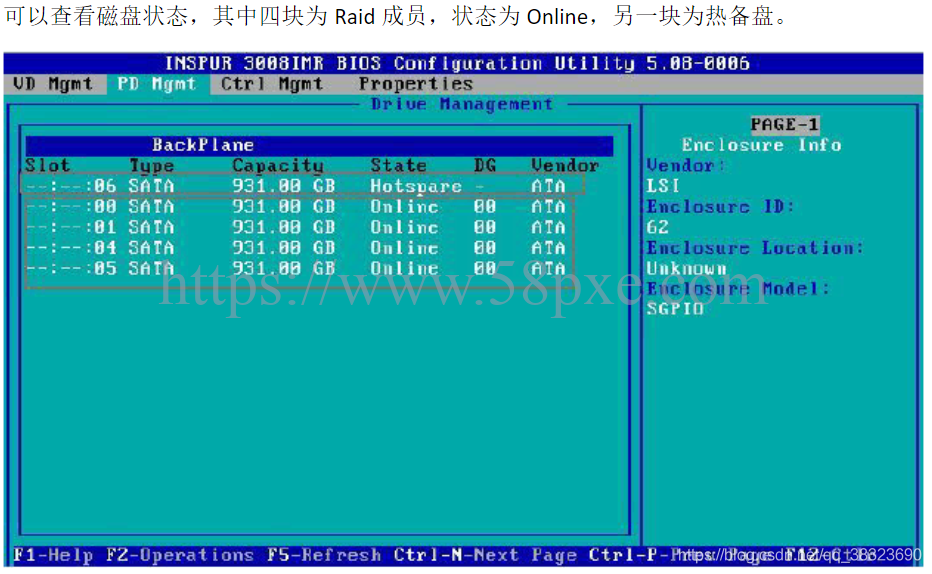

Hot spare是熱備盤
