一.STP
1. 二層網絡環路產生的問題
(1)廣播風暴
(2)MAC地址表震蕩
(3)重復數據幀
2. STP的主要作用
(1)消除環路:通過阻斷冗余鏈路來消除網絡中可能存在的環路。
(2)鏈路備份:當活動路徑發生故障時,激活備份鏈路,及時恢復網絡連通性。
3. STP操作過程

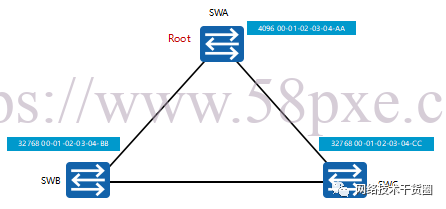

(1)選舉一個根橋。
STP中根橋的選舉依據的是橋ID,STP中的每個交換機都會有一個橋ID(Bridge ID) 。橋ID由16位的橋優先級(Bridge Priority)和48位的MAC地址構成。在STP網絡中,橋優先級是可以配置的,取值范圍是0~65535,只能是4096的整數倍,默認值為32768。優先級最高的設備(數值越小越優先)會被選舉為根橋。如果優先級相同,則會比較MAC地址,MAC地址越小則越優先。

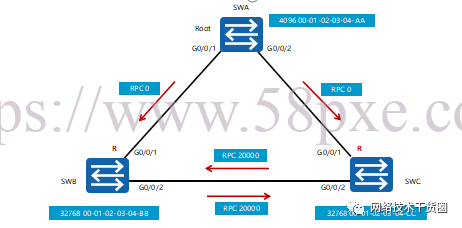

(2)每個非根交換機選舉一個根端口。
非根交換機在選舉根端口時分別依據該端口的根路徑開銷、對端BID(Bridge ID)、對端PID(Port ID)和本端PID。
交換機的每個端口都有一個端口開銷(Port Cost)參數,此參數表示該端口在STP中的開銷值。默認情況下端口的開銷和端口的帶寬有關,帶寬越高,開銷越小。從一個非根橋到達根橋的路徑可能有多條,每一條路徑都有一個總的開銷值,此開銷值是該路徑上所有接收BPDU端口的端口開銷總和(即BPDU的入方向端口),稱為路徑開銷。非根橋通過對比多條路徑的路徑開銷,選出到達根橋的最短路徑,這條最短路徑的路徑開銷被稱為RPC(Root Path Cost,根路徑開銷),并生成無環樹狀網絡。根橋的根路徑開銷是0。

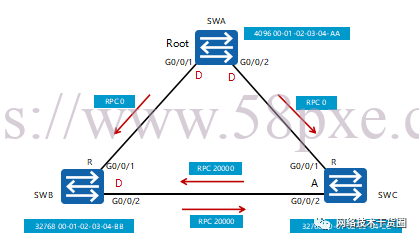

(3)每個網段選舉一個指定端口。
指定端口的選舉也是首先比較累計路徑開銷,累計路徑開銷最小的端口就是指定端口。如果累計路徑開銷相同,則比較端口所在交換機的橋ID,所在橋ID最小的端口被選舉為指定端口。如果通過累計路徑開銷和所在橋ID選舉不出來,則比較端口ID,端口ID最小的被選舉為指定端口。
(4)阻塞非根、非指定端口。
未被選舉為根端口或指定端口的端口為預備端口,將會被阻塞。
網絡收斂后,只有指定端口和根端口可以轉發數據。其他端口為預備端口,被阻塞,不能轉發數據,只能夠從所連網段的指定交換機接收到BPDU報文,并以此來監視鏈路的狀態。
4. STP的端口角色和端口狀態
端口角色:根端口、指定端口、預備端口
端口狀態:
(1)Forwarding:轉發狀態。端口既可轉發用戶流量也可轉發BPDU報文,只有根端口或指定端口才能進入Forwarding狀態。
(2)Learning:學習狀態。端口可根據收到的用戶流量構建MAC地址表,但不轉發用戶流量。增加Learning狀態是為了防止臨時環路。
(3)Listening:偵聽狀態。端口可以轉發BPDU報文,但不能轉發用戶流量。
(4)Blocking:阻塞狀態。端口僅僅能接收并處理BPDU,不能轉發BPDU,也不能轉發用戶流量。此狀態是預備端口的最終狀態。
(5)Disabled:禁用狀態。端口既不處理和轉發BPDU報文,也不轉發用戶流量。
5. STP故障

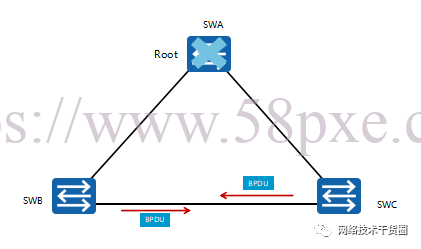

(1)根橋故障
非根橋會在BPDU老化之后開始根橋的重新選舉。
根橋故障會導致50秒左右的恢復時間,恢復時間約等于Max Age(20s)加上兩倍的Forward Delay(15s)收斂時間。

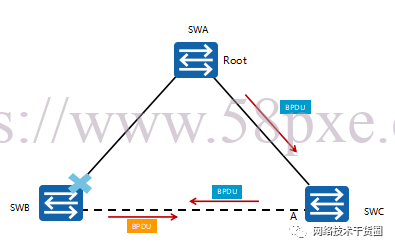

(2)直連鏈路故障
SWB檢測到直連鏈路物理故障后,會將預備端口轉換為根端口。
SWB新的根端口會在30 秒(2倍的Forward Delay)后恢復到轉發狀態。

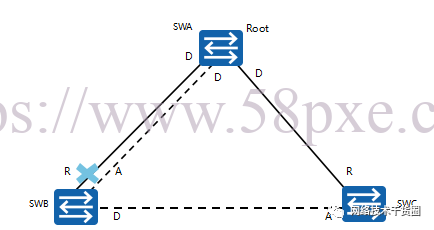

(3)非直連鏈路故障
非直連鏈路故障后,由于需要等待Max Age加上兩倍的Forward Delay時間,端口需要大約50秒才能恢復到轉發狀態。
二.RSTP
快速生成樹RSTP在STP基礎上進行了改進,實現了網絡拓?fù)淇焖偈諗俊?br />

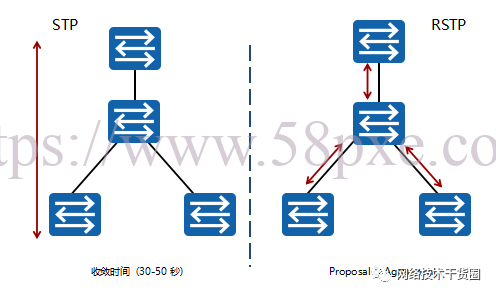

RSTP使用了Proposal/Agreement機制保證鏈路及時協商,從而有效避免收斂計時器在生成樹收斂前超時。如圖所示,在交換網絡中,P/A過程可以從根橋向下游級聯傳遞。
P/A機制中同步的作用是避免臨時環路的產生。
1. RSTP的端口角色
(1)根端口
(2)指定端口
(3)備份端口:Backup端口作為指定端口的備份,提供了另外一條從根橋到非根橋的備份鏈路。
(4)預備端口:Alternate端口作為根端口的備份端口,提供了從指定橋到根橋的另一條備份路徑。
(5)邊緣端口:RSTP里,位于網絡邊緣的指定端口被稱為邊緣端口。邊緣端口一般與用戶終端設備直接連接,不與任何交換設備連接。邊緣端口不接收配置BPDU報文,不參與RSTP運算,可以由Disabled狀態直接轉到Forwarding狀態,且不經歷時延,就像在端口上將STP禁用了一樣。但是,一旦邊緣端口收到配置BPDU報文,就喪失了邊緣端口屬性,成為普通STP端口,并重新進行生成樹計算,從而引起網絡震蕩。
2. RSTP的端口狀態

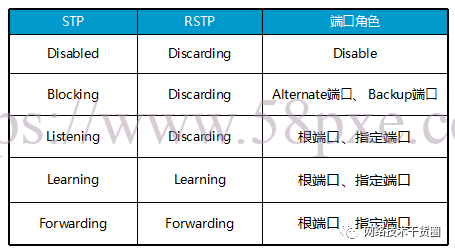

RSTP把原來STP的5種端口狀態簡化成了3種。
(1)Discarding狀態,端口既不轉發用戶流量也不學習MAC地址。
(2)Learning狀態,端口不轉發用戶流量但是學習MAC地址。
(3)Forwarding狀態,端口既轉發用戶流量又學習MAC地址。
3. 保護功能

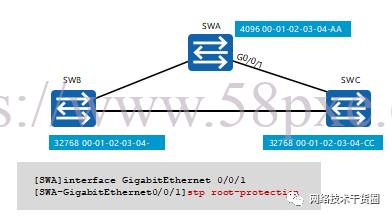

(1)根保護
根保護功能確保了根橋的指定端口不會因?yàn)橐恍┚W(wǎng)絡問題而改變端口角色。

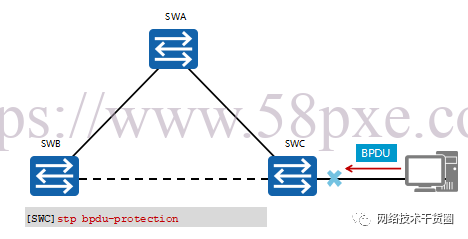

(2)BPDU保護
配置BPDU保護功能后,如果邊緣端口收到BPDU報文,邊緣端口將會被立即關閉,并通知網管系統。被關閉的邊緣端口可配置成自動恢復或管理員手動恢復。

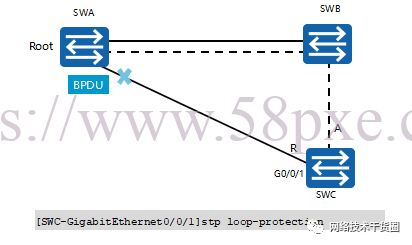

(3)環路保護
根端口如果長時間收不到來自上游的BPDU,則進入Discarding狀態,避免在網絡中形成環路。
三.MSTP
多生成樹協議MSTP兼容STP和RSTP,既可以快速收斂,又提供了數據轉發的多個冗余路徑,在數據轉發過程中實現VLAN數據的負載均衡。
1. 單生成樹的弊端
(1) 部分VLAN路徑不通
(2)無法實現流量分擔
(3)次優二層路徑

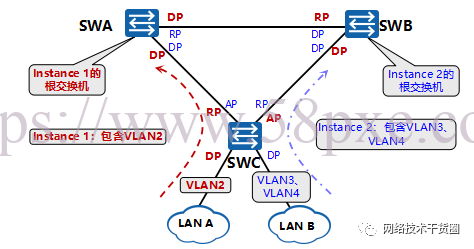

2. 多生成樹實例解決單生成樹弊端
MSTP兼容STP和RSTP,既可以快速收斂,又提供了數據轉發的各個冗余路徑,在數據轉發過程中實現VLAN數據的負載均衡。
MST域內可以生成多棵生成樹,每棵生成樹都稱為一個MSTI。MSTI之間彼此獨立,且每個MSTI的計算過程基本與RSTP的計算過程相同。
每個MSTI(MST Instance)都有一個標識(MSTID),MSTID是一個兩字節的整數。VRP平臺支持16個MST Instance,MSTID取值范圍是0~15,默認所有VLAN映射到MST Instance 0。
VLAN映射表是MST域的屬性,它描述了VLAN和MSTI之間的映射關系,MSTI可以與一個或多個VLAN對應,但一個VLAN只能與一個MSTI對應。
