一:無熱備盤的環境下
發現故障盤,操作步驟如下:
1、找到壞盤序列號,確定壞盤的準確位置
2、主機關機,陣列柜關機,確保處于關機狀態,如果只是單臺服務器就是對服務器關機
3、從陣列柜或服務器上取出壞盤替換一個新的硬盤(新硬盤容量不能小于原硬盤)
4、開機待重建完成即可正常使用
1、確定壞盤位置
發現出現故障盤,首先登錄到陣列的管理軟件,點擊"physical",查找哪個是壞盤,以及查看壞盤的序列號(serial number)等信息。

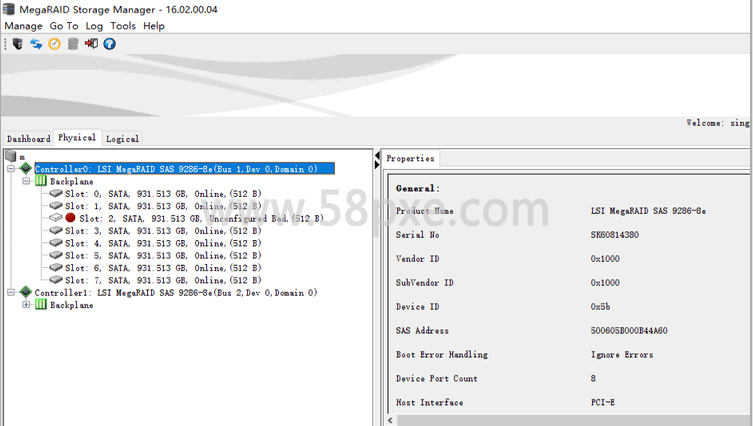

如下圖,故障盤為2號盤(前面標志變成紅色)。
2、按順序關機
確定硬盤的序列號和盤位,并找準壞盤位置后,先給主機關機,再給陣列柜進行關機。以防誤操作數據丟失。
3、替換新硬盤
從陣列柜(服務器)上取出壞盤替換一個新的硬盤。替換硬盤一定確保處于完全關機狀態。替換的硬盤一定選用同規格無數據的硬盤或容量不小于原硬盤。
4、重新開機
按順序給陣列柜開機,給服務器主機開機。替換硬盤后陣列會默認自動重建,同時會擦除掉新硬盤內的數據。替換的硬盤一定選用同規格無數據的硬盤或容量不小于原硬盤。

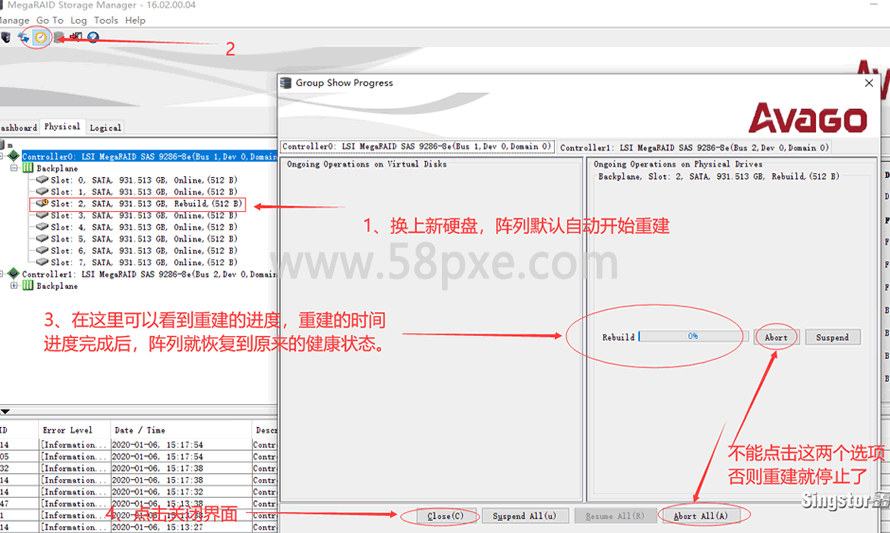

登錄陣列的管理軟件,查看2號盤(替換的新盤)的狀態處于rebuild重建狀態。點擊上方的小鐘表,可以看到重建的進度條。 當進度條進行完成,陣列就恢復到原來的健康狀態。
二:有熱備盤的環境下
發現故障盤,操作步驟如下:
1、找到壞盤序列號,確定壞盤的準確位置
2、在熱備盤重建完成之后,主機關機,陣列柜關機,確保處于關機狀態
3、從陣列上取出壞盤替換一個新的硬盤
4、開機將新?lián)Q上的硬盤通過陣列軟件MegaRAID Storage Manager設置成熱備盤即可
1、確定壞盤位置
如下圖所示是有熱備盤的環境下,正常運行的狀態

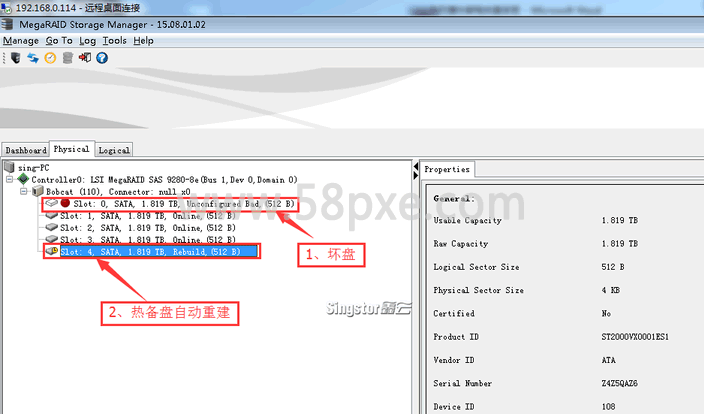

發現出現故障盤,首先登錄到陣列的管理軟件,點擊"physical",查找哪個是壞盤,以及查看壞盤的序列號等信息。
有熱備盤的環境中,陣列的某個硬盤壞了,熱備盤會自動頂替開始重建。

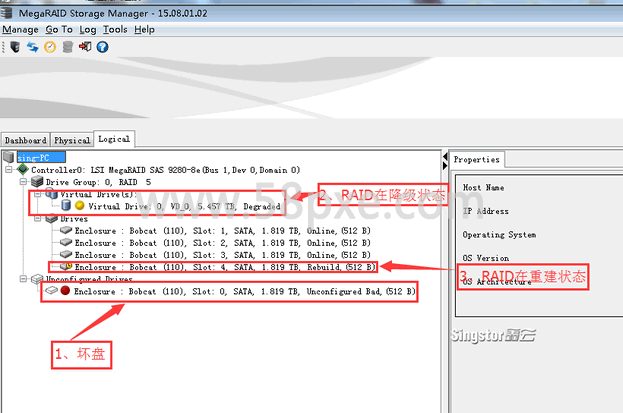

RAID狀態和重建狀態:
2、重建完成后按順序關機
待重建完成后,確定壞盤的序列號和盤位,并找準壞盤位置后,先給服務器主機關機,再給陣列柜進行關機。以防誤操作數據丟失。
3、替換新盤

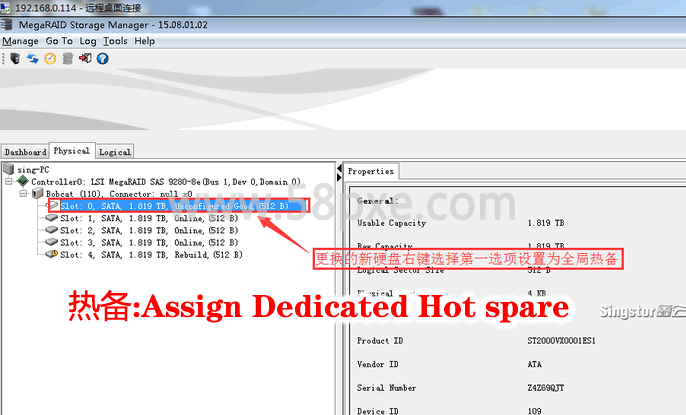

將壞盤取下替換上新硬盤,重新進入陣列管理軟件,點擊"physical",查看硬盤狀態。可看到新盤處于正常狀態。
4、將新硬盤設置為全局熱備(同上面3步驟設置熱備的操作,操作一次即可)

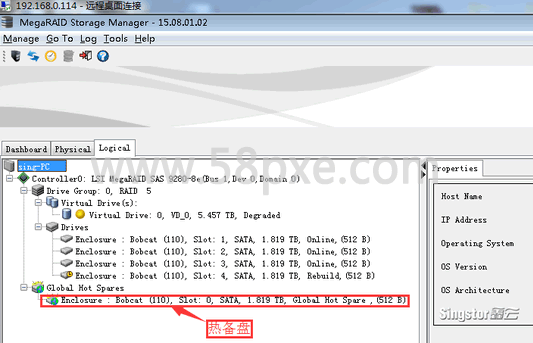

將替換的新盤重新設置為熱備盤,選中新盤,右鍵選擇第二項"Assign Dedicated Hot spare"設置為熱備盤,如下圖為設置完熱備盤的狀態。
設置完成之后,陣列即可正常使用。
