摘要

對RAID進行操作會導致數據丟失,請?jiān)诓僮髦皠?wù)必將重要數據妥善備份。

名稱解釋:
Disk Group:磁盤組,這里相當于是陣列,例如配置了一個RAID5,就是一個磁盤組
VD(Virtual Disk): 虛擬磁盤,虛擬磁盤可以不使用陣列的全部容量,也就是說一個磁盤組可以分為多個VD
PD(Physical Disk): 物理磁盤
HS:Hot Spare 熱備
Mgmt:管理

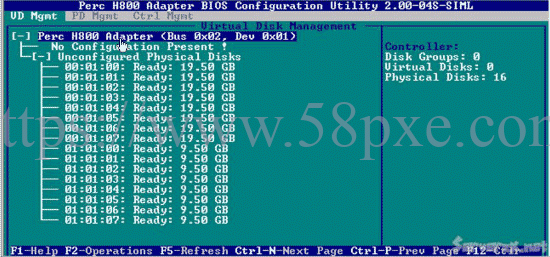

開機自檢按Ctrl+R進raid卡配置界面

【一】,創建邏輯磁盤

1、按照屏幕下方的虛擬磁盤管理器提示,在VD Mgmt菜單(可以通過CTRL+P/CTRL+N切換菜單),按F2展開虛擬磁盤創建菜單
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

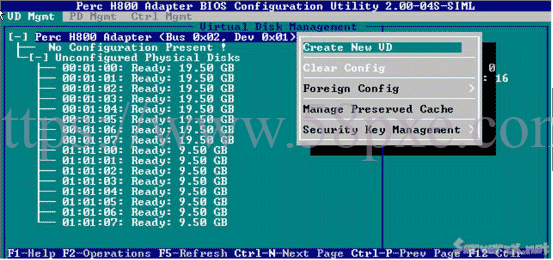

2、在虛擬磁盤創建窗口,按回車鍵選擇”Create New VD”創建新虛擬磁盤
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

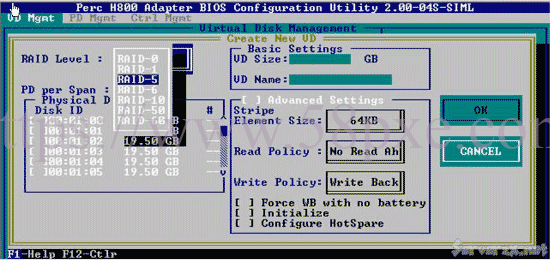

3、在RAID Level選項按回車,可以出現能夠支持的RAID級別,根據具體配置的硬盤數量不同,這個位置可能出現的選項也會有所區別。
選擇不同的級別,選項會有所差別。選擇好需要配置的RAID級別(我們這里以RAID5為例),按回車確認。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

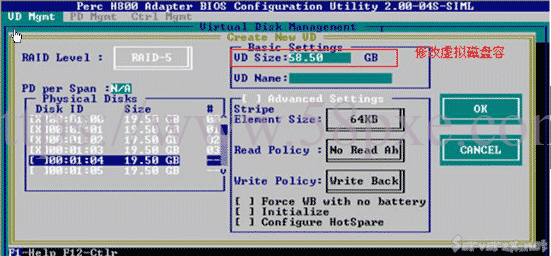

4、確認RAID級別以后,按Tab鍵,將光標移至Physical Disks列表中,上下移動至需要選擇的硬盤位置,按空格鍵來選擇(移除)列表中的硬盤,當選擇的硬盤數量達到這個RAID級別所需的要求時,Basic Settings的VD Size中可以顯示這個RAID的默認容量信息。有X標志為選中的硬盤。
選擇完硬盤后按Tab鍵,可以將光標移至VD Size欄,VD Size可以手動設定大小,也就是說可以不用將所有的容量配置在一個虛擬磁盤中。如果這個虛擬磁盤沒有使用我們所配置的RAID5陣列所有的容量,剩余的空間可以配置為另外的一個虛擬磁盤,但是配置下一個虛擬磁盤時必須返回VD Mgmt創建(可以參考第13步,會有詳細說明)。VD Name根據需要設置,也可為空。
注:各RAID級別最少需要的硬盤數量,RAID0=1 RAID1=2 RAID5=3 RAID6=4 RAID10=4 RAID50=6 RAID60=8
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

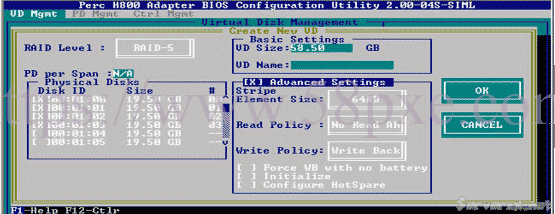

5、修改高級設置,選擇完VD Size后,可以按向下方向鍵,或者Tab鍵,將光標移至Advanced Settings處,按空格鍵開啟(禁用)高級設置。如果開啟后(紅框處有X標志為開啟),可以修改Stripe Element Size大小,以及陣列的Read Policy與Write Policy,Initialize處可以選擇是否在陣列配置的同時進行初始化。
高級設置默認為關閉(不可修改),如果沒有特殊要求,建議不要修改此處的設置。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

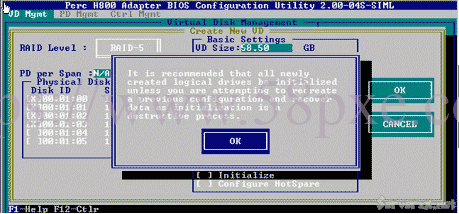

6、上述的配置確認完成后,按Tab鍵,將光標移至OK處,按回車,會出現如下的提示,如果是一個全新的陣列,建議進行初始化操作,如果配置陣列的目的是為了恢復之前的數據,則不要進行初始化。按回車確認即可繼續。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

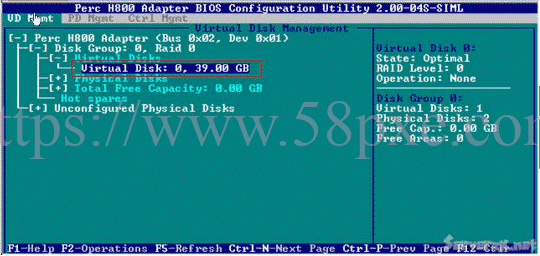

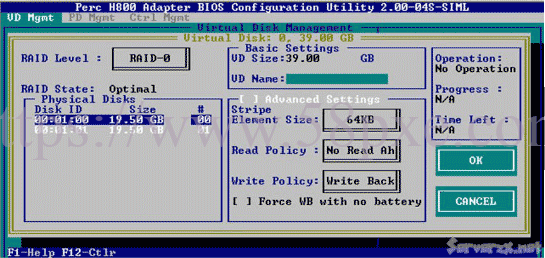

7、配置完成后,會返回至VD Mgmt主界面,將光標移至圖中Virtual Disk 0處,按回車。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程
8、可以看到剛才配置成功的虛擬磁盤信息,查看完成后按esc鍵可以返回主界面
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

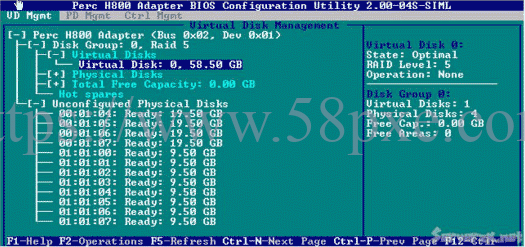

9、在此界面,將光標移至圖中Virtual Disk 0處,按F2鍵可以展開對此虛擬磁盤操作的菜單。
注:左邊有+標志的,將光標移至此處,按向右方向鍵,可以展開子菜單,按向左方向鍵,可以關閉子菜單
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程
10、如下圖紅框所示,可以對剛才配置成功的虛擬磁盤(Virtual Disk 0)進行初始化(Initialization),一致性校驗(Consistency Check),刪除,查看屬性等操作。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

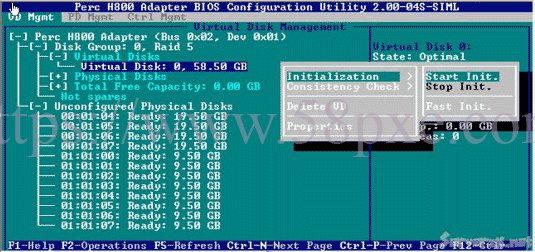

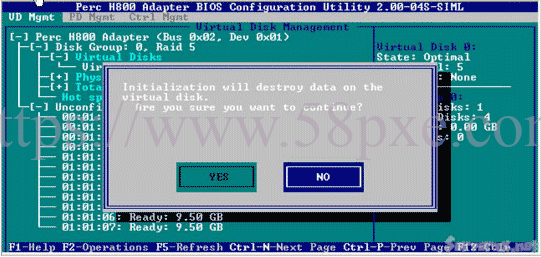

11、如果我們要對此虛擬磁盤進行初始化,可以將光標移至Initialization處,回車后選擇Start Init。此時會彈出提示窗口,初始化將會清除所有數據,如果確認要進行初始化操作,在OK處按回車即可繼續。
注:初始化會清除硬盤、陣列中的所有信息,并且無法恢復
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

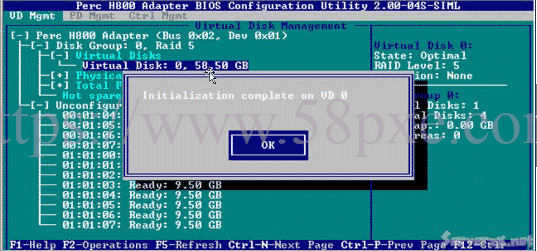

12、確認后會彈出對話框提示初始化完成
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

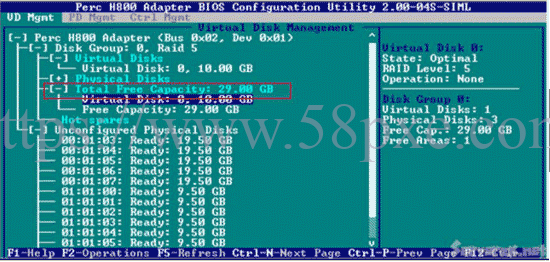

13、如果剛才配置虛擬磁盤的時候沒有使用陣列的全部容量,剩余的容量可以在這里劃分使用。將光標移至Total Free Capacity處,按向右方向鍵展開此菜單
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

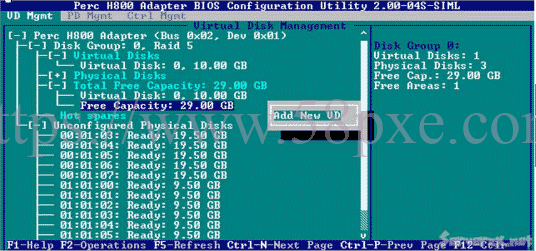

14、將光標移至Free Capacity 處,按F2鍵選擇Add disk或者直接按回車
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

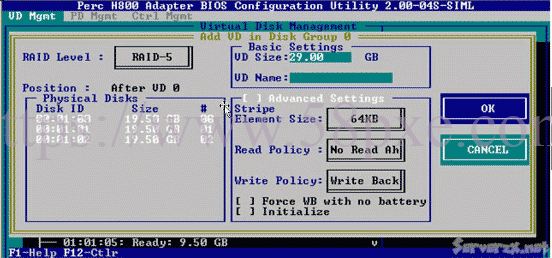

15、再次進入配置虛擬磁盤的界面,此時左邊紅框處為剛才配置的虛擬磁盤已經選擇的物理磁盤信息,右邊紅框處可以選擇這次要劃分的容量空間。同樣,如果不全部劃分,可以再次返回第13步,進行再一個虛擬磁盤的創建。
注:由于虛擬磁盤的建立是基于剛才所創建的陣列,所以RAID Level與剛才所創建的相同,無法更改。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

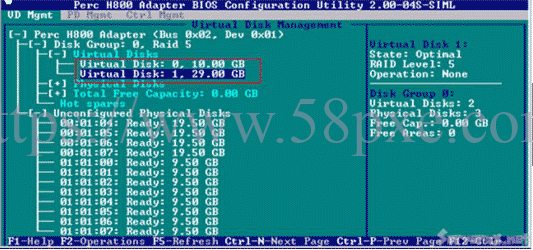

16、每一次創建,都會在Virtual Disks中添加新的虛擬磁盤。這些虛擬磁盤都是在同一個磁盤組(也就是我們剛才所配置的RAID5)上劃分的。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

【二】,配置熱備(Hot spare)

配置Hot Spare有兩種模式,一種是全局熱備,也就是指這個熱備硬盤可以做為這個通道上所有陣列的熱備;另一種是獨立熱備,配置硬盤為某個指定的磁盤組中的所有虛擬磁盤做熱備,也就是說這個磁盤組以外的其他陣列即使硬盤掉線,這個熱備也不會去自動做rebuild
配置全局熱備:

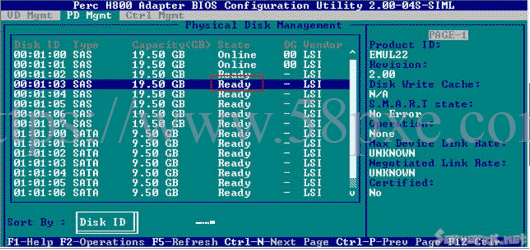

1、按CTRL+N 切換至PD Mgmt界面,可以看到4號硬盤的狀態是Ready。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

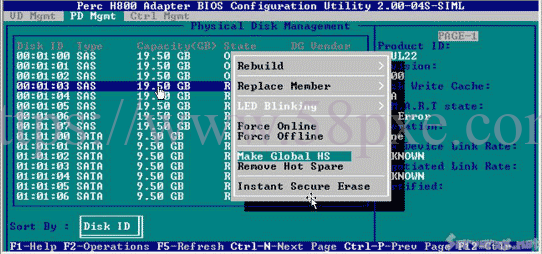

2、將光標移至3號硬盤,按F2,在彈出的菜單中,選擇Make Global HS,配置全局的熱備盤
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

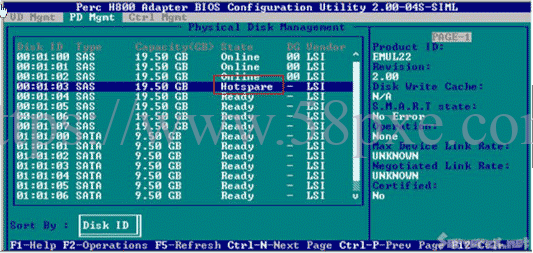

3、確認后,3號硬盤的狀態變?yōu)镠otspare
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

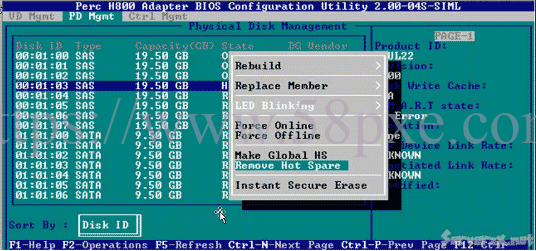

4、移除熱備,進入PD Mgmt菜單,將光標移至熱備盤處,按F2,選擇Remove Hot Spare,回車移除
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程
配置獨立熱備:

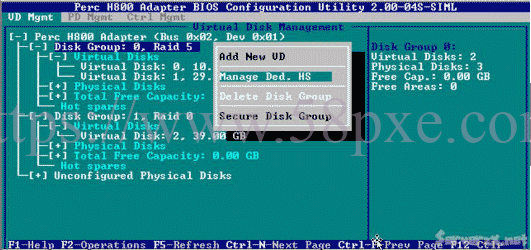

1、在配置好的虛擬磁盤管理界面下,將光標移至需要配置獨立熱備的磁盤組上,按F2鍵,在出現的菜單中選擇 Manage Ded. HS
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

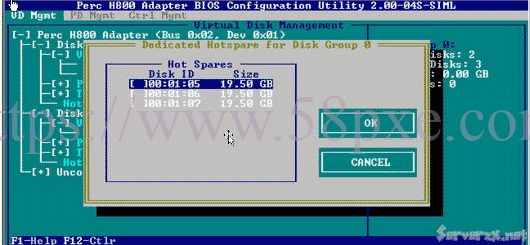

2、將光標移至需要配置為熱備的硬盤上,按空格鍵,看到X標識,說明此硬盤被選擇。將光標移至OK處回車,完成配置
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

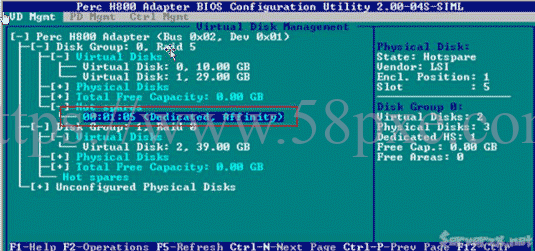

3、可以看到磁盤組0已經有了熱備盤,并且是Dedicated。而磁盤組1并沒有熱備盤。
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

【三】刪除虛擬磁盤:

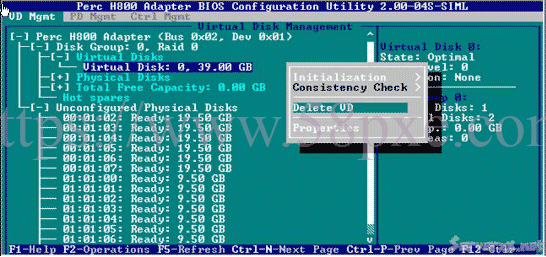

1、將光標移至要刪除的虛擬磁盤處,按F2,選擇Delete VD按回車?yán)^續
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

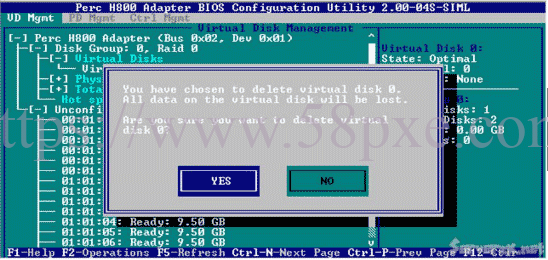

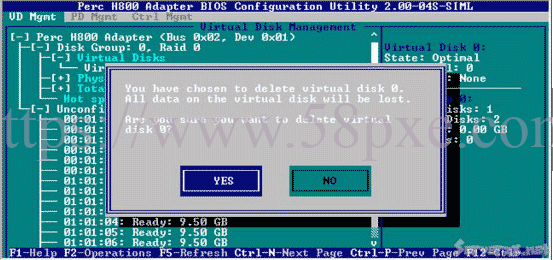

2、選確認刪除,選YES繼續
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

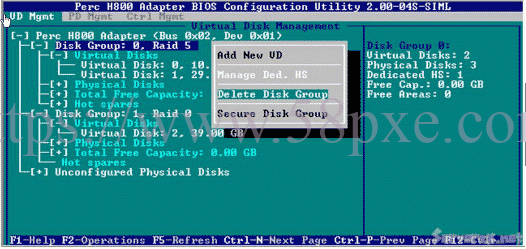

3、將光標移至要刪除的虛擬磁盤組處,按F2,選擇Delete Disk Group按回車?yán)^續
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程

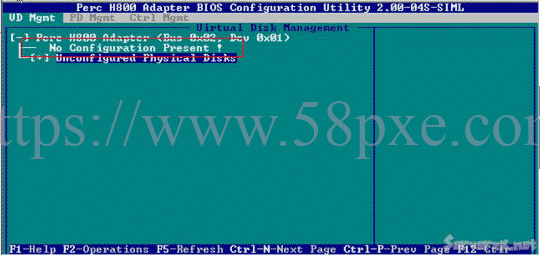

4、確認刪除,選YES
DELL戴爾服務器H700陣列卡H710P,PERC H800 raid陣列卡配置完整教程
