摘要

iDRAC卡相當于是附加在服務器上的一臺小電腦,通過與服務器主板上的管理芯片BMC進行通信,監控與管理服務器的硬件狀態信息。它擁有自己的系統和IP地址,與服務器上的OS無關,是管理員進行遠程訪問和管理的利器。

使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

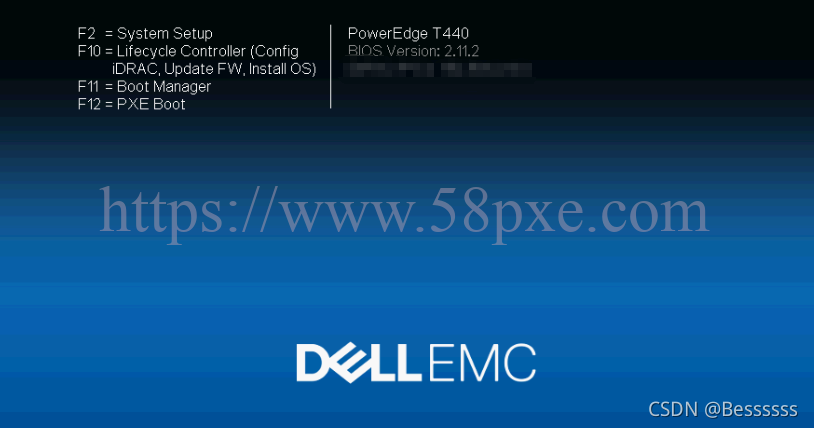

1.IDRAC遠程控制卡的配置與連接:服務器開機按F2進入System Setup
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

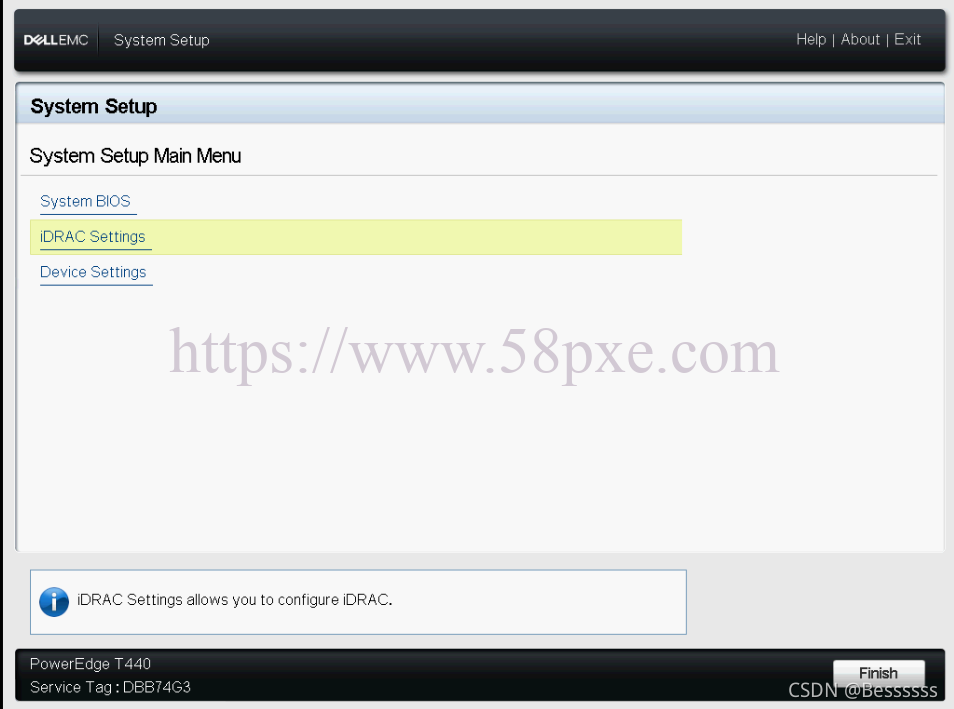

2.選擇IDRAC Settings
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

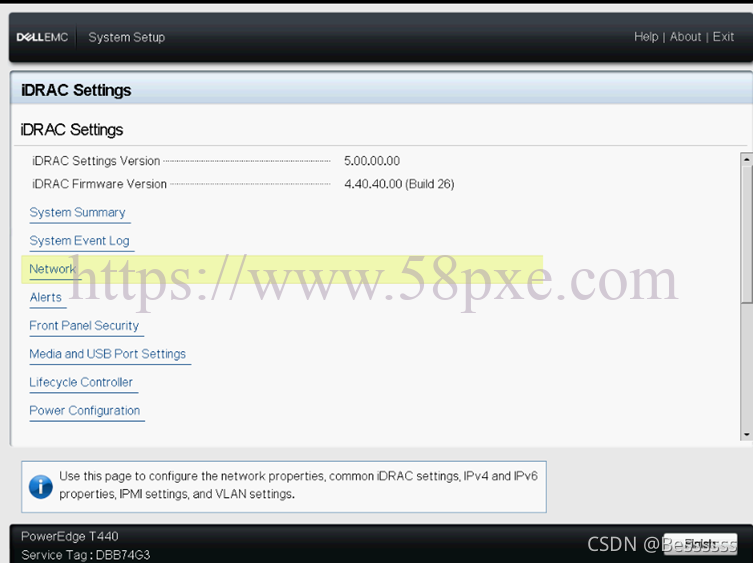

3.選擇Network
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

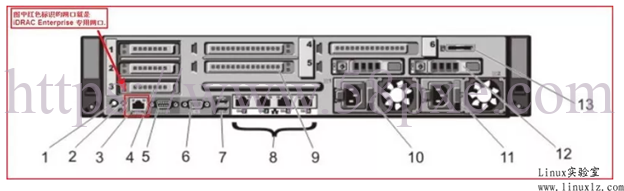

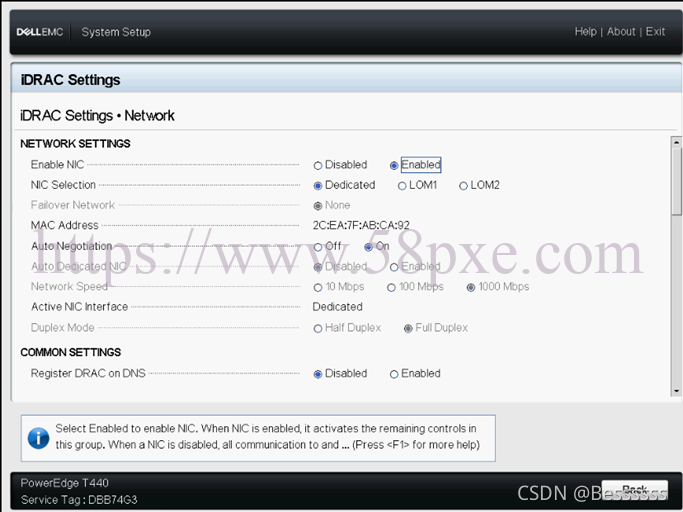

4.如下圖-確認Enable NIC為Enable狀態,在NIC Selection下選擇Dedicated(專用網口),IDRAC Enterprise版本推薦使用Dedicated連接方式,Auto Negotiation中選擇iDRAC網絡接口的速率和全雙工和半雙工模式,一般情況下選擇on,自動設置
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

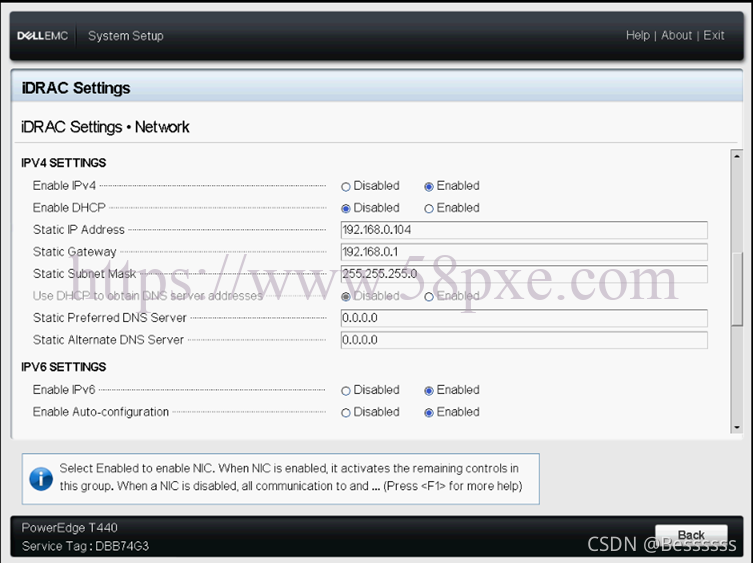

5.下拉右側的滾動條至IPV4 SETTINGS。如下圖
IDRAC4默認IP地址為DHCP分配,如果未部署DHCP,需設置為靜態IP。將IPv4設置為Enabled、DHCP設置為Disabled后輸入IP地址、網關和子網掩碼,完成設置后點擊BACK返回。
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

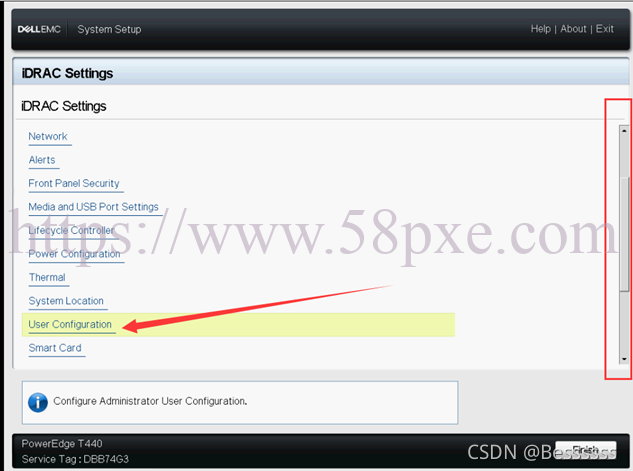

6.返回IDRACSettings界面后,進入U(xiǎn)serConfiguration設置訪問IDRAC的用戶名和密碼
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

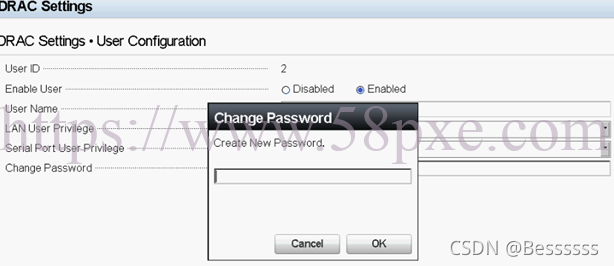

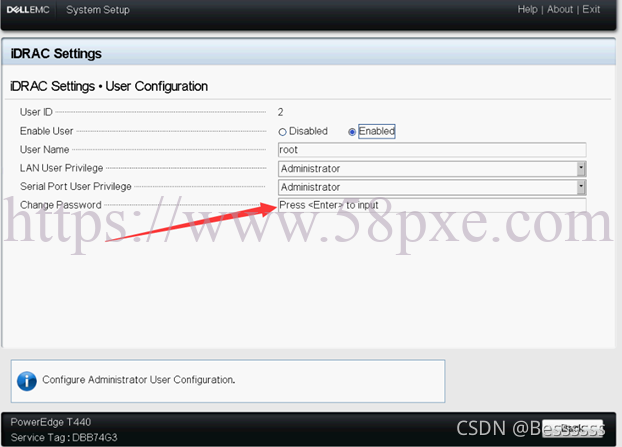

7.默認的用戶名為root,默認的密碼(非定制機型)在服務編號卡片的背面,可在Change Password欄對密碼進行更改。
設置好用戶名、密碼后點擊BACK返回。
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!
密碼需要輸兩次
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

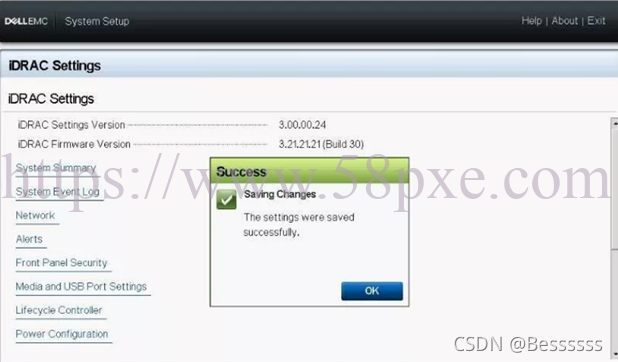

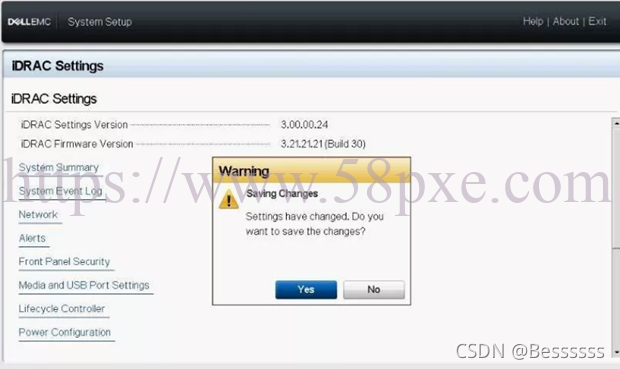

8.點擊Finish,選擇Yes保存設置并點擊OK完成。
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!
9.瀏覽器訪問ip地址,初次登陸IDRAC的管理界面,頁面會提示“有風險”,選擇繼續運行!
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!

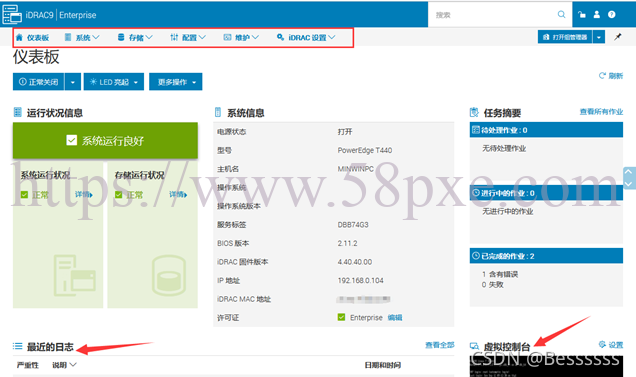

10.成功登陸管理界面就可以服務器所有內容!
使用BIOS配置IDRAC遠程控制卡,超詳細圖解!
