聯想RD450是一款服務器,cpu為英特爾 至強 處理器六核E5-2609 v3 1.9GHz,這里為大家分享一下聯想服務器RD450 配置RAID5陣列圖文方法,需要的朋友可以參考下

實驗環境:
1、服務器型號 ThinkServer RD450
2、四塊1TB普通SATA硬盤
實驗目的:
配置RAID 5 ,搭建公司文件共享服務器使用。
標注:本教程四塊硬盤全做RAID 5,如果有一塊硬盤損壞及時更換數據恢復是沒問題,如果有兩塊或兩塊以上硬盤損壞就會發生災難性數據損壞,建議有可靠的外置備份服務器可以全做RAID 5。

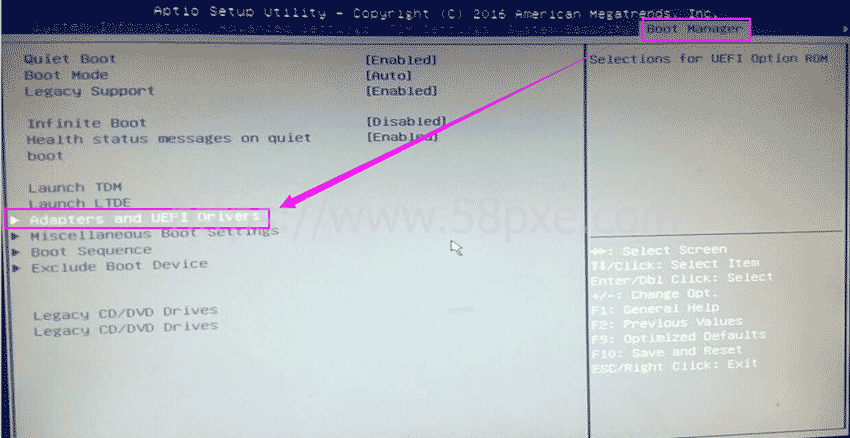

1、開機 ---- 按F1鍵進入BIOS ---- Boot Manager ---- Adapters and UEFI Drivers
聯想服務器RD450配置RAID陣列圖文

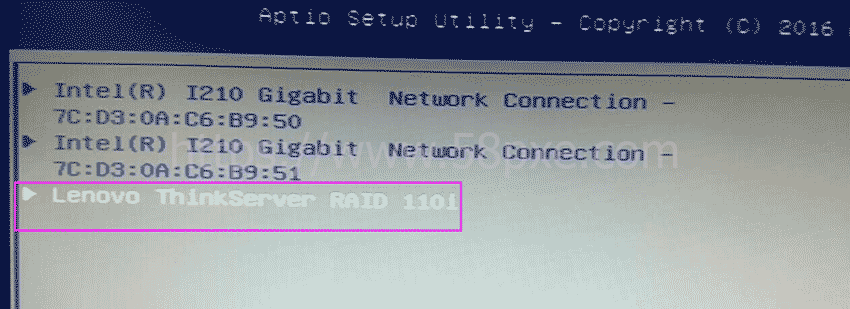

2、選擇Lenovo THinkServer RAID 110i 進行配置
聯想服務器RD450配置RAID陣列圖文

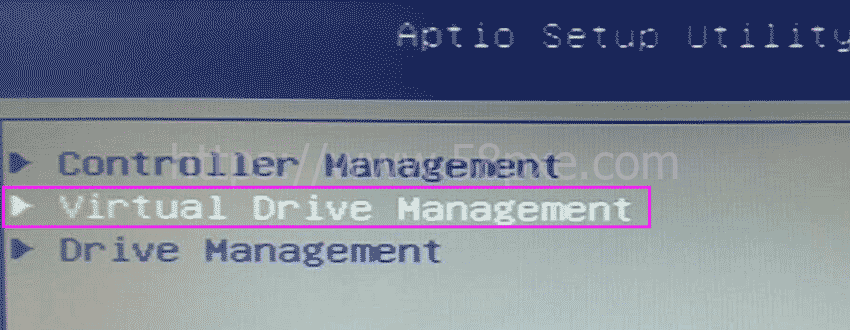

3、選擇Virtual Drive Management (虛擬驅動管理器)
聯想服務器RD450配置RAID陣列圖文

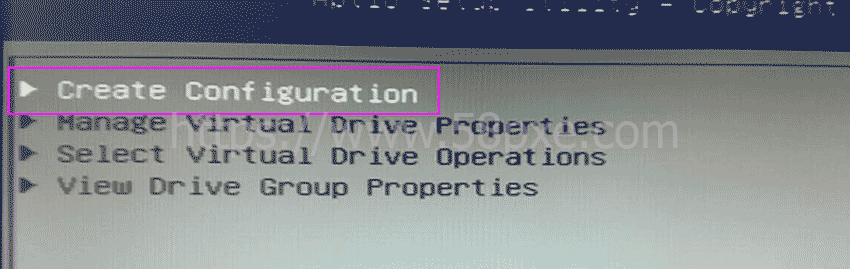

4、選擇 Create Configuration (創建配置)
聯想服務器RD450配置RAID陣列圖文

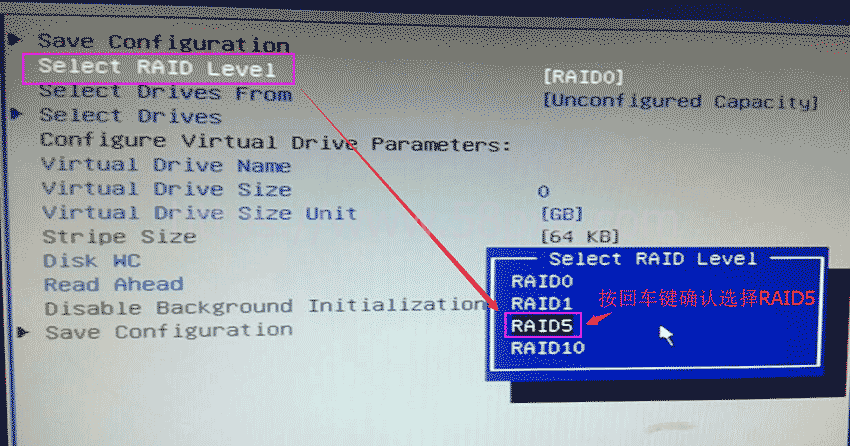

5、選擇 Select RAID Level (選擇 RAID 級別) ---- 選擇RAID5進行確認選擇
聯想服務器RD450配置RAID陣列圖文

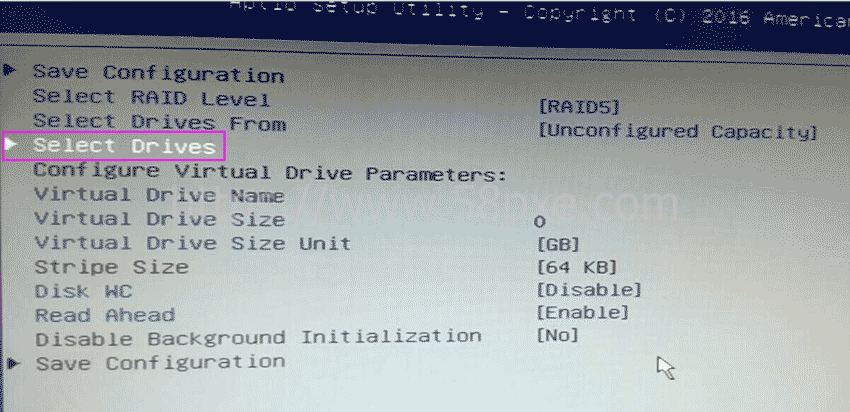

6、選擇 Select Drivers (選擇驅動程序)
聯想服務器RD450配置RAID陣列圖文

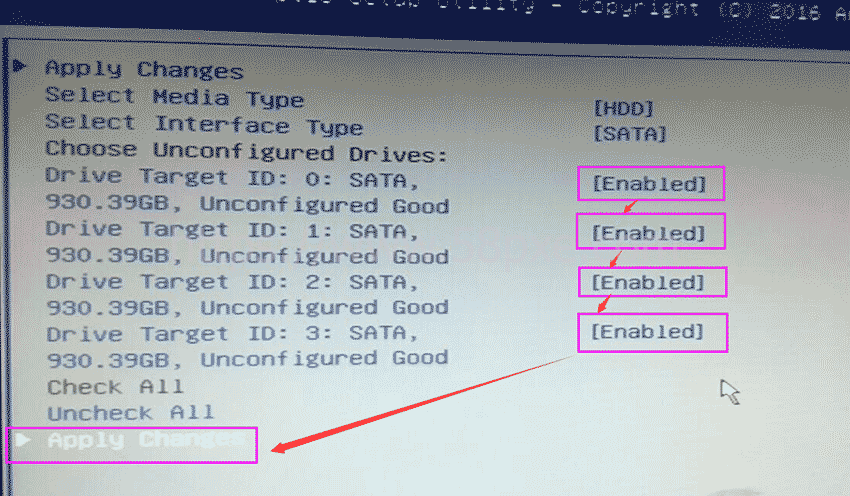

7、四塊硬盤全選擇Enabled ---- 選擇Apply Changes (應用更改)
聯想服務器RD450配置RAID陣列圖文

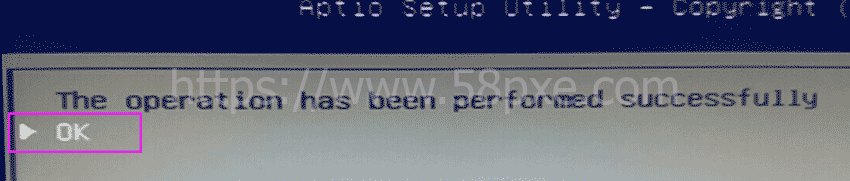

8、選擇 OK
聯想服務器RD450配置RAID陣列圖文

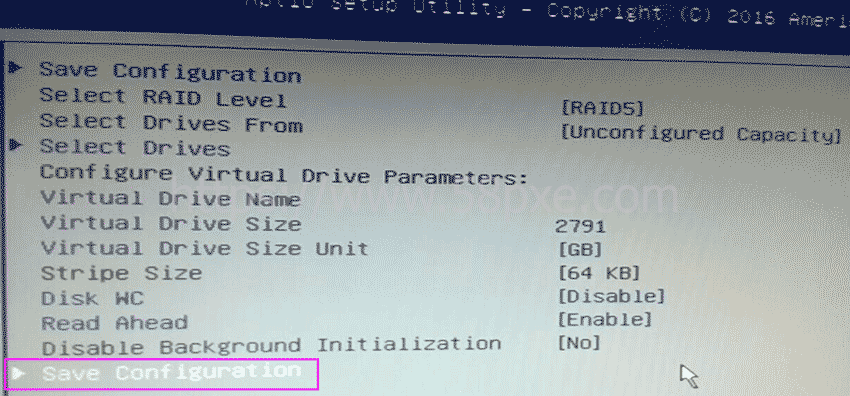

9、選擇 Save Configuration (保存配置)
聯想服務器RD450配置RAID陣列圖文

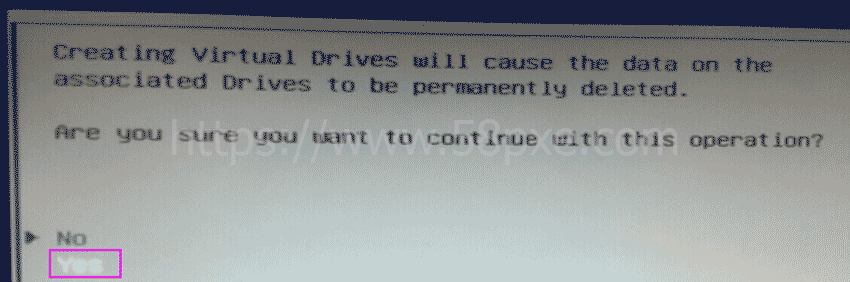

10、選擇Yes
聯想服務器RD450配置RAID陣列圖文
11、選擇 OK
聯想服務器RD450配置RAID陣列圖文

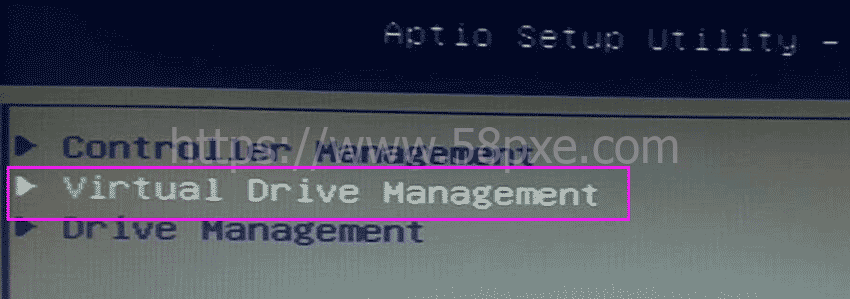

12、選擇 Virtual Drive Management (虛擬驅動管理器)
聯想服務器RD450配置RAID陣列圖文

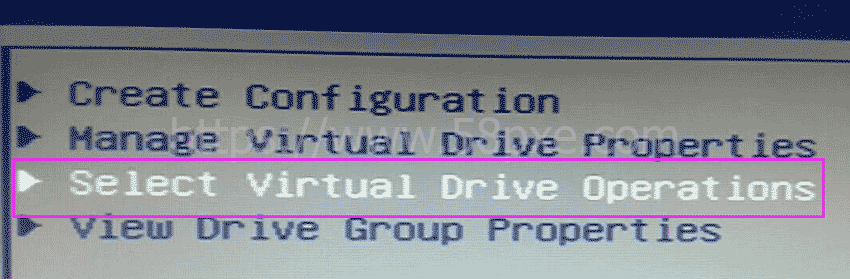

13、選擇 Select Virtual Drive Operations (選擇虛擬驅動器操作)
聯想服務器RD450配置RAID陣列圖文

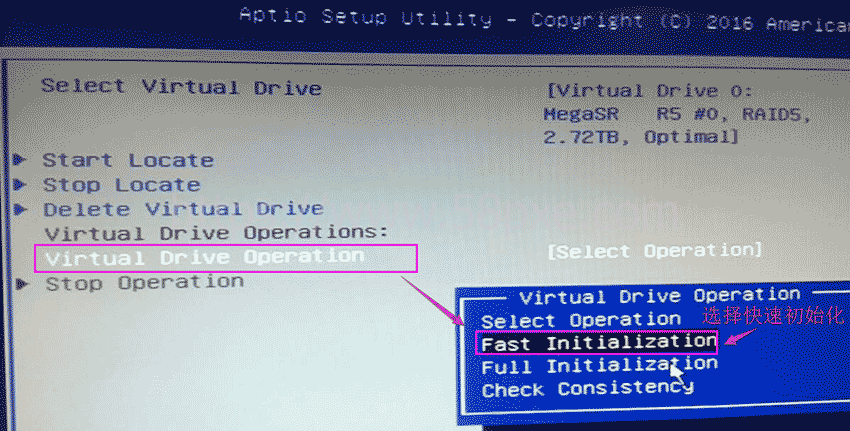

14、選擇 Virtual Drive Operation (虛擬驅動器操作) ---- 選擇 Fast Initialization (快速初始化)
聯想服務器RD450配置RAID陣列圖文

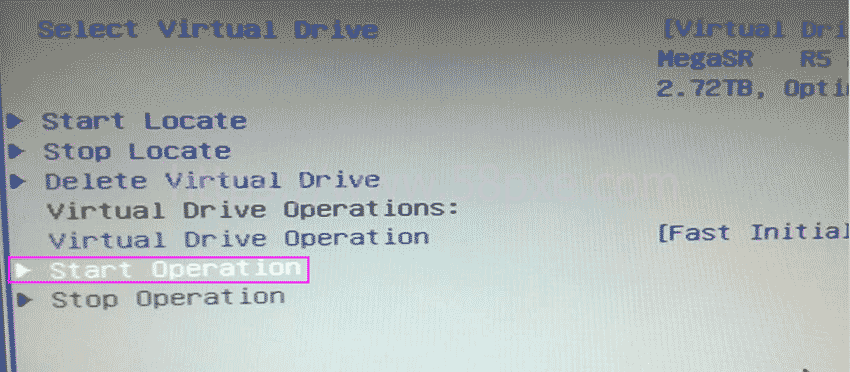

15、選擇 Start Operation (開始操作)
聯想服務器RD450配置RAID陣列圖文

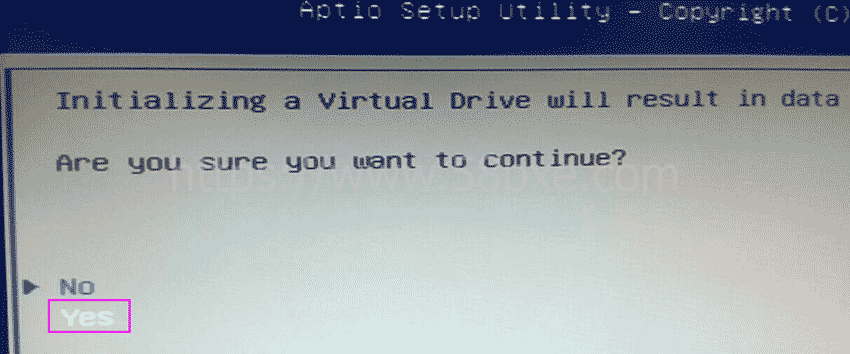

16、選擇 Yes
聯想服務器RD450配置RAID陣列圖文

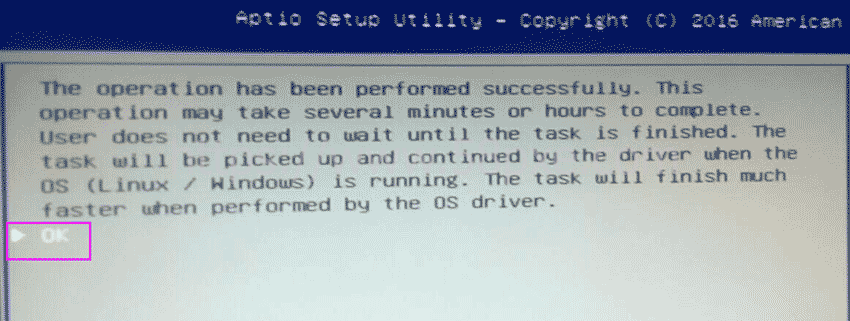

17、選擇 OK
聯想服務器RD450配置RAID陣列圖文

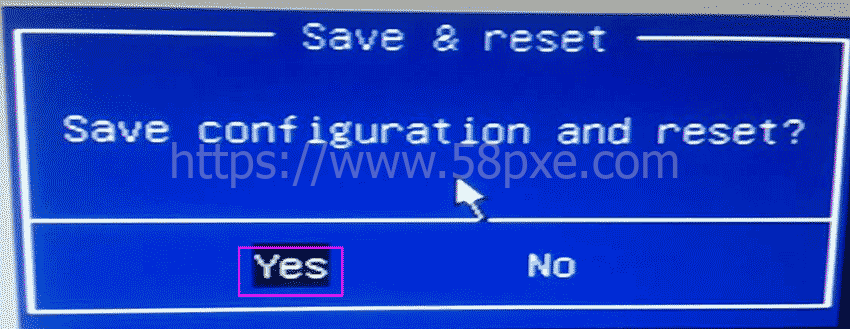

18、按F10退出并保存
聯想服務器RD450配置RAID陣列圖文
