摘要

隨著信息化時代的高速發展,我們需要大量的存儲來滿足日益暴增的數據存放需求,而磁盤陣列卡***是現在定制存儲服務器里面不可或缺的一個硬件部分。LSI陣列卡有一個比較強大而且常用的功能***是在線擴容,下面我們***以LSI 9260-8i為例,簡單介紹一下LSI 陣列卡如何實現在線擴容。

我們以超微 X10DRL-i的主板為平臺,搭建一顆E5-2603 V4的XEON CPU,兩條 三星 16G RECC DDR4 2400內存,一個Intel S3320 150G SSD 為系統盤,機箱電源選擇的是超微SC846BE16-R920B,24盤位熱插拔,背板支持?jǐn)U展功能,920W冗余電源。客戶因?yàn)榍捌诘念A(yù)算和使用需求,暫時只加5個希捷 4TB V5 128M企業級硬盤做RAID 5,后續根據自己的需求在線擴容。

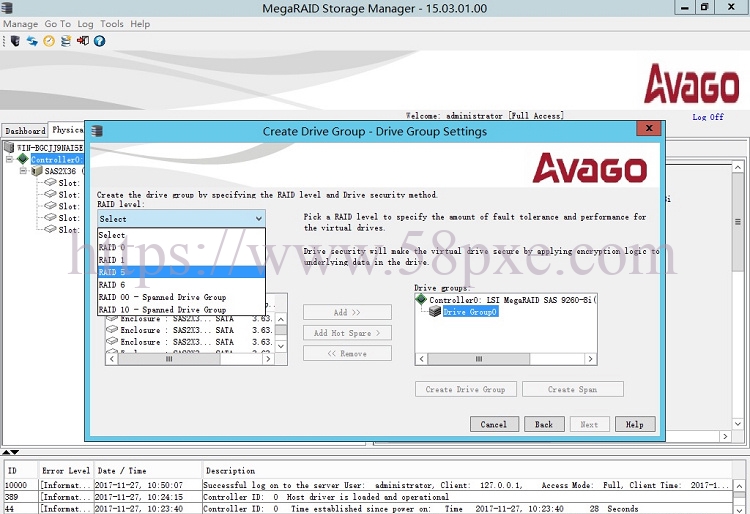

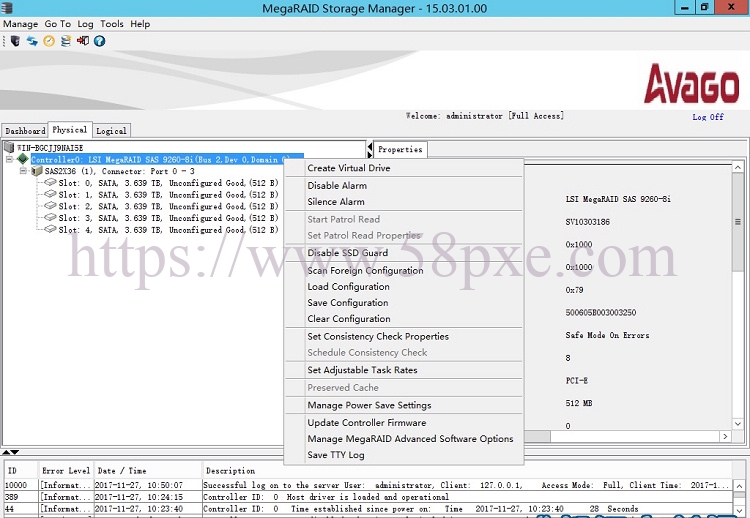

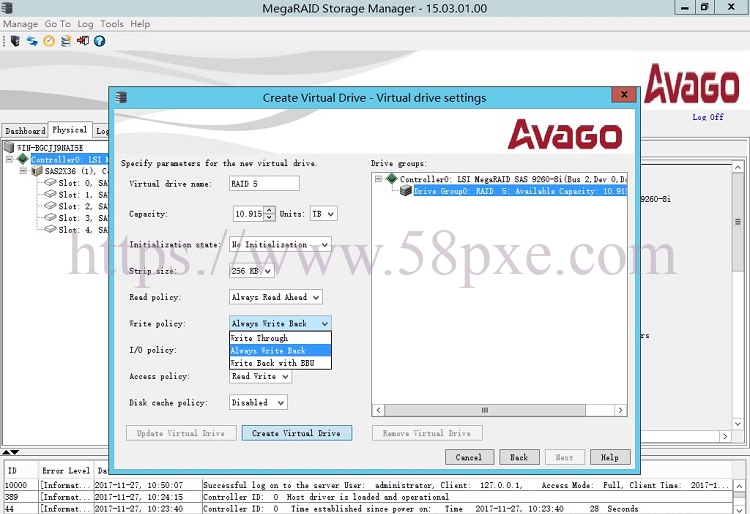

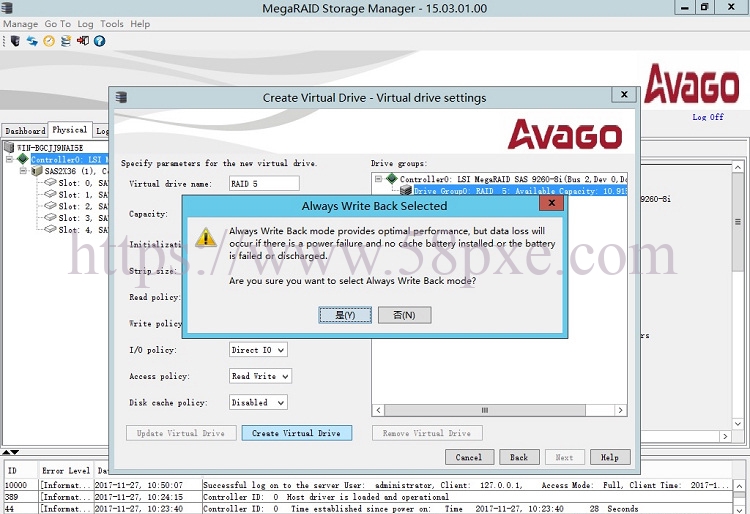

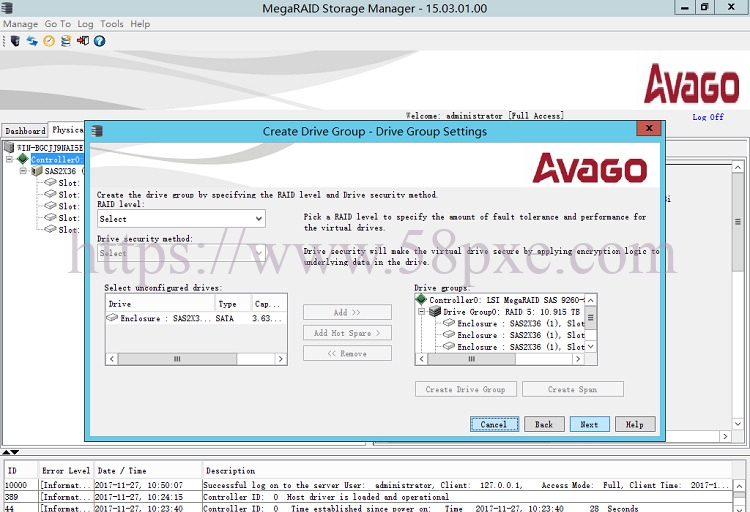

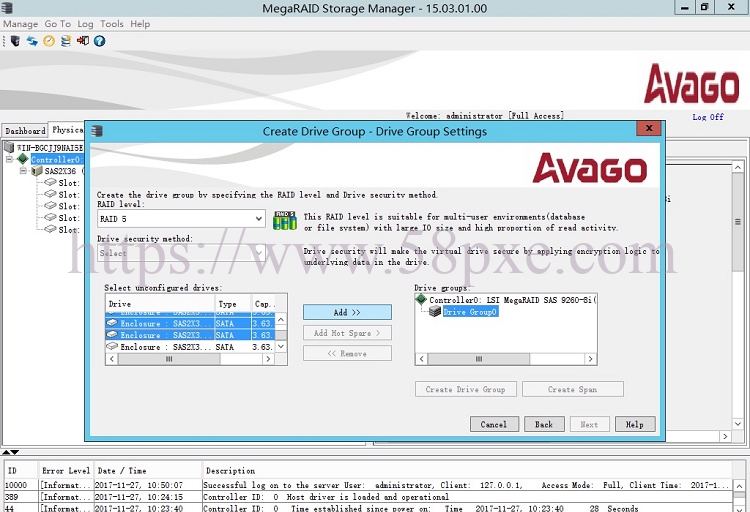

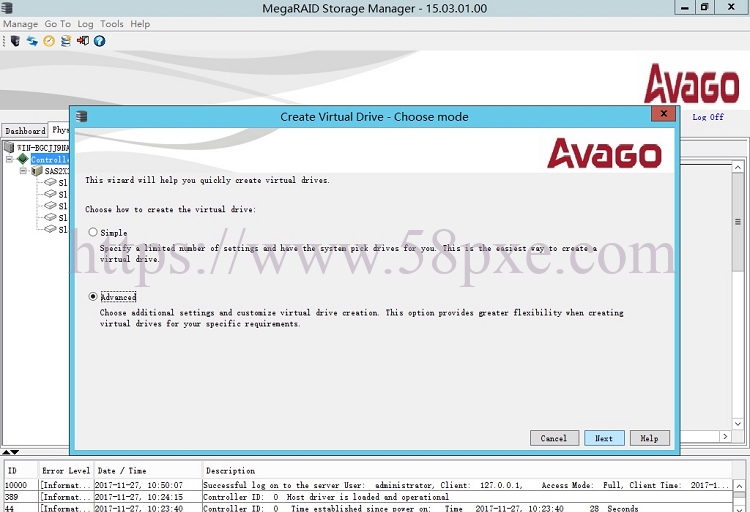

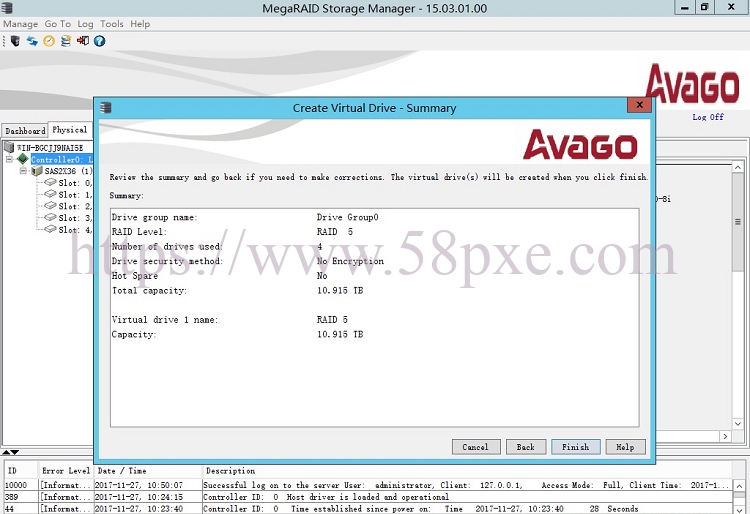

首先,我們先拿4個4T企業級硬盤做一組RAID 5,磁盤陣列的容量為10.915T,RAID 搭建過程如下圖:
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容

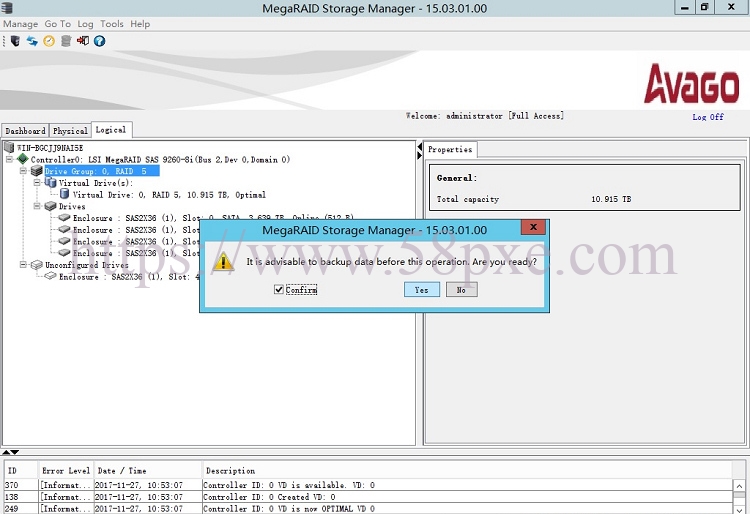

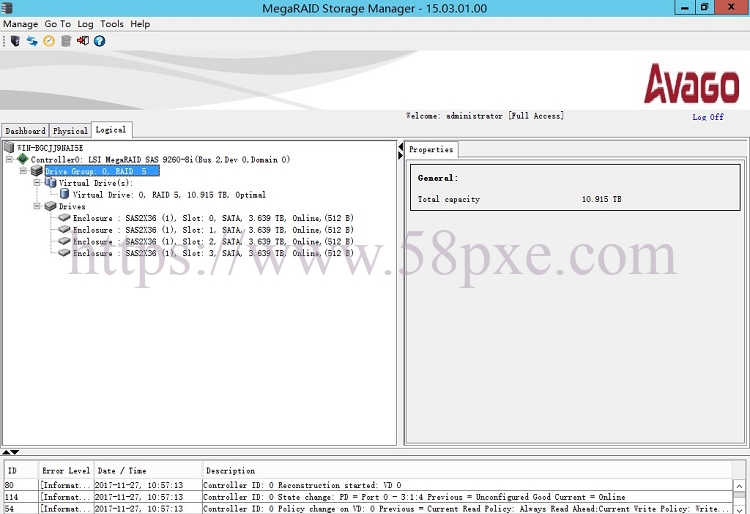

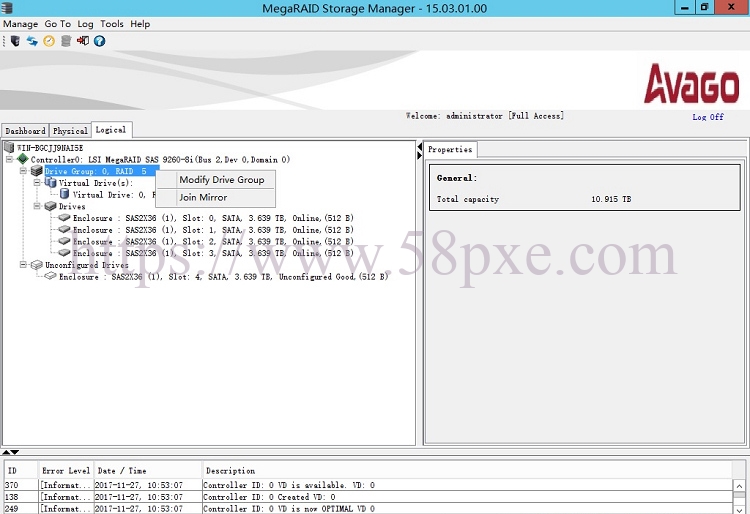

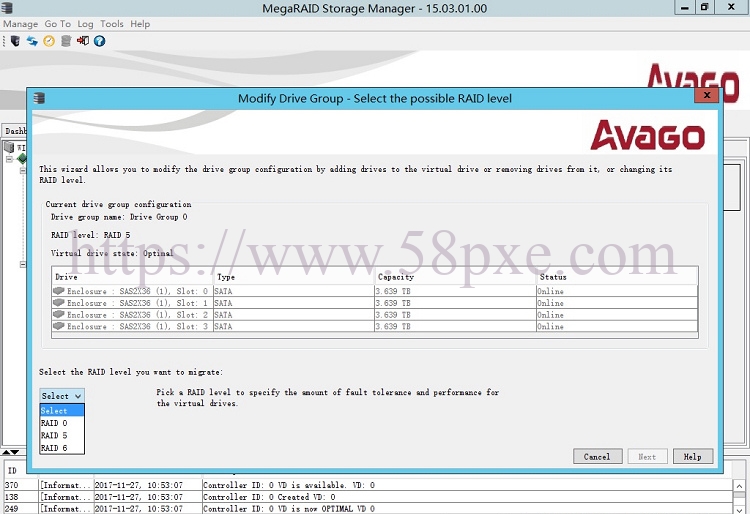

做好陣列以后,還有一個單獨的磁盤顯示Unconfigured Good,接下來我們進行RAID擴容,如下圖右擊Drive Group:0,Raid5,點擊右鍵,選擇:Modify Drive Group,點擊進行修改,系統提示我們選擇"yes",然后系統會提示我們"Select the RAID level" ,
在這里我們要做的是RAID5的擴容,所以還是選擇RAID5,"next",下一步:
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容

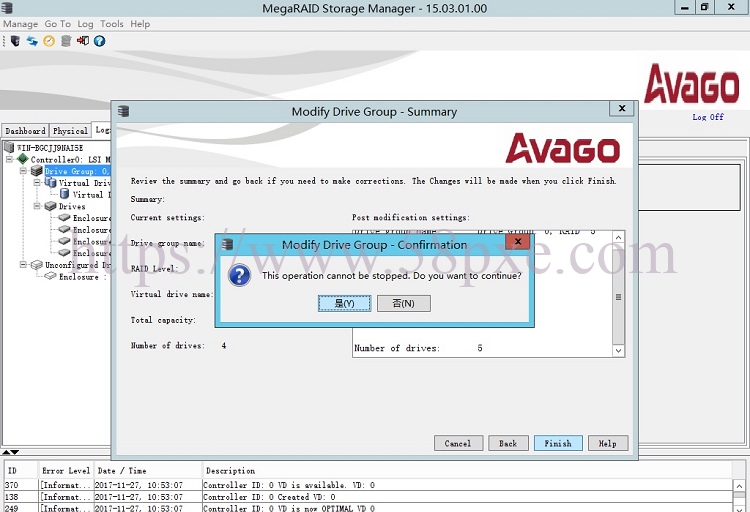

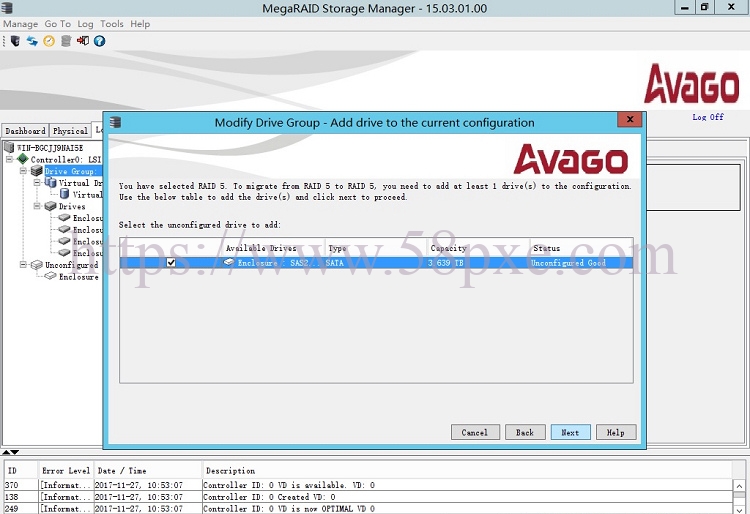

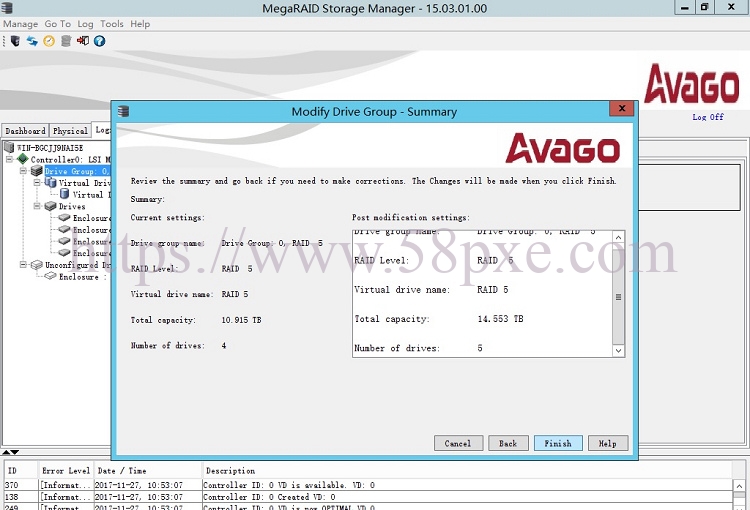

系統提示從RAID5遷移到RAID5 至少還需要選擇一塊硬盤,系統提示有一塊硬盤沒有配置,勾選硬盤以后點擊"Next",新擴容以后的磁盤陣列容量為14.553T,下圖所示是當前的配置參數和遷移后的配置對比,這里我們看到RAID級別還是RAID5沒有變化,RAID成員硬盤個數多了一個,對應的總的磁盤容量也增加了。核對無誤后點擊完成,會彈出對話框,提示這個操作不可逆,確定***行了。到這里RAID5的擴容***完成了。
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容
LSI_MegaRAID_SAS_9260-8i_陣列卡在線擴容

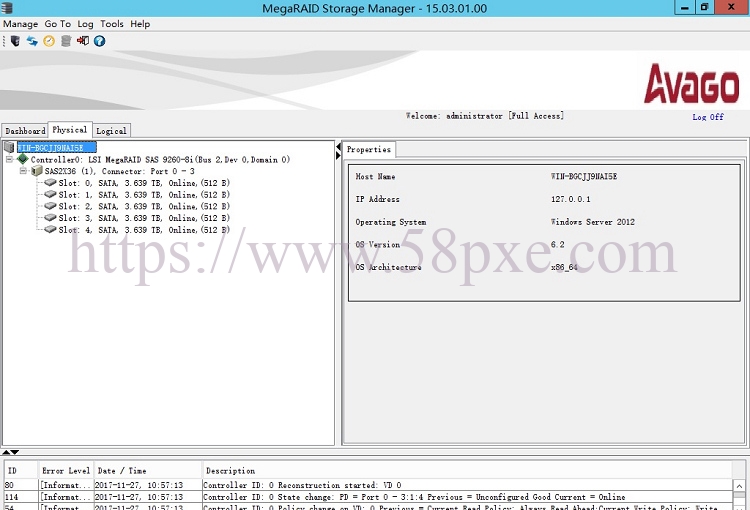

回到Logical頁面,Unconfigured Drivers已經不見了,返回首頁,右側Background Operations欄目的狀態已經變成重建,下面是進度條,當進程到****時,重建完成。重啟服務器,保留原分區不變,會在系統下看到磁盤后面多出一塊未劃分區域,需要手動分區或通過修改分區表將空閑區域加入已存在分區(此操作有風險,操作須謹慎)。
