交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?

admin 交換機評論308字?jǐn)?shù) 1474閱讀模式

1.需求描述

兄弟們,今天的這個問題,也是非常有意思的,搞懂這個,那你就真的懂vlan了,下次,別人再和你說vlan,你就可以輕松的說出原理了。
首先,交換機上劃分了,多個vlan。
首先,第一步,我還是要再認識一下vlan,兄弟們,我們一定要知道,vlan技術是一個交換機的技術,他不是一個電腦中使用的技術,電腦是無法接收帶vlan的數據包的。為什么這么說呢?我們一起來往下看。
我們先來看一下,這個交換機中的所有的vlan。交換機上先劃分兩個vlan,一個是vlan10和lvan20,默認交換機上所有的接口都是在默認的vlan1中的。
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?
然后,我把G1/0/1到G1/0/10接口劃分到vlan10中。然后把G1/0/11到G1/0/21劃分到vlan20中。
這時我們再查看所有vlan,可以看到G1/0/1到G1/0/10接口,前面是有一個untagged ports,無標記端口。G1/0/11到G1/0/21前面也是untagged ports 無標記端口。
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?
我們還可以看到Tagged ports里面是none沒有接口需要加標記的端口。

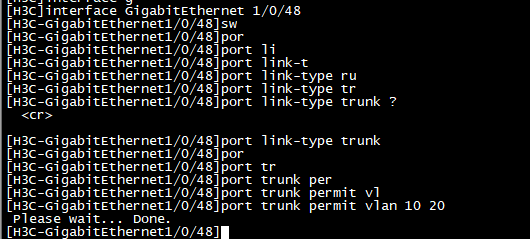

這時我們再把G1/0/48端口,配置為trunk接口。
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?

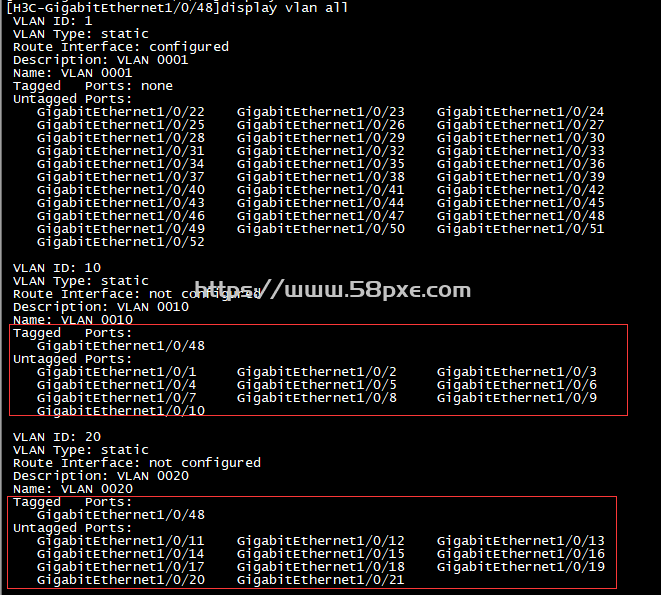

我們再查看一下vlan信息。這時,可以看到Tagged ports 后面有G1/0/48接口了。
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?

2.untag和tag

當vlan10中的電腦轉發出去的數據,會在vlan10中廣播,不會跑到其它vlan中。

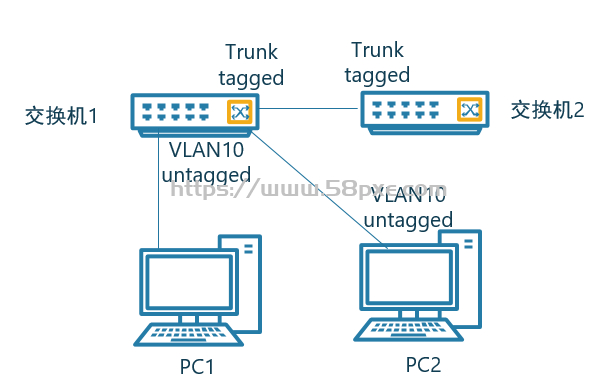

那現在如果PC1中的vlan10中的數據,要傳輸?shù)絇C2中,那就必須要這兩臺交換機,這兩臺交換機之間是通過trunk口互聯的,所以PC1中出來的數據到交換機1的trunk口之后,轉發出去那就必須要加tag標記,這樣數據到交換機2,交換機2才知道,這個數據是往自己的哪個vlan中傳輸。
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?

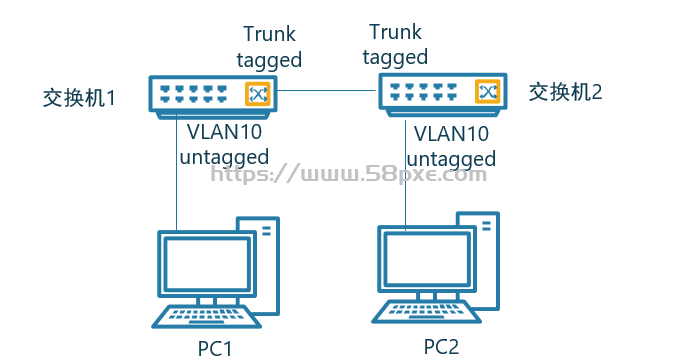

那如果PC1和PC2都在交換1,而且都在同一個vlan10中,那這兩臺電腦之間交互數據,也是不需要標記的。也就是untagged ports。
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?

3.vlan tag數據包和untag數據包分析

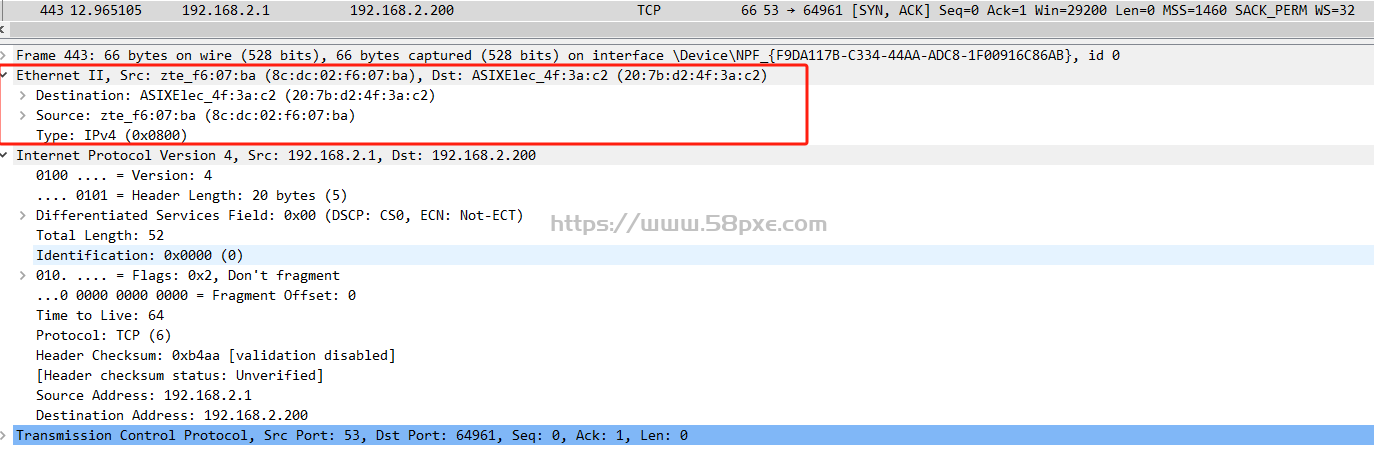

我們先來看一下,數據不帶tag的標記報文,如下圖所示:
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?
Untagged Ports:Untagged ports 是指不傳輸 VLAN 標簽信息的端口。數據在通過 untagged port 時,不會附加 VLAN 標簽,交換機會根據端口的 VLAN 配置將數據幀分配到特定的 VLAN 中。
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?

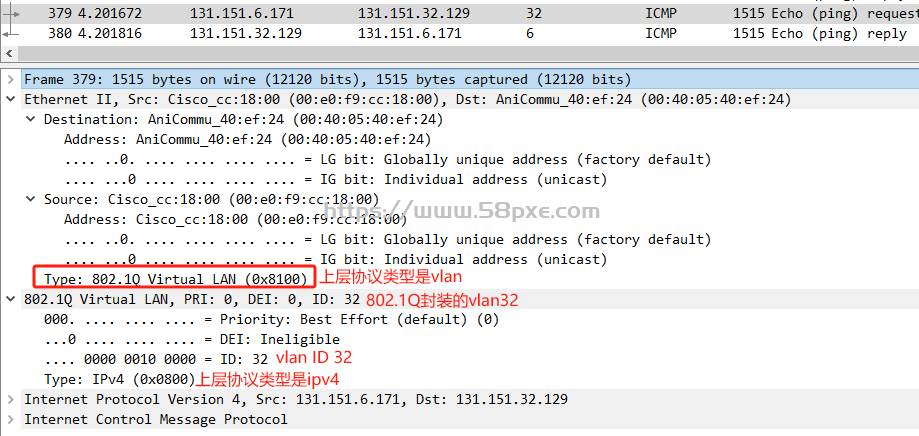

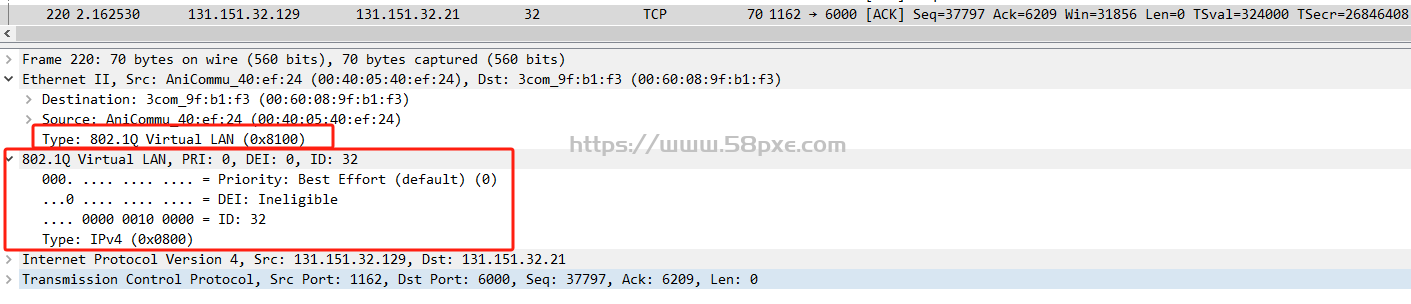

Tagged Ports:Tagged ports 是指允許傳輸 VLAN 標簽信息的端口。當數據從一個 VLAN 到達交換機上的 tagged port 時,交換機會在數據幀的頭部添加 VLAN 標簽信息,以便在網絡中正確識別該數據幀所屬的 VLAN。
交換機中有多個vlan,那電腦發出去的數據,是怎么就知道,自己是屬性哪個vlan的呢?

4.區別和用途?

1. 區別:
Tagged Ports:傳輸數據時會添加 VLAN 標簽,用于標識數據幀所屬的 VLAN。通常用于連接其他交換機、路由器或者支持 VLAN 標簽的網絡設備之間的鏈路。
Untagged Ports:不傳輸 VLAN 標簽,數據幀沒有額外的 VLAN 標識信息。通常用于連接主機、服務器或者不支持 VLAN 標簽的網絡設備。
2. 用途:
Tagged Ports 的主要作用是在不同交換機或設備之間傳輸 VLAN 信息,確保數據幀在不同設備之間正確識別和轉發到指定的 VLAN。
Untagged Ports 則用于連接 VLAN 中的終端設備,讓終端設備直接訪問 VLAN,無需關注 VLAN 標簽的信息。
通過合理配置 tagged ports 和 untagged ports,可以有效管理 VLAN 中的數據流量和網絡通信,確保數據在 VLAN 中的正確傳輸和隔離。這種配置方式為網絡管理員提供了更多的靈活性和控制權,適應不同網絡環境和需求的要求。
