自定義流控策略指導_高恪流控

admin 高恪網絡評論6831字?jǐn)?shù) 1656閱讀模式
摘要

高恪路由器的QoS智能流控模塊下,數據從內網接口進外網接口出,從外網接口進內網接口出,在這個過程中,默認是不會對數據進行任何干預的。要對數據進行干預,通常我們就需要開啟一鍵QoS智能流控。這個一鍵QoS智能流控內置多種配置策略,將全部流量按照優先級高低依次分為游戲、聊天、網頁、常用、視頻、下載6個業務通道。當數據匹配到策略條件時,就會執行策略中相應的動作,比如”限速“、”優先級“、”帶寬保障“等待。而我們本篇文章寫的是自定義流控策略(既一鍵QoS的手動版)。

自定義流控策略指導_高恪流控
自定義流控策略使用
從【QoS流控】-【智能流控】-【自定義流控策略】進入配置頁面。
首先建立一個策略組(游戲組),一個策略組是若干個策略(所有網絡游戲)的組合
一般情況下,我在自定義流控策略中配置6個策略組來對應我們智能流控的游戲、聊天、網頁、常用、視頻、下載6個業務通道。

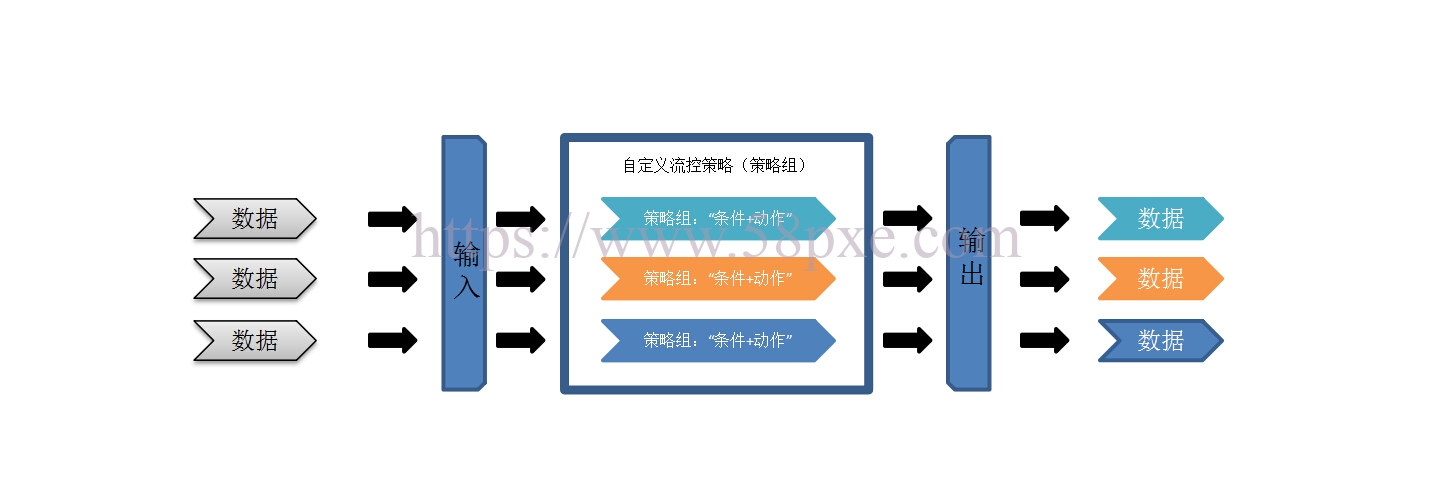

在高恪自定義流控功能的執行都是通過策略組實現的,策略組由“優先級”、“匹配條件”、“協議保證”、“單機協議限速”、“突發機制”組成。
自定義流控策略指導_高恪流控

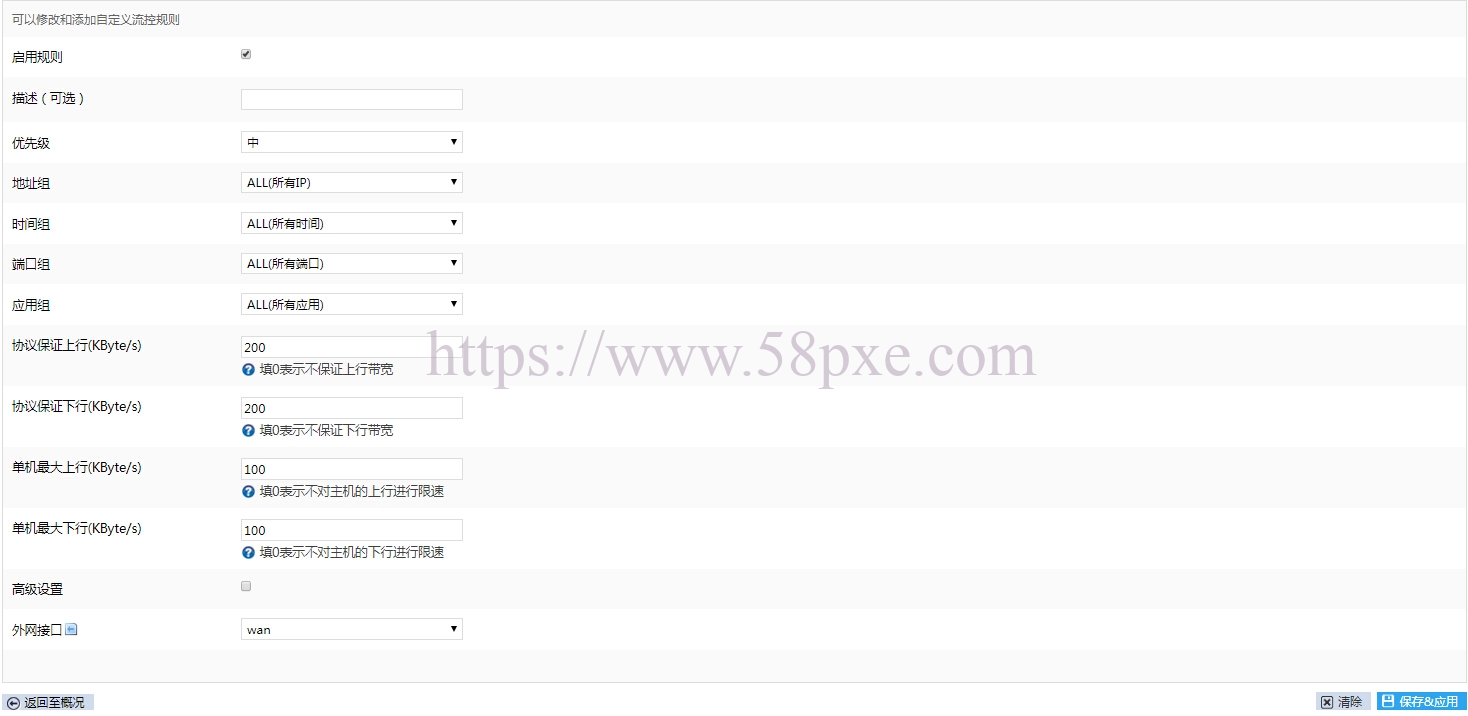

啟用規則: 開啟/禁止使用該策略組
描述: 在自定義流控中用于該策略組意義的標識與說明,方便后期管控。
優先級: 對于滿足策略組條件的數據報文,將按照策略組的優先級進行排隊。
匹配條件: 由“地址組”、“時間組”、“端口組”、“應用組”組成。如果策略組是匹配游戲數據報文,那么在這里“應用組”就應該選擇網絡游戲,該網絡游戲?yàn)楦咩∽陨頂y帶的特征庫。
協議保證上行: 在帶寬內可以對每個策略組(優先級越高優先保證)設置保證帶寬,當這個策略組設置保證帶寬之后,這個策略組的所有用戶(地址組)、所有協議(應用組)的數據流量之和,沒有超過保證上行的數值時,它們將有優先使用的權利。
協議保證下行: 在帶寬內可以對每個策略組(優先級越高優先保證)設置保證帶寬,當這個策略組設置保證帶寬之后,所有用戶(地址組)、所有協議(應用組)的數據流量之和,沒有超過保證下行的數值時,它們將有優先使用的權利。
單機最大上行: 在策略組內可以對每個用戶設置帶寬限制,當這個策略組設置帶寬限制之后,這個策略組的單個用戶(地址組)的所有協議(應用組)的數據流量之和,不會超過限制上行的數值,如果超過將不轉發。
單機最大下行: 在策略組內可以對每個用戶設置帶寬限制,當這個策略組設置帶寬限制之后,這個策略組的單個用戶(地址組)的所有協議(應用組)的數據流量之和,不會超過限制下行的數值,如果超過將不轉發。
突發時間(秒): 允許數據流量在帶寬限制的情況下,進行突發的時間。
單機突發上行: 在單機最大上行基礎上允許突發所達到的上行最大值(允許超出帶寬限制,防止因超出帶寬限制不轉發而導致的丟包現象。)
單機突發上行閥值: 確定了突發上行的開始,用于“突發時間(秒)”的計時。計時結束后將進行限速處理,如果限速處理后數據流仍然處于上行閥值,將進行下一次突發。
單機突發下行: 在單機最大上行基礎上允許突發所達到的上行最大值(允許超出帶寬限制,防止因超出帶寬限制不轉發而導致的丟包現象。)
單機突發下行閥值: 確定了突發上行的開始,用于“突發時間(秒)”的計時。計時結束后將進行限速處理,如果限速處理后數據流仍然處于上行閥值,將進行下一次突發。
外網接口: 將策略組應用與選定的外網接口。

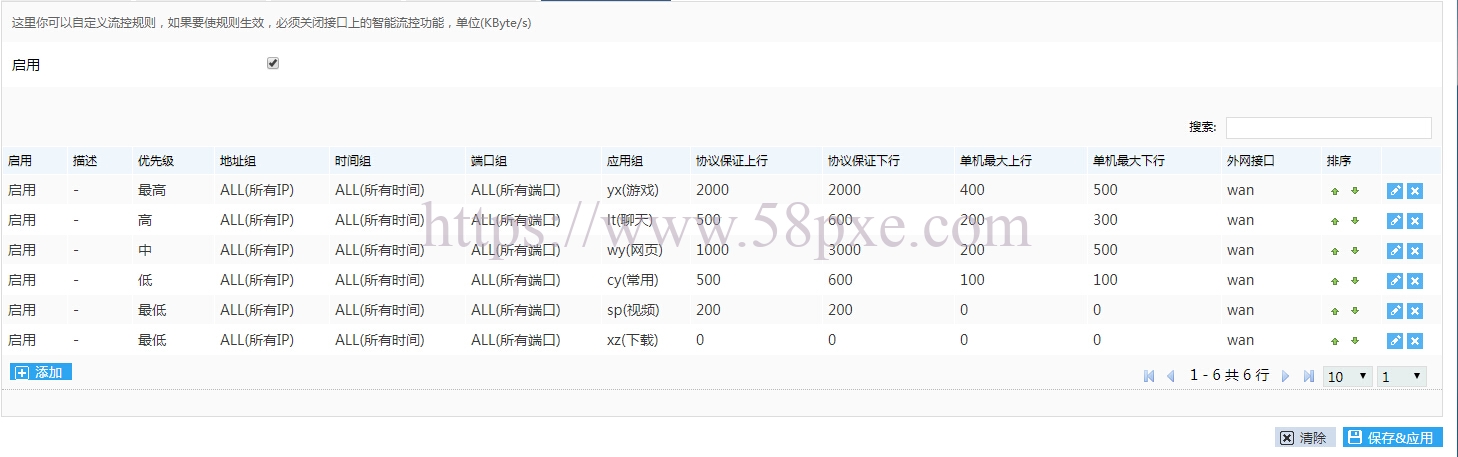

配置案例(50兆)

自定義流控策略指導_高恪流控

注意

1、將特征庫里使用的應用都配置策略組才有好的效果,一般情況下,我在自定義流控策略中配置6個策略組來對應我們智能流控的游戲、聊天、網頁、常用、視頻、下載6個業務通道。
2、游戲策略組:優先級應該為最高,根據需求需求選擇游戲“應用組”(必須選擇未知流量,部分游戲數據為小包,可能為未知流量),最高優先級業務協議保證有多大寫多大。但必須單機限速(防止下載識別未游戲了,占用不必要帶寬),建議配置突發,突發值為單機限速的20%。
3、聊天策略組,優先級為高,根據需求需求選擇及時通訊“應用組”,高優先級業務協議保證根據有多大寫多大,但必須單機限速(防止下載識別網頁了,占用不必要帶寬),建議配置突發,突發值為單機限速的20%。
4、網頁策略組:優先級為中,根據需求需求選擇網頁“應用組”,中優先級業務協議保證有多大寫多大,但必須單機限速(防止下載識別網頁了,占用不必要帶寬),建議配置突發,突發值為單機限速的20%。
5、常用策略組,優先級為低,根據需求需求選擇辦公軟件等“應用組”,低優先級業務協議保證根據需求填寫。
6、視頻策略組,優先級為最低,根據需求需求選擇網絡視頻“應用組”,必須配置協議保證,值最低建議為帶寬的20%,不用配置單機限速。
7、下載策略組,優先級為最低,根據需求需求選擇下載“應用組”。
