環境拓?fù)鋱D
如圖所示,K2P WAN口連接光貓網口1,K2P 面板LAN1口連接PC,面板LAN2口連接IPTV機頂盒。
配置步驟
1)首先登陸光貓,查看IPTV接口下的VLAN ID(如:VLAN 44);
說明:怎樣登陸光貓查看IPTV接口VLAN,網上有很多相關教程,本文不再贅述。

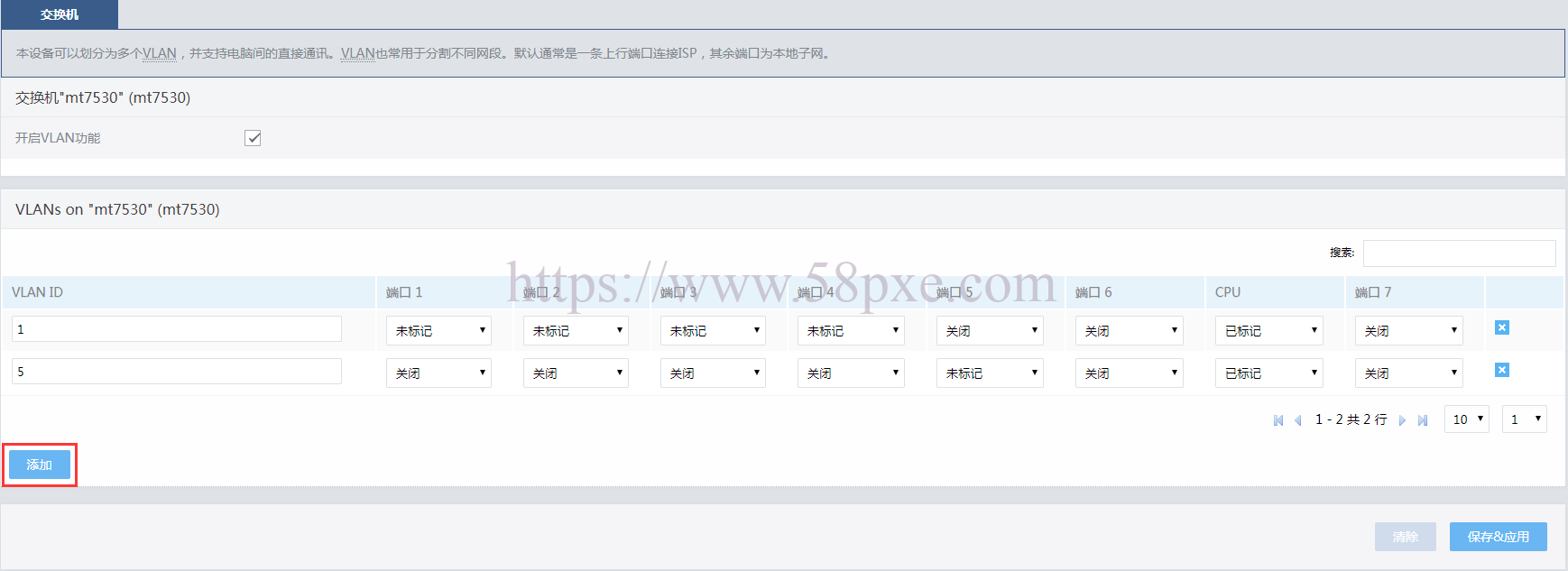

2)登陸K2P,在【網絡設置】——【交換機】點擊【添加】按鈕,會添加一行VLAN配置;

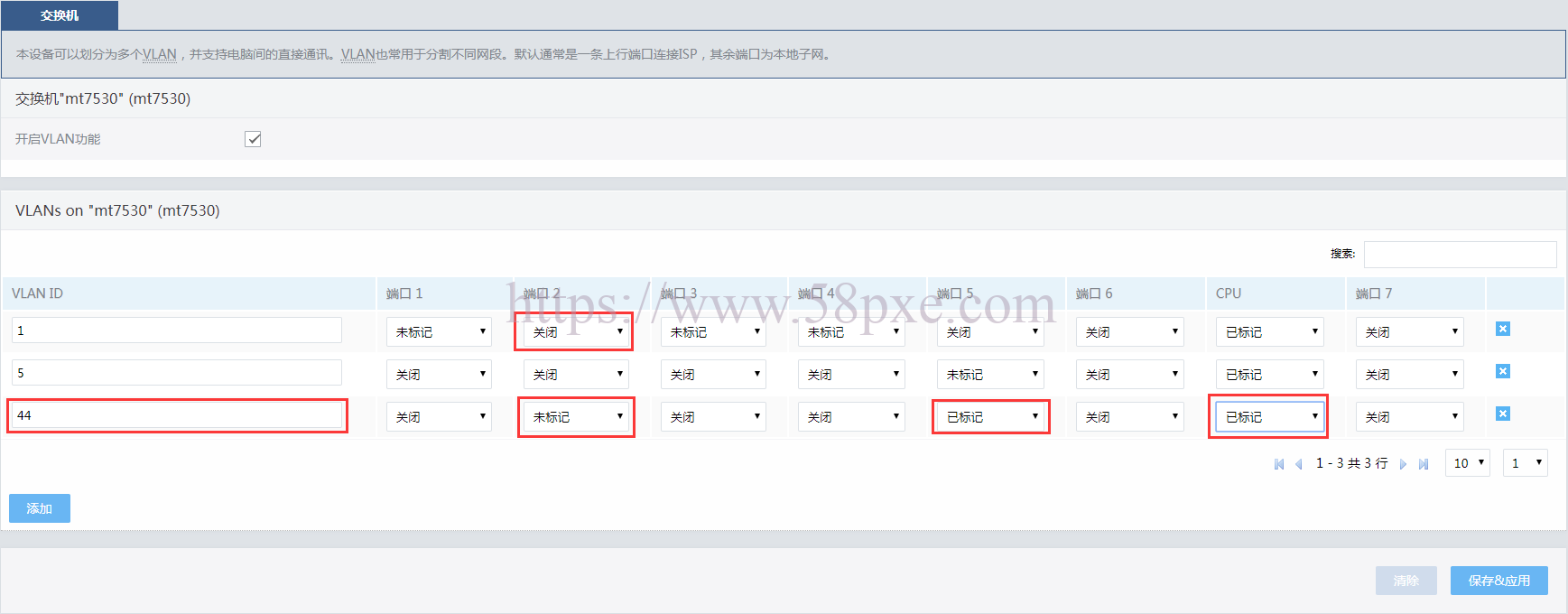

3)將VLAN 1對應的端口2修改為【關閉】;將新增一行的VLAN ID修改為【44】,對應的端口2修改為【未標記】,對應的端口5和CPU修改為【已標記】;

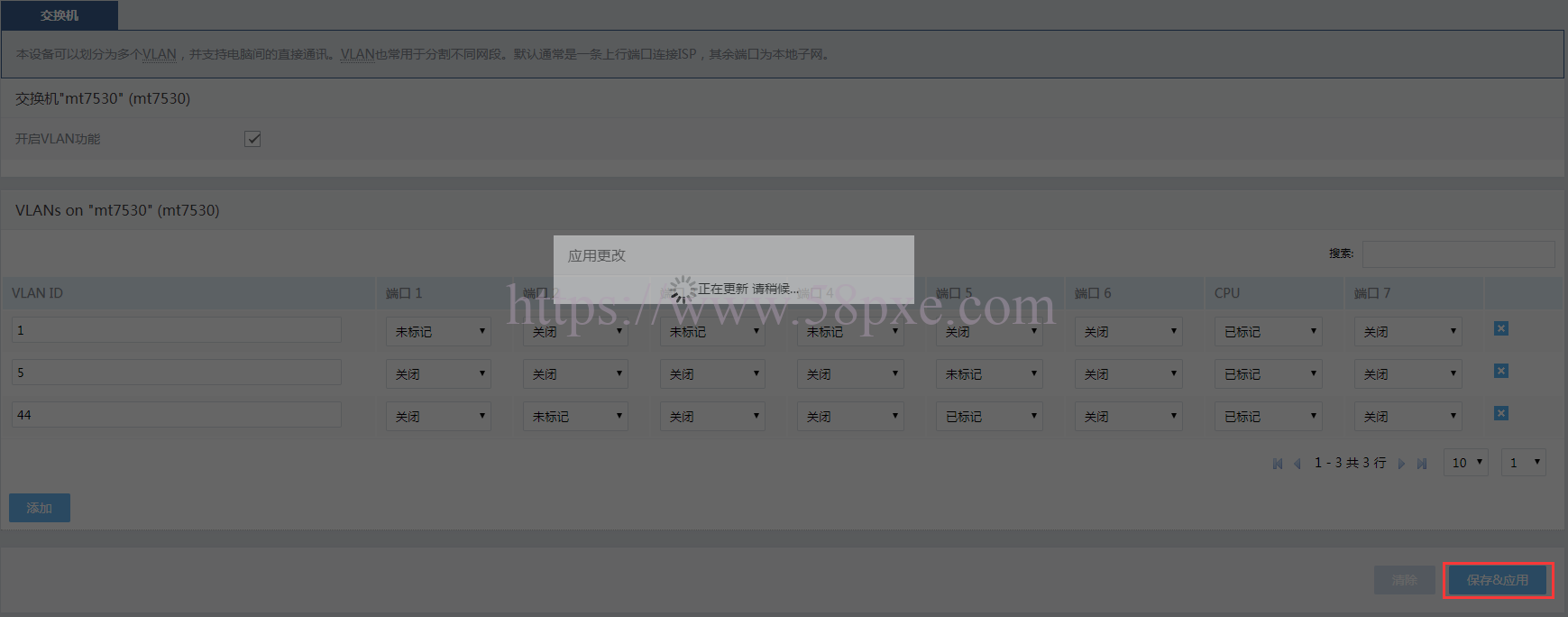

4)點擊【保存&應用】按鈕,此時會斷網片刻,網絡恢復后,IPTV的VLAN設置完成,打開機頂盒,可以觀看IPTV。
說明:
1.端口1、2、3、4、5分別對應K2P 面板LAN1、LAN2、LAN3、LAN4、WAN口;
2.配置截圖是按照K2P 默認配置進行的,如修改過K2P彈性端口的配置,配置方法不變;
3.此方法僅在聯通IPTV機頂盒下驗證過,歡迎大家在其他機頂盒下驗證及反饋。
