摘要

很多Panabit的用戶都習慣通過管理口進行設備管理,那么高恪的設備是否也支持管理口,本教程就帶大家配置高恪設備的管理口。

一、需求

需求: 需要配置設備管理口,需要通過管理口進行設備管理。

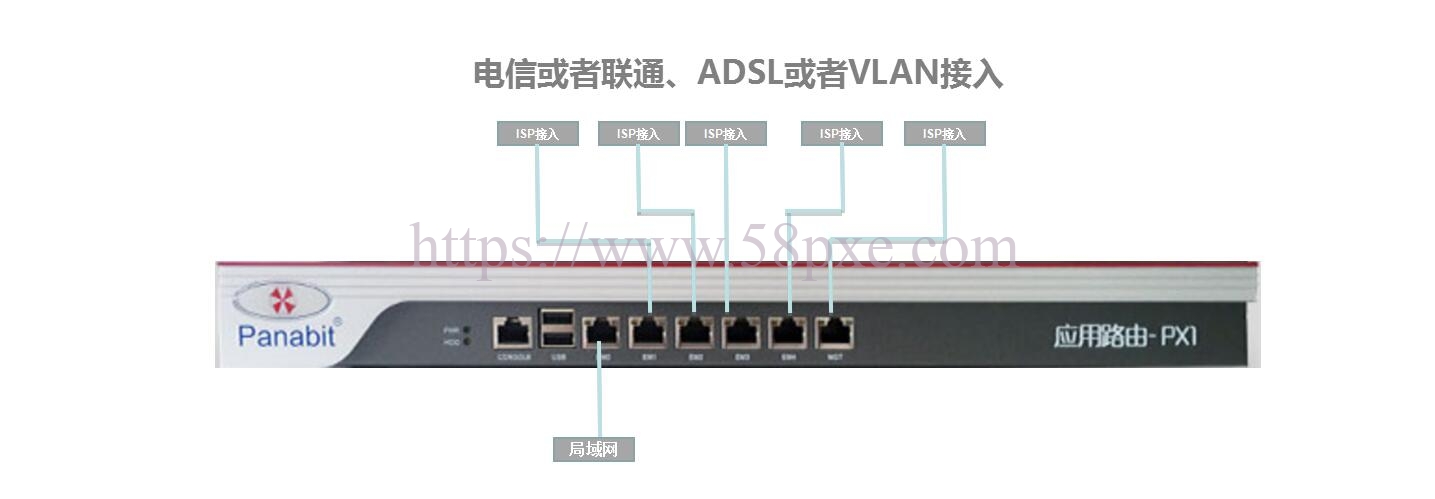

現狀: 正常網吧版SX1000全功能穩定版本固件,PC或者局域網連接到設備的LAN“EM0”口下,PC在瀏覽器中輸入LAN口IP可以登錄路由器的WEB管理界面面。
通過彈性端口生成管理口_高恪路由

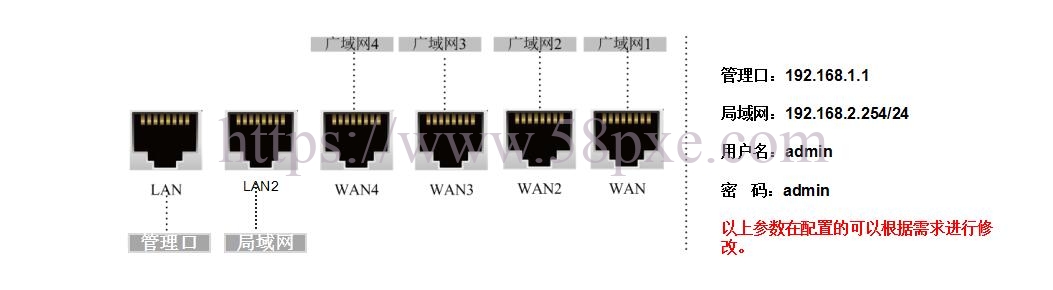

二、LAN2連接局域網、LAN做管理口。

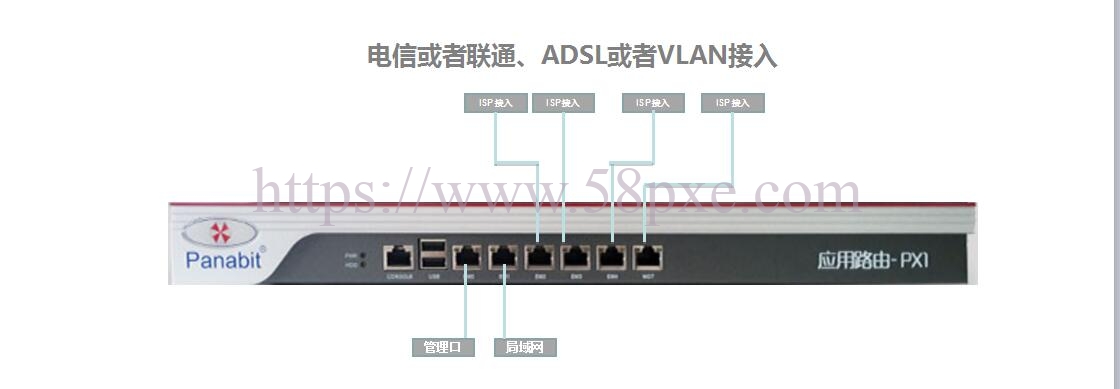

使用PC連接路由器的LAN口,通過PC在瀏覽器中輸入路由器IP來訪問WEB管理頁面。在WEB管理界面通過【彈性端口】的配置來實現管理口。
通過彈性端口生成管理口_高恪路由
通過彈性端口生成管理口_高恪路由

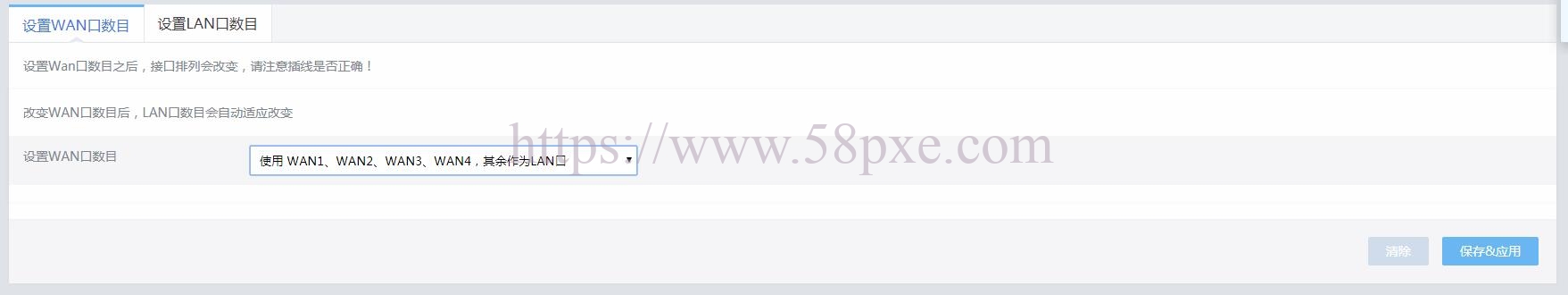

步驟1: 登錄WEB管理頁面后,請進入【高級設置】-【彈性端口】-【設置WAN口數目】中選擇“使用WAN、WAN2、WAN3、WAN4,其余作為LAN口”,配置如下圖:
通過彈性端口生成管理口_高恪路由

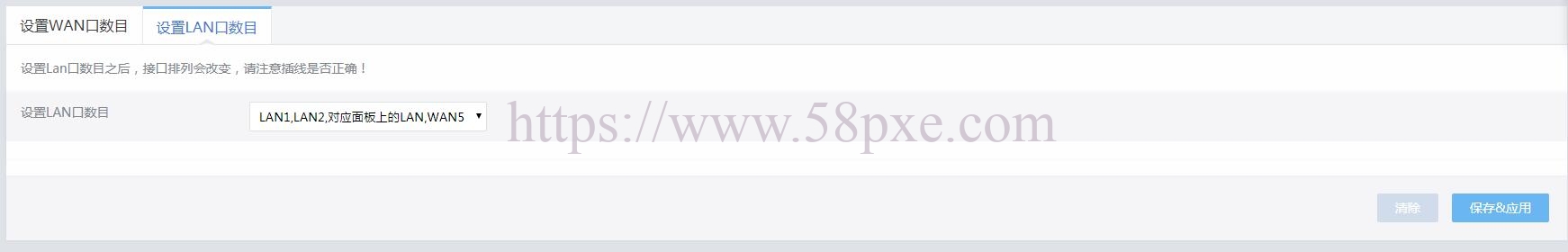

步驟2: 配置【設置外網接口數目】后,請在【彈性端口】-【設置口數目】中選擇“LAN1、LAN2,對應面板上的LAN1、WAN5”配置如下圖:
通過彈性端口生成管理口_高恪路由

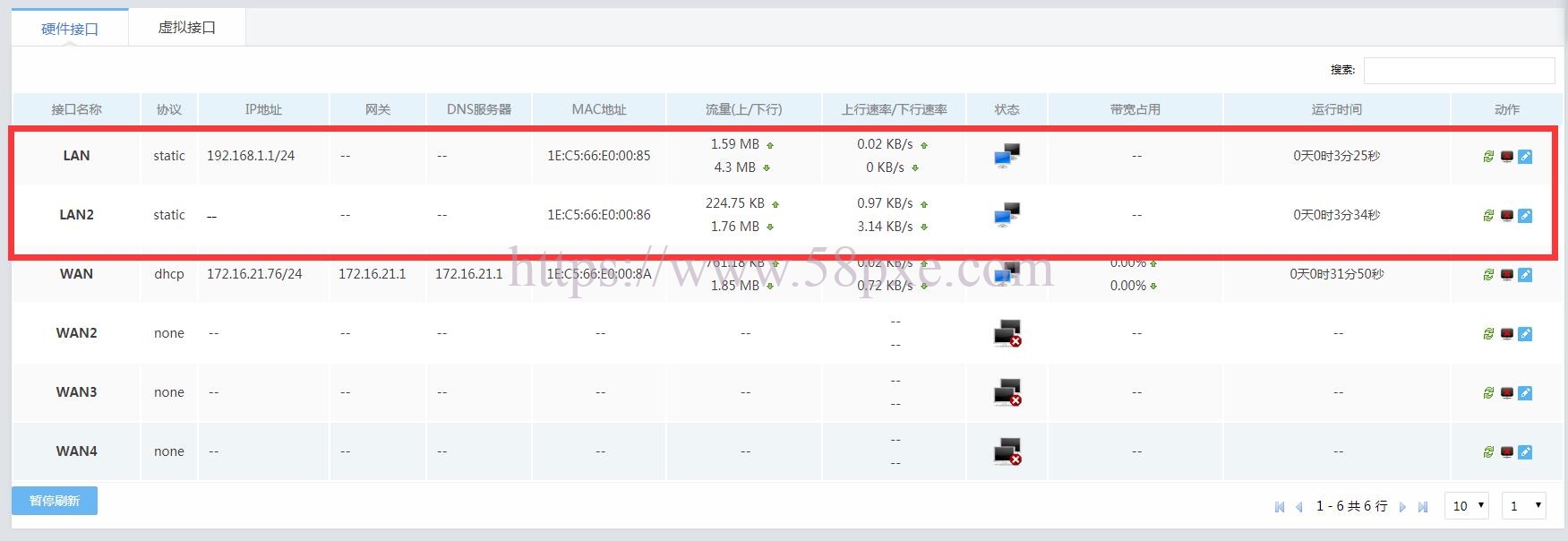

步驟3: 完成“步驟1”、“步驟2”后,在WEB管理頁面的【網絡設置】-【接口概覽】中查看LAN和LAN2 。
通過彈性端口生成管理口_高恪路由

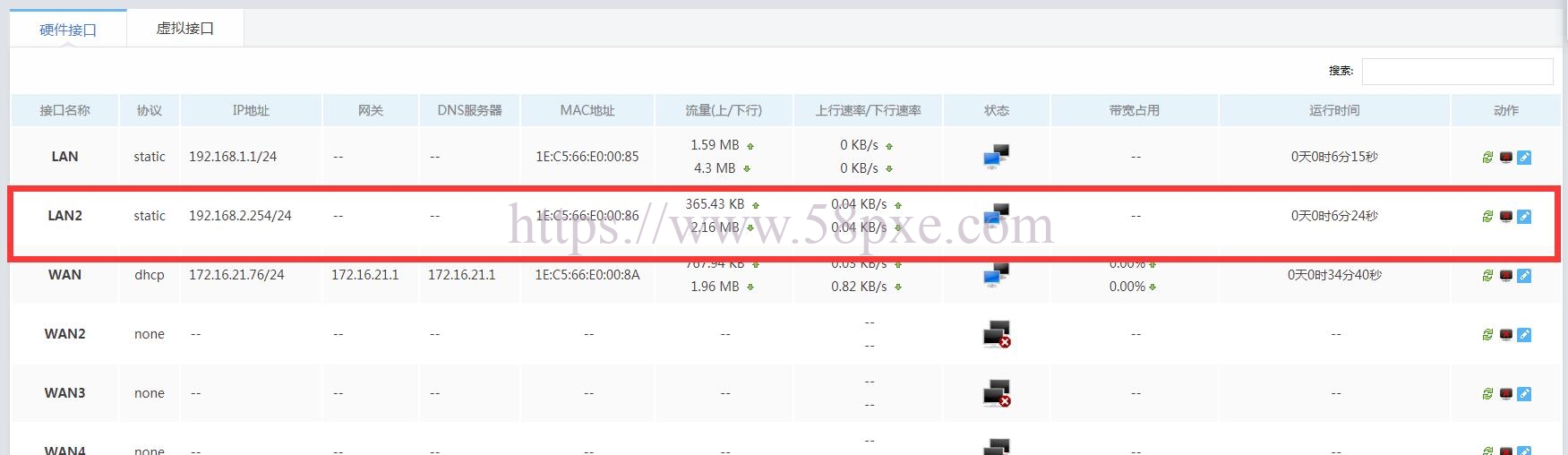

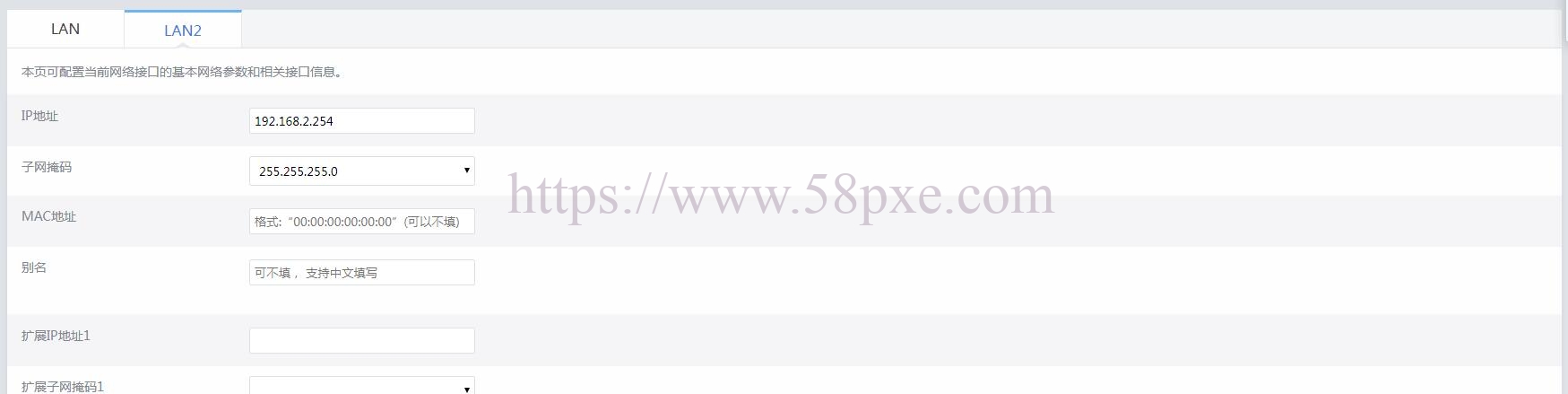

步驟4: LAN做為管理口不需要在進行操作,LAN2作為局域網接口需要配置IP地址,請進入【網絡設置】-【內網配置】-【LAN2】中配置IP如下圖:
通過彈性端口生成管理口_高恪路由

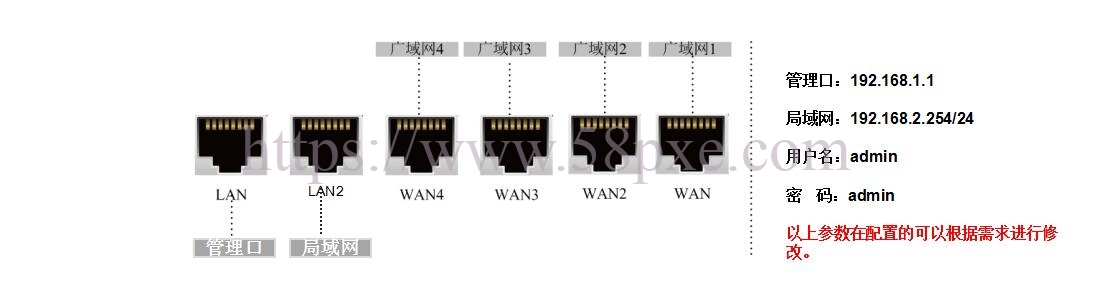

步驟5: 完成“步驟3”后,可以通過LAN1做管理口,通過LAN2做局域網接口。
通過彈性端口生成管理口_高恪路由
通過彈性端口生成管理口_高恪路由
