SX1000 x86網吧版ISO刷機教程

admin 高恪網絡評論1,3781字?jǐn)?shù) 2287閱讀模式
摘要

本教程提供高恪網吧專版“SX1000”的ISO刷機指南,僅適用于工控平臺或多網卡計算機主機,非此類硬件不可同類使用。

一、刷機材料

  1) 工控機、顯示器、鍵盤;
2) 內存不小于4G的老毛桃啟動盤;【啟動盤制作】
3) 網吧版SX1000刷機專用ISO;【點擊下載】
4) 網吧版SX1000全功能穩定版本固件?!军c(diǎn)擊下載】

二、開始刷機

步驟1:

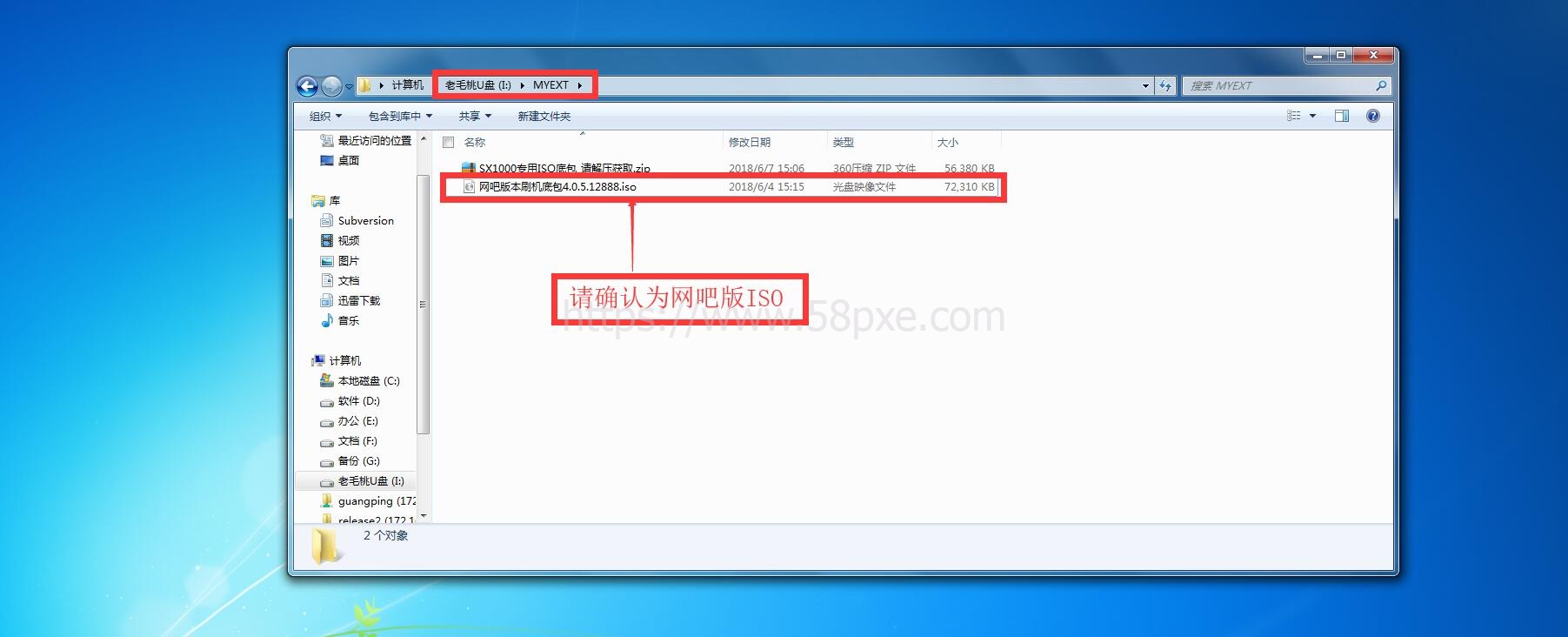

請將【一、刷機材料】中下載的【網吧版SX1000刷機專用ISO】解壓后放入啟動盤的刷機文件夾“LMT”里。如啟在動盤中沒有找到刷機文件夾,請事先手動創建。
>補充:在不同版本的老毛桃啟動盤,請注意刷機文件夾的名稱。有的是大寫的“MYEXT”、有的是大寫的“LMT” 。其類型啟動盤的刷機文件夾,可以參考其官方說明。
SX1000 x86網吧版ISO刷機教程
步驟2:

請將上顯示器、鍵盤和啟動盤連接【工控機】,然后上電。

步驟3:

確認【工控機】上電之后,在BIOS狀態下選擇U盤啟動進入【啟動盤】操作界面。
>這個步驟和電腦裝Windows系統類似,在設備BIOS界面設置U盤啟動或者使用快捷鍵選擇U盤啟動(根據設備不同,常見快捷鍵“F12”、“DEL”、“F11”)。

步驟4:

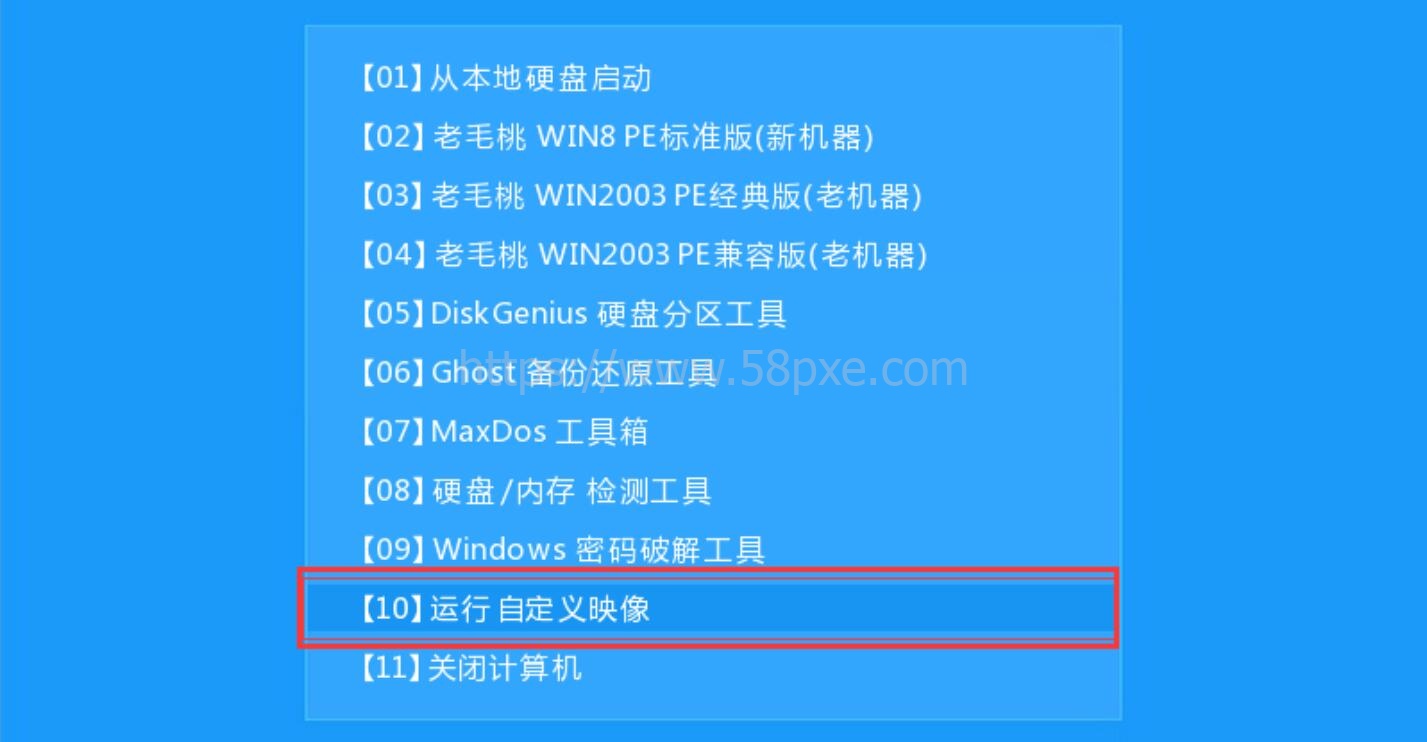

請?jiān)凇締?dòng)盤】界面中使用鍵盤進行操作,選擇“【10】自定義映像”,單擊鍵盤回車進入下一步(舊版老毛桃:選擇啟動自定義ISO/IMG文件)。
SX1000 x86網吧版ISO刷機教程
步驟5:

請選擇【步驟1】解壓后放入刷機文件夾中的【網吧版SX1000刷機專用ISO】,單擊鍵盤回車確認刷機(舊版老毛桃:先選擇“自動搜索刷機文件夾下的所有文件”,頁面刷新后再選擇【步驟1】解壓后放入刷機文件夾中的【網吧版SX1000刷機專用ISO】。
SX1000 x86網吧版ISO刷機教程

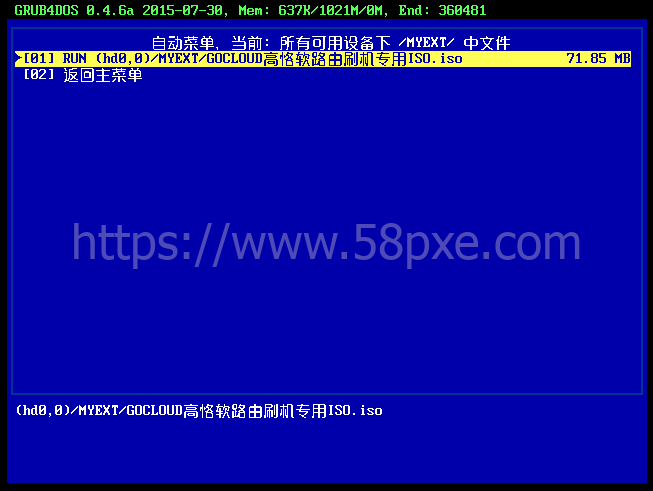

>上圖中“自動菜單,當前:所有可用設備下 /MYEXT/中文件”,這個“MYEXT”就是刷機文件夾,如果你在【步驟5】時沒有檢索到ISO固件,就請核對一下啟動盤的刷機文件夾是否準確。

步驟6:

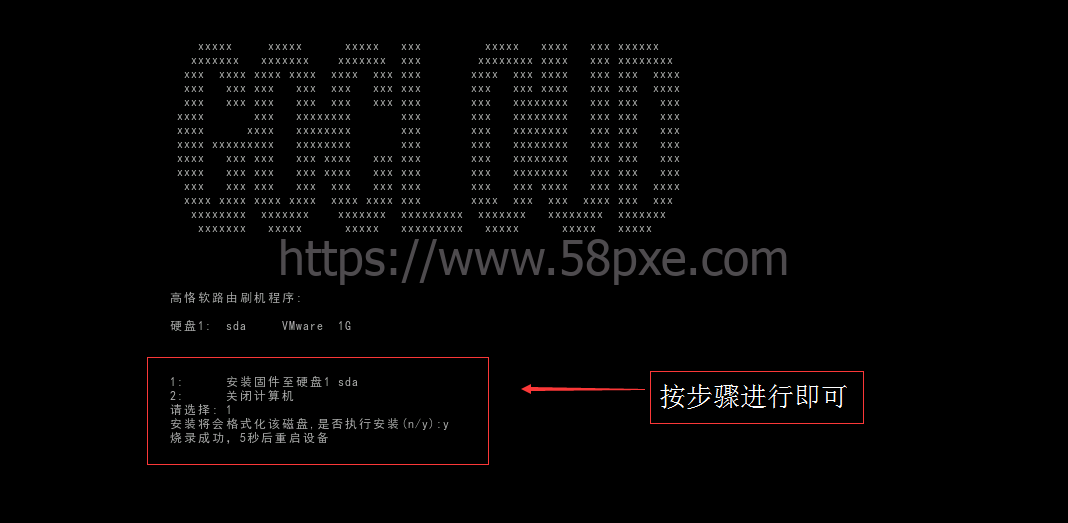

單擊鍵盤回車確認刷機后會進入到刷機界面,請選擇工控機物理盤,按y確認后進行燒錄。
SX1000 x86網吧版ISO刷機教程
>如果沒有識別到硬盤,請將硬盤設置為SATA模式。
>如果不能進上圖界面,請將硬盤進行全盤格式化后再進行嘗試。

步驟7:

請?jiān)谔崾尽盁洺晒Γ?秒后重啟設備”后,立即將啟動盤從【工控機】上拔出。等待重啟后顯示器中會出現ISO底包的操作頁面,您可以進行以下操作:
1) 查看LAN口信息 ;
2) 配置LAN口參數;
3) 重啟路由器。

>注意: LAN口:默認綁定在【工控機】的“ETH0”、默認IP是192.168.1.1、默認用戶名密碼是admin。可以在此界面將默認IP修改為指定的IP地址。

三、升級網吧版SX1000全功能穩定版本固件

步驟1:

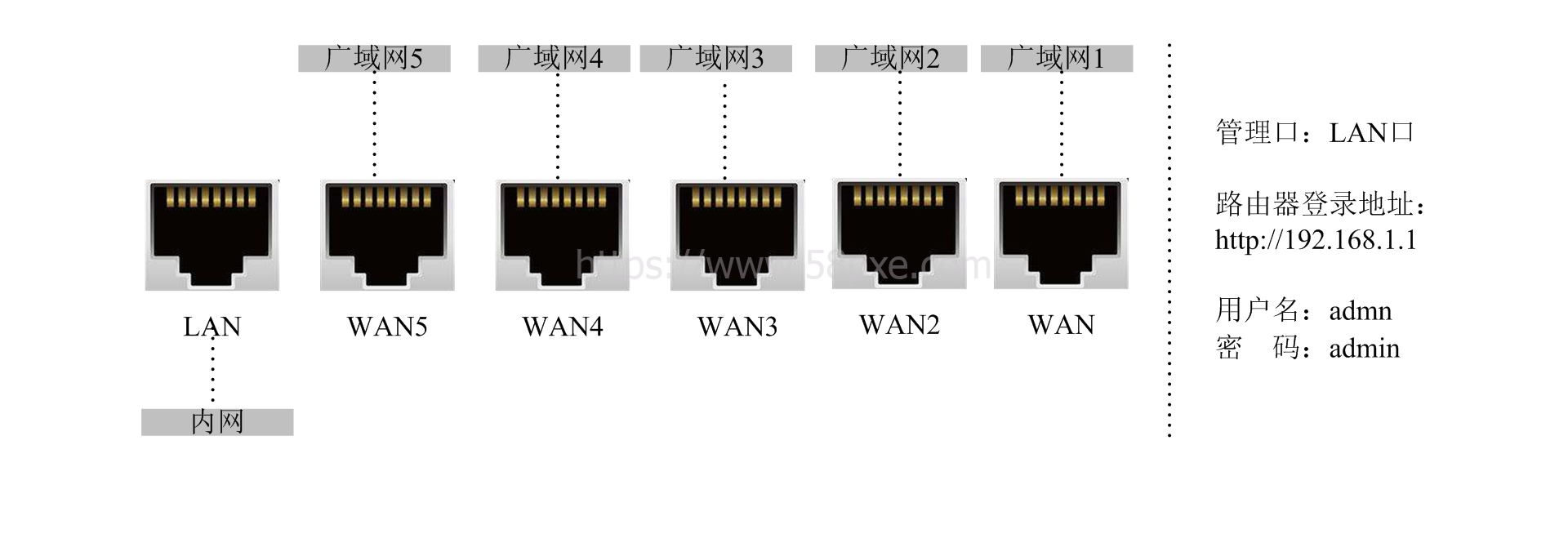

在【工控機】刷高恪的ISO的底包后,需要立即升級到【網吧版SX1000全功能穩定版本固件】,請將PC或者局域網連接到設備的LAN“ETH0”口下,接線如下圖:
SX1000 x86網吧版ISO刷機教程
>如果不知道設備LAN口:請插拔內網連接設備的網線,在顯示器上有提示“ETH0”的接口就是LAN。

步驟2:

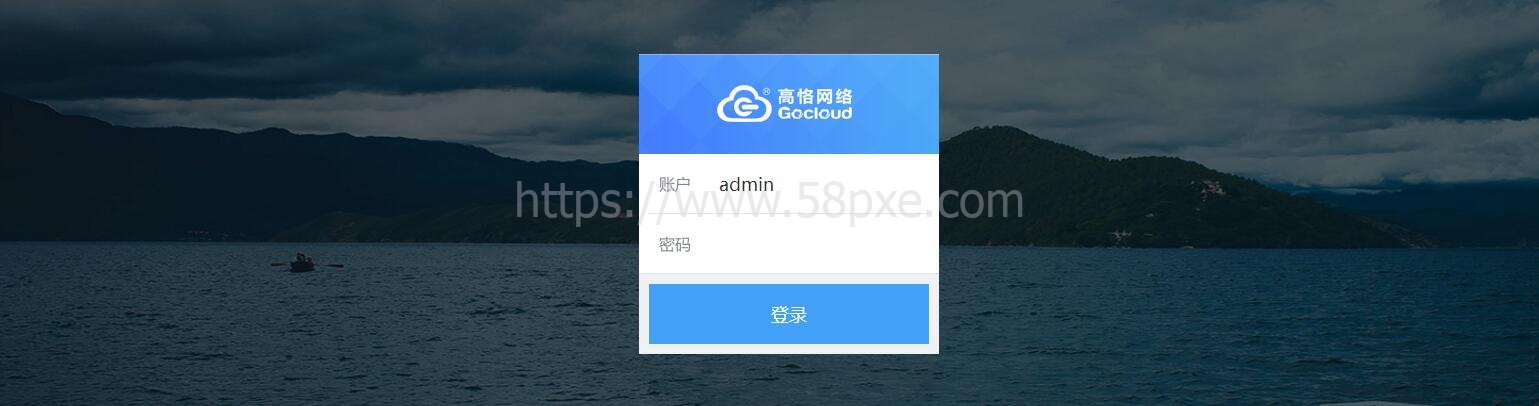

路由器的默認IP是192.168.1.1,請給PC配置與路由器LAN口相同192.168.1.0/24網段的IP。如何通過瀏覽器輸入192.168.1.1來訪問路由器的WEB頁面,默認用戶名admin和默認密碼admin。

>如果在顯示器界面通過【配置LAN口參數】修改過路由器的LAN口IP,那么請使用新的IP進行訪問。
SX1000 x86網吧版ISO刷機教程

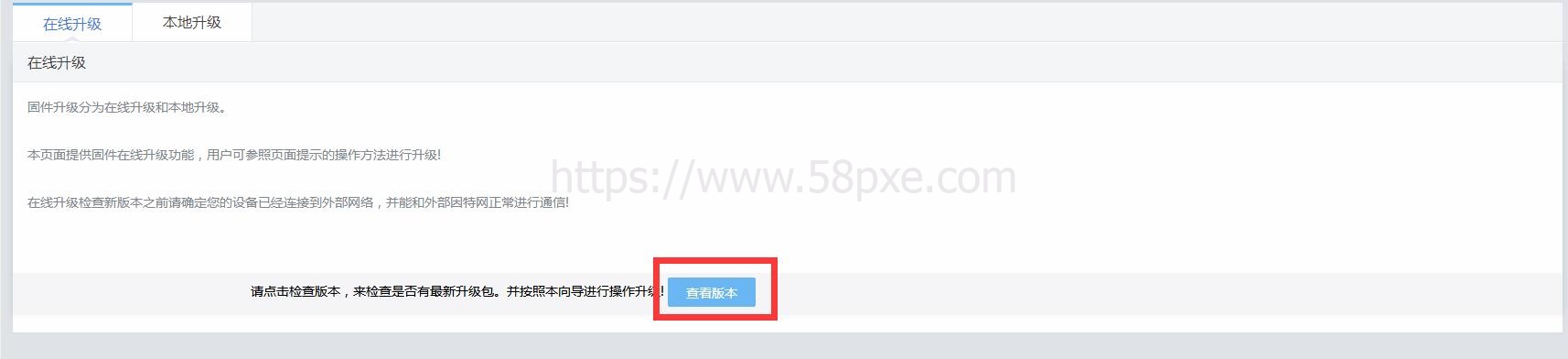

步驟3.1: 通過【在線升級】將設備升級到【網吧版SX1000全功能穩定版本固件】

1) 進入路由器WEB管理界面后,在【網絡設置】-【外網配置】中配置上網參數。
2) 確定設備能上網后,在【系統管理】-【固件升級】-【在線升級】中按指示升級到【網吧版SX1000全功能穩定版本固件】。
SX1000 x86網吧版ISO刷機教程

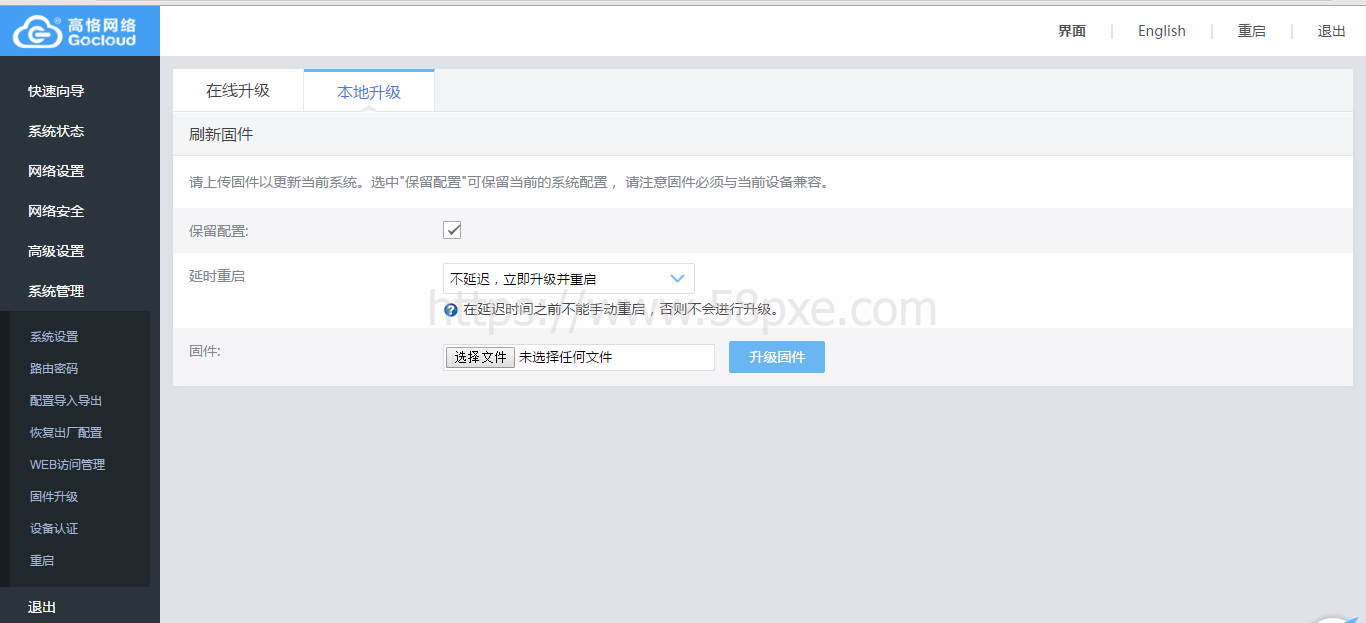

步驟3.2: 通過【本地升級】將設備升級到【網吧版SX1000全功能穩定版本固件】

進入路由器的WEB管理界面后,進入 【系統管理】-【固件升級】-【本地升級】中選擇【 一、刷機材料】中下載并解壓后獲取的【網吧版SX1000全功能穩定版本固件】進行升級。
SX1000 x86網吧版ISO刷機教程
>補充:
>最少需要兩塊網卡,低于兩塊升級完整版本無法順利啟動。
>升級成功后,帶有蜂鳴器的工控機 會出現滴滴滴三聲提示, 表示啟動成功。
>升級完整包后請敲鍵盤回車,如果看到提示輸入密碼【password:】,表明該路由已經升級成功。

步驟4:

【網吧版SX1000刷機專用ISO】底包升級到【網吧版SX1000全功能穩定版本固件】后保留網絡配置,所以不要擔心升級后斷網的問題。

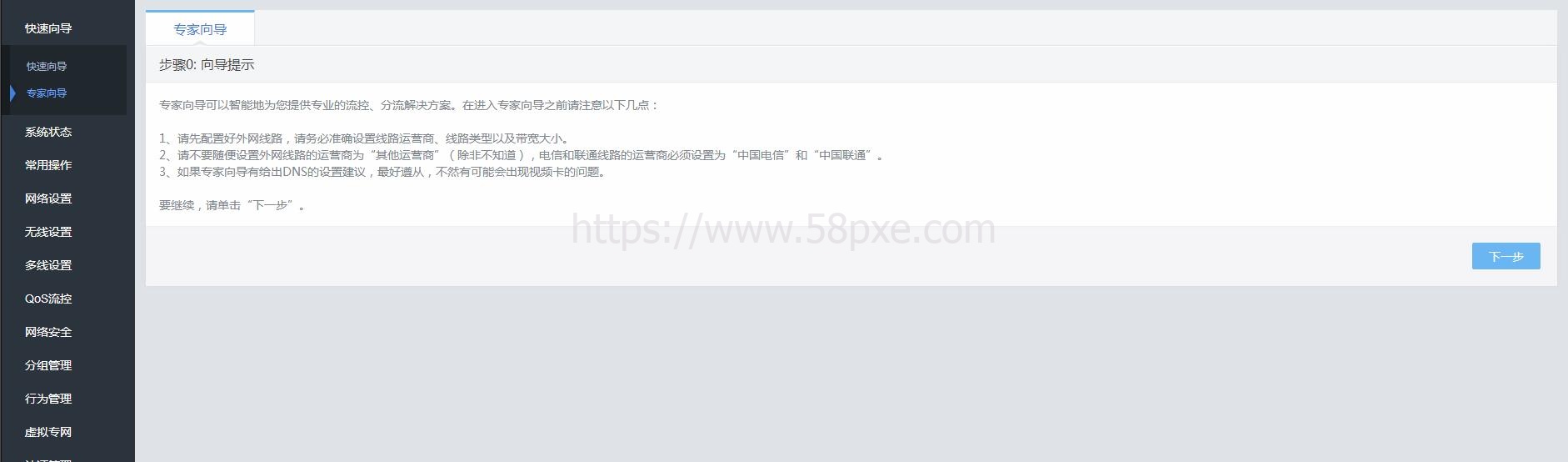

>建議:用戶升級到完整版本后,請立即通過WEB界面的【快速向?qū)А?【專家向?qū)А可蓪I(yè)的流控、分流解決方案??刹榭纯焖偕暇W(wǎng)指南
SX1000 x86網吧版ISO刷機教程
步驟5: 關于KEY文件(授權許可證文件)

升級完成后,路由器會自動生成KEY, 此KEY不限待機臺數試用1個月; 超過一個月此KEY對于帶機20臺PC以下, 所有功能都可用, 不會關閉流控和分流; 如帶機高于20臺,則會關閉流控和分流, 其余功能均可正常使用。所有過期的KEY均會如此運行, 可方便家庭使用,也方便測試和推廣。 相當于20臺以下免費。
SX1000 x86網吧版ISO刷機教程

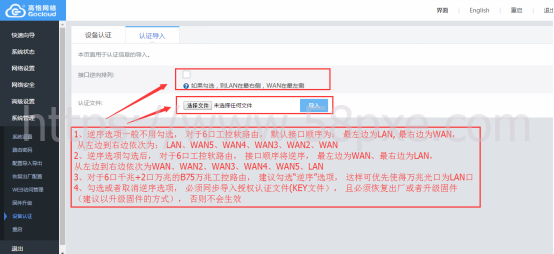

1)逆序選項一般不用勾選, 對于6口工控軟路由, 默認接口順序?yàn)椋?最左邊為LAN, 最右邊為WAN, 從左邊到右邊依次為: LAN、WAN5、WAN4、WAN3、WAN2、WAN。
2)逆序選項勾選后, 對于6口工控軟路由, 接口順序?qū)⒛嫘颍?最左邊為WAN、最右邊為LAN, 從左邊到右邊依次為WAN、WAN2、WAN3、WAN4、WAN5、LAN。
3)對于6口千兆+2口萬兆的B75萬兆工控路由, 建議勾選“逆序”選項, 這樣可優先使得萬兆光口為LAN口。
4)勾選或者取消逆序選項, 必須同步導入授權認證文件(KEY文件), 且必須恢復出廠或者升級固件(建議以升級固件的方式),否則不會生效。
