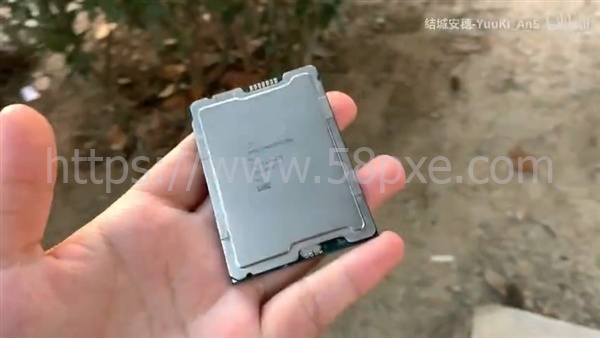

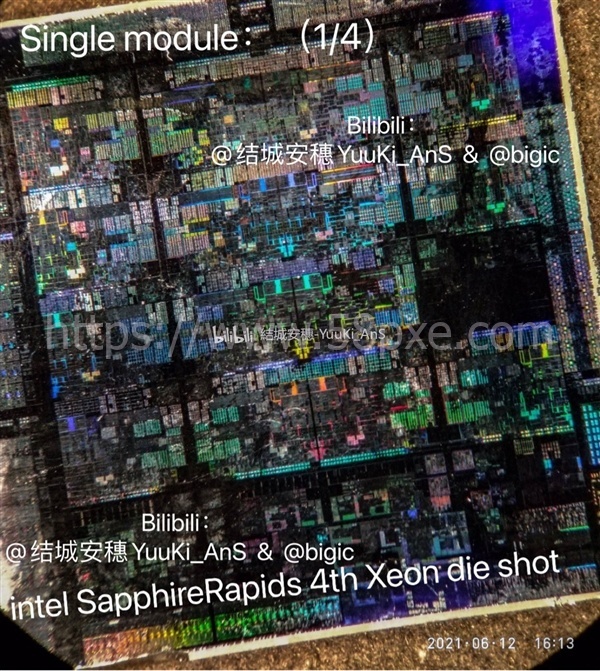

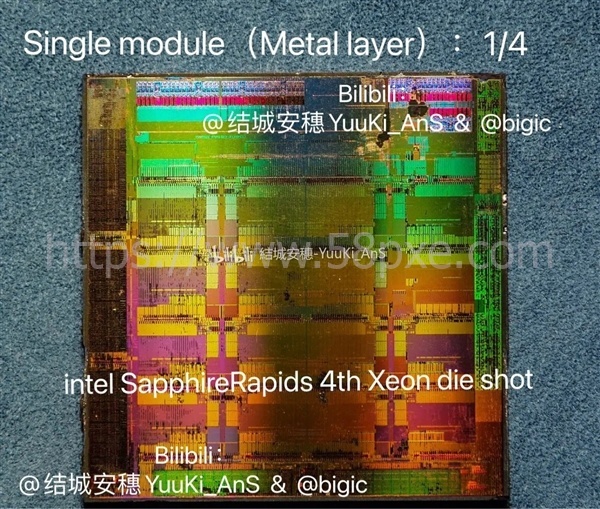

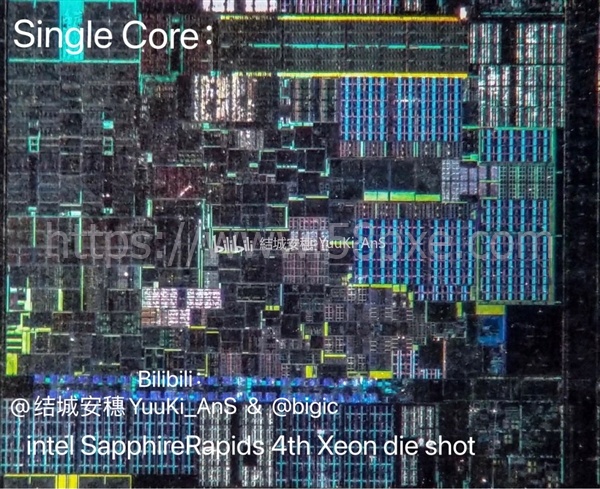

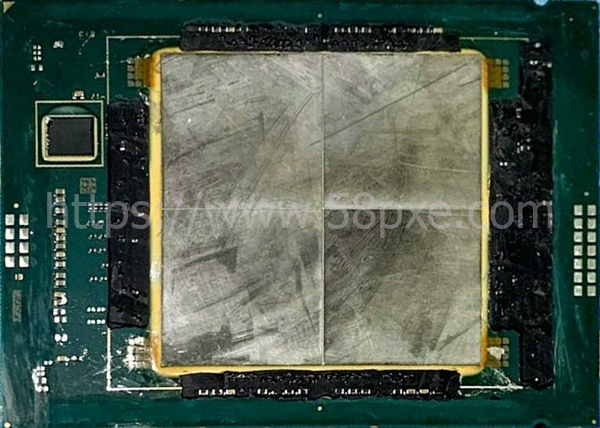

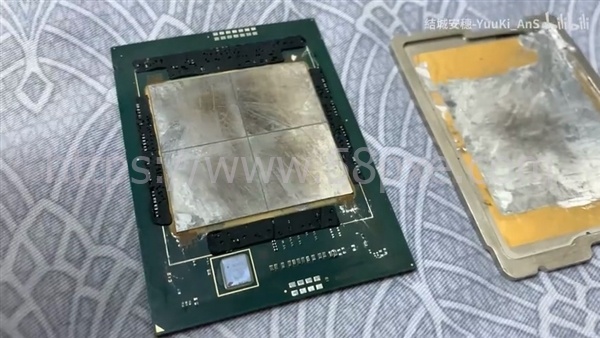

現在,多次曝料Sapphire Rapids規格、實物的網友YuuKi_AnS首次公布了它的內核照,是四個小芯片之一,可以明顯看到確實有15個核心,分成三排布局,但其中一個會被屏蔽掉。
另?yè)?jù)透露,這顆樣品還是ES0階段的早期工程樣品,頻率僅有1.3GHz,同時集成了64GB HBM2E內存。
至于為何出廠就屏蔽4個核心,顯然是出于保證良品率、供貨量的考慮,后續后期成熟了不排除滿血全開的可能。
看起來,10nm SuperFin增強版工藝,也還是不十分給力啊。
根據目前掌握的情報,Sapphire Rapids將采用10nm SuperFin加強版工藝制造,首發支持DDR5內存,最高八通道、4800MHz頻率,同時首次集成HBM2高帶寬內存,最多64GB,并支持下一代傲騰持久內存,隨機訪問帶寬提升多達2.6倍。
技術方面,首發支持PCIe 5.0,最多80條通道,多路互連通道升級為四條UPI 2.0,每路帶寬16GT/s,還支持CXL 1.1高速互連總線,也可以通過PCIe 5.0、CXL連接獨立的FPGA加速器,指令集方面支持INT8、BFloat16精度的AMX、TMIUL。
功耗也相當驚人,TDP上限從270W提高到350W,據說還能解鎖400W。
