為了方便客戶,下面圖解一下INTELS3000AH,S3200SH,S5000V,S5500BC,S2600等INTEL服務器主板,板載RAID設置!
這幾款服務器主板集成陣列進入配置界面的快捷鍵是Ctrl+E(或M),根據提示按住Ctrl+E后等待3秒便進入界面,在管理菜單中可以看到幾個選項,分別是:Configure、Initalinze、Objectes、Rebuild、Check Consistency。
INTEL服務器主板 板載RAID陣列卡設置圖文教程

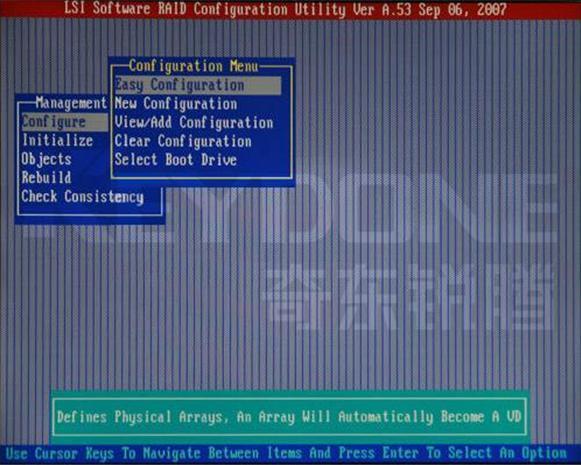

我用的是2塊146G的硬盤開始組建RAID。選擇Configure可以看到:Easy Configuration、New Configuration、View/Add Configuration、Clear Configuration、Select Boot Drive。組建RAID選擇Easy Configuration選項。
INTEL服務器主板 板載RAID陣列卡設置圖文教程

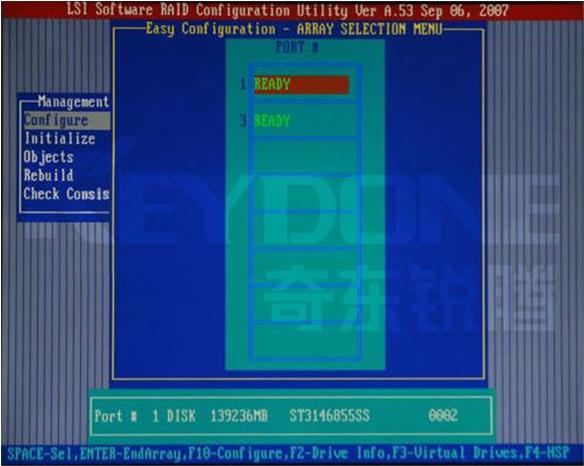

選擇Easy Configuration 按回車后,出現了兩個硬盤的信息1、3 READY。

注意屏幕下方的提示字幕,按空格鍵選擇硬盤
INTEL服務器主板 板載RAID陣列卡設置圖文教程

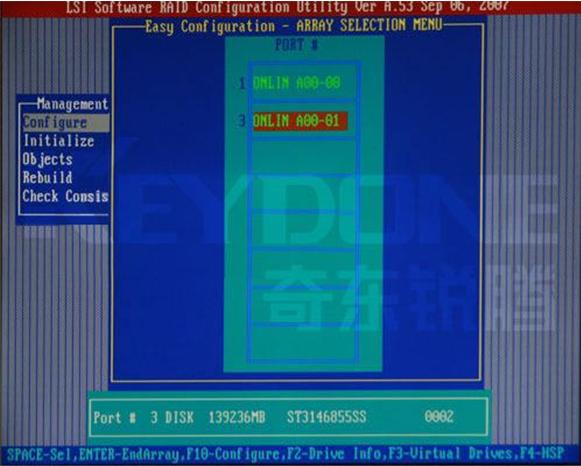

連續按兩下回車之后信息已經改變,對比上圖,選好之后狀態變?yōu)镺NLIN,如下圖。

INTEL服務器主板 板載RAID陣列卡設置圖文教程

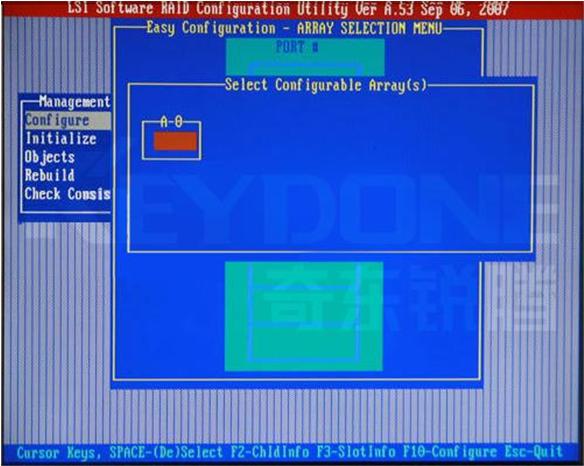

選好要做陣列的硬盤后按F10 繼續選擇,出現如下圖畫面。

INTEL服務器主板 板載RAID陣列卡設置圖文教程

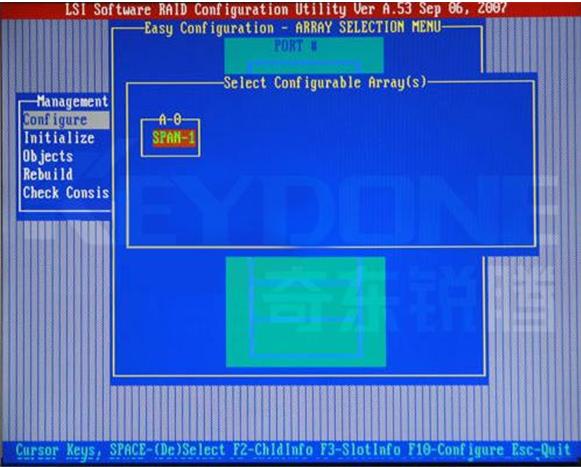

按一下空格鍵,出現下圖畫面。

INTEL服務器主板 板載RAID陣列卡設置圖文教程

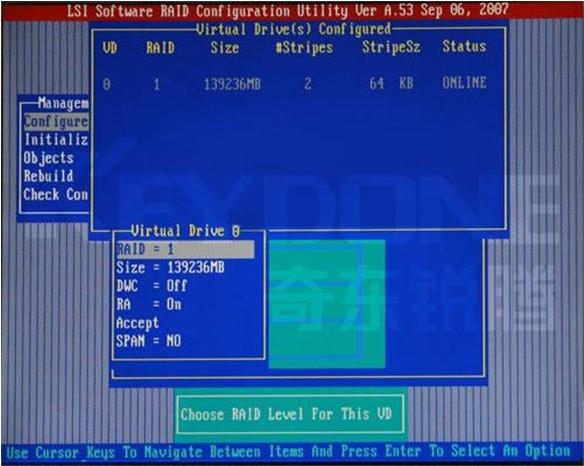

再按F10 鍵繼續配置。

INTEL服務器主板 板載RAID陣列卡設置圖文教程

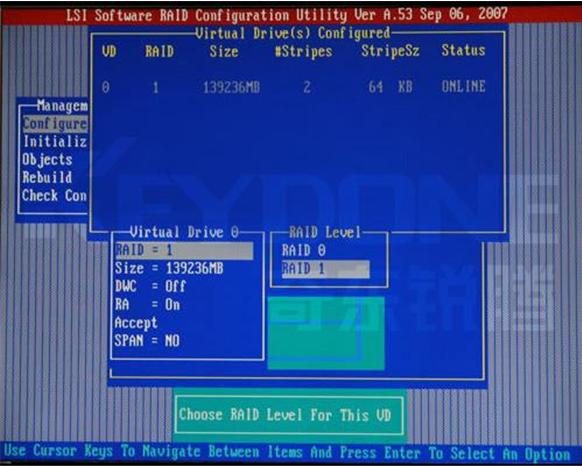

注意屏幕中高亮的地方,按回車可以選擇RAID 模式,因為現在只接了兩塊硬盤,

因此可選的陣列模式只有RAID0 和RAID1。
INTEL服務器主板 板載RAID陣列卡設置圖文教程

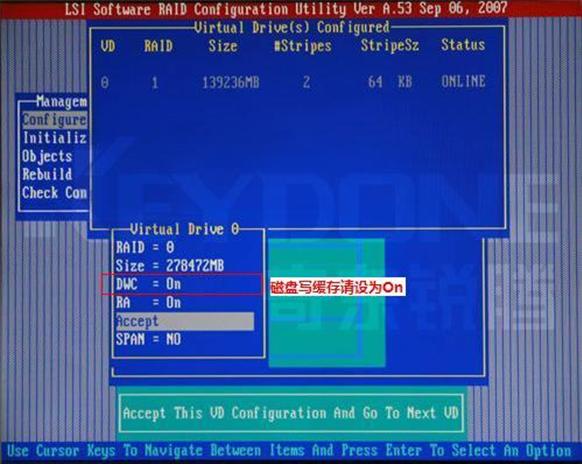

在這里我們選擇RAID0 模式,注意下面的DWC 選項,這一項是磁盤寫緩存選項,將光標移至這一項,

按回車再按方向鍵將其選為On,RA 設為默認的On。
INTEL服務器主板 板載RAID陣列卡設置圖文教程
再選擇Accept 按回車,回到硬盤信息界面

INTEL服務器主板 板載RAID陣列卡設置圖文教程

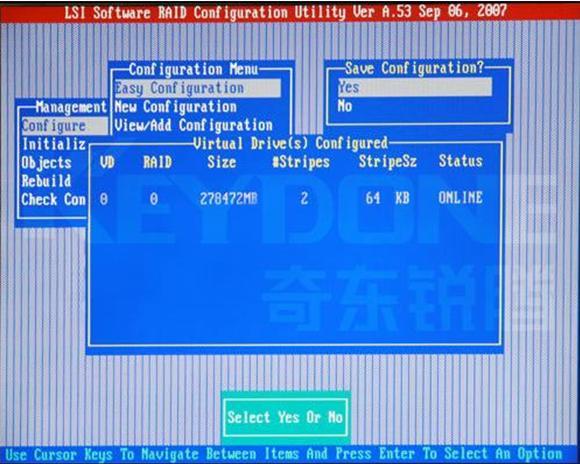

繼續按回車,出現如下保存提示,選擇Yes 確認保存。

INTEL服務器主板 板載RAID陣列卡設置圖文教程
INTEL服務器主板 板載RAID陣列卡設置圖文教程

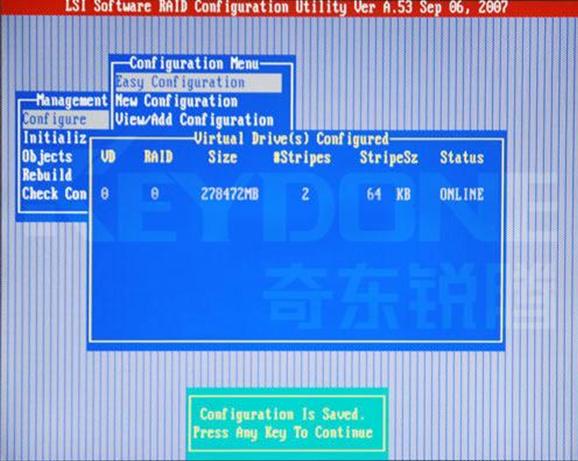

返回到主菜單,使用View/ADD Configuration 察看工作情況,此時已經是RAID 0 在ONLINE 了。如需做多組陣列重復此步驟即可。重啟機器后可以看到RAID 0 已經開始工作。

在次重啟電腦,會在硬盤后面顯示綠色的Online 這就代表RAID 設置成功了 下面就是安裝系統了。。。。。。。。
