1.進入raid卡配置界面

開機自檢到SAS/SATA硬盤控制器提示熱鍵進入配置界面
LSI_1068E陣列卡創建RAID5配置步驟
raid卡配置界面
LSI_1068E陣列卡創建RAID5配置步驟

2.查看raid狀態

選擇objects-virtual drive回車看到配置好的陣列。
LSI_1068E陣列卡創建RAID5配置步驟
在選中的陣列上回車,選擇view/update parameters回車查看陣列參數
LSI_1068E陣列卡創建RAID5配置步驟
LSI_1068E陣列卡創建RAID5配置步驟
磁盤寫緩存和預讀功能可調整
LSI_1068E陣列卡創建RAID5配置步驟

3.刪除raid陣列

刪除陣列將清除raid信息和硬盤里邊的數據,不可恢復,如果有數據的情況下需要提前做好數據備份。
3.1可以使用下圖方式刪除單個陣列。將光標移至欲刪除的陣列上。
LSI_1068E陣列卡創建RAID5配置步驟
DEL鍵刪除選中的陣列,選擇yes確認
LSI_1068E陣列卡創建RAID5配置步驟
3.2刪除陣列選擇configure-clear configuration將清除所有配置的陣列信
LSI_1068E陣列卡創建RAID5配置步驟
選擇yes確認
LSI_1068E陣列卡創建RAID5配置步驟
4.Raid5的配置

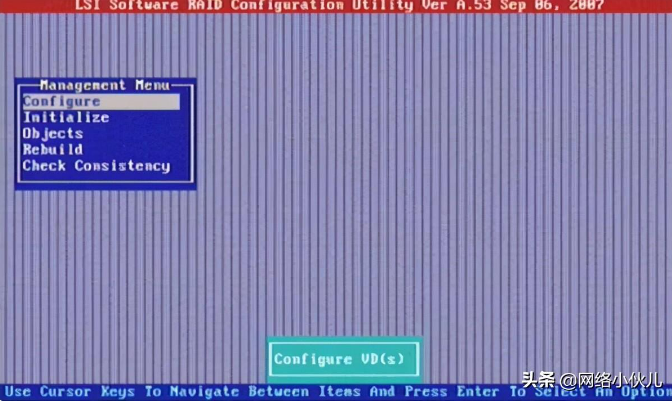

創建raid5,選擇Configure進行raid配置
LSI_1068E陣列卡創建RAID5配置步驟
選擇Easy configuration或View/add Configuration, 注意new configuration將清除原來所有配置,重新配置raid
LSI_1068E陣列卡創建RAID5配置步驟

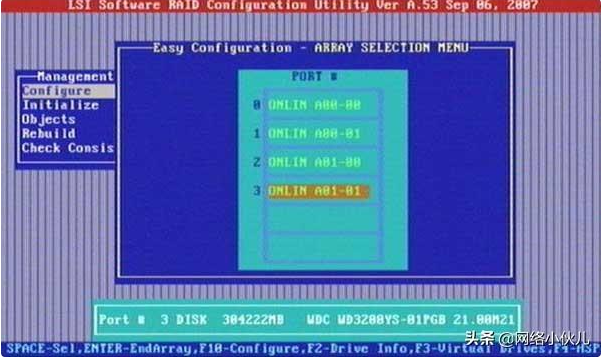

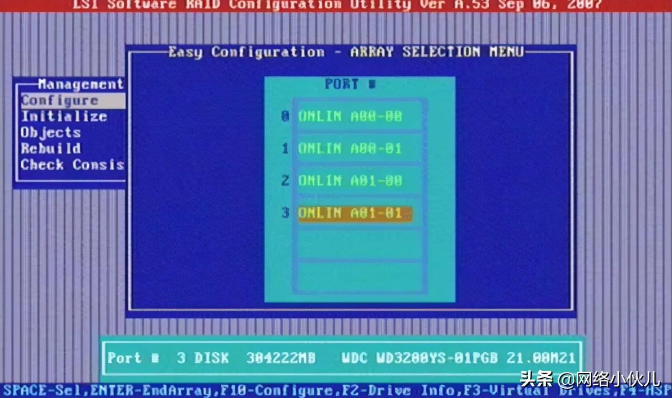

鍵選中要配置為陣列的硬盤,選中的硬盤顯示online狀態。
LSI_1068E陣列卡創建RAID5配置步驟
LSI_1068E陣列卡創建RAID5配置步驟
按下鍵配置
LSI_1068E陣列卡創建RAID5配置步驟

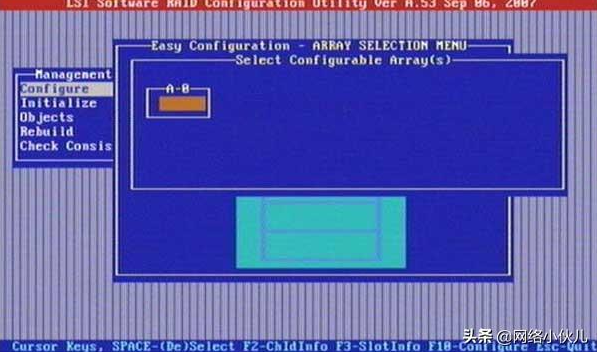

按空格鍵選中陣列1
LSI_1068E陣列卡創建RAID5配置步驟

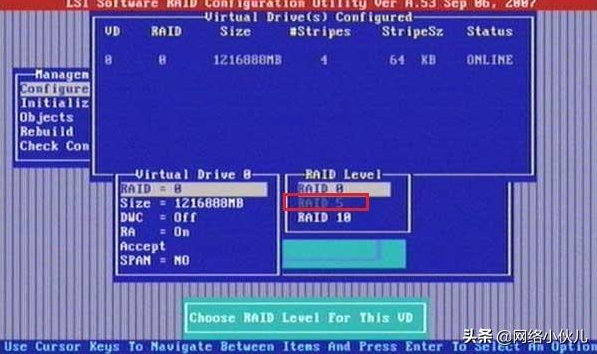

raid5功能需要raid key才能激活使用,未激活時此選項為灰色,即便可配置raid5,陣列數據條帶大小只能是默認的64k,不可調整,選擇accept回車。
LSI_1068E陣列卡創建RAID5配置步驟

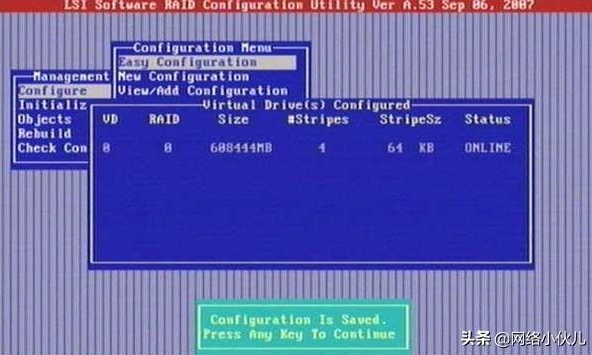

按ESC退出,完成陣列配置,提示是否保存raid信息,選擇yes,Raid5創建完成。
LSI_1068E陣列卡創建RAID5配置步驟
