1.進入raid卡配置界面

開機自檢到SAS/SATA硬盤控制器提示熱鍵進入配置界面
LSI_1068E陣列卡創建RAID1配置步驟
raid卡配置界面
LSI_1068E陣列卡創建RAID1配置步驟

2.查看raid狀態

選擇objects-virtual drive回車看到配置好的陣列。
LSI_1068E陣列卡創建RAID1配置步驟

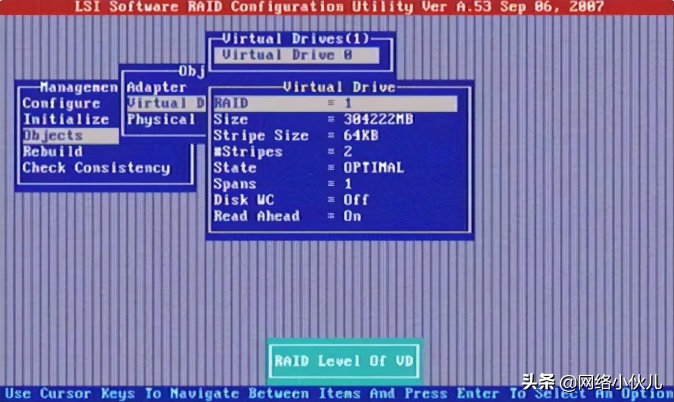

在選中的陣列上回車,選擇view/update parameters回車查看陣列參數
LSI_1068E陣列卡創建RAID1配置步驟
LSI_1068E陣列卡創建RAID1配置步驟
磁盤寫緩存和預讀功能可調整
LSI_1068E陣列卡創建RAID1配置步驟

3.刪除raid陣列

刪除陣列將清除raid信息和硬盤里邊的數據,不可恢復,如果有數據的情況下需要提前做好數據備份。
3.1可以使用下圖方式刪除單個陣列。將光標移至欲刪除的陣列上。
LSI_1068E陣列卡創建RAID1配置步驟
DEL鍵刪除選中的陣列,選擇yes確認
LSI_1068E陣列卡創建RAID1配置步驟
3.2刪除陣列選擇configure-clear configuration將清除所有配置的陣列信
LSI_1068E陣列卡創建RAID1配置步驟
選擇yes確認
LSI_1068E陣列卡創建RAID1配置步驟

4.Raid1配置

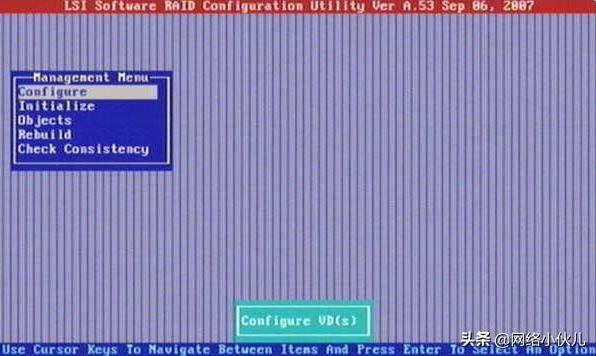

創建raid1,選擇Configure進行raid配置
LSI_1068E陣列卡創建RAID1配置步驟
選擇Easy configuration或View/add Configuration, 注意new configuration將清除原來所有配置,重新配置raid
LSI_1068E陣列卡創建RAID1配置步驟
鍵選中要配置為陣列的硬盤,選中的硬盤顯示online狀態
LSI_1068E陣列卡創建RAID1配置步驟
按下鍵配置
LSI_1068E陣列卡創建RAID1配置步驟
按空格鍵選中陣列1
LSI_1068E陣列卡創建RAID1配置步驟
再次按配置,在raid上回車可以選擇raid1
LSI_1068E陣列卡創建RAID1配置步驟

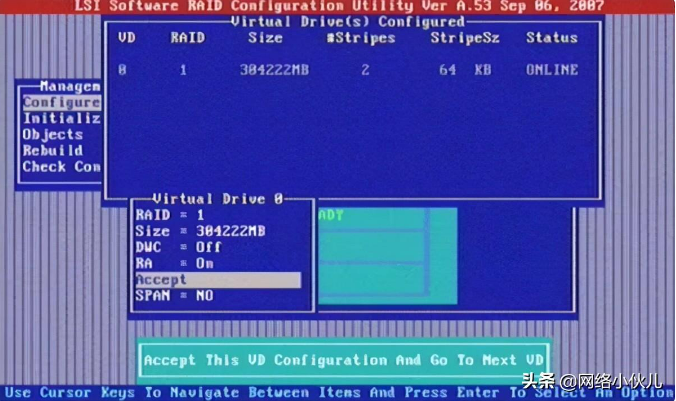

在DWC上回車可以選擇是否打開磁盤寫緩存;在RA上回車可以選擇是否打開預讀功能(這兩項參數均保持默認即可)
LSI_1068E陣列卡創建RAID1配置步驟

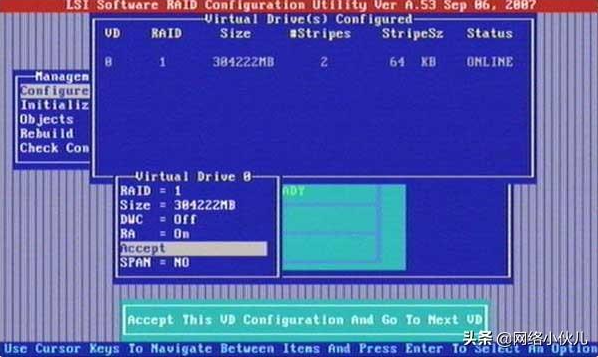

選擇accept回車
LSI_1068E陣列卡創建RAID1配置步驟

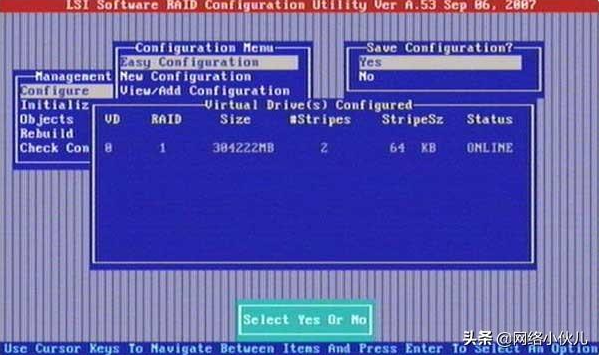

按ESC退出,完成陣列配置,提示是否保存raid信息,選擇yes
LSI_1068E陣列卡創建RAID1配置步驟
Raid1創建完成
LSI_1068E陣列卡創建RAID1配置步驟
