百為路由點對網VPN
說明:百為路由點對網VPN服務,是提供給外部網絡的單個用戶終端,或者路由設備,VPN撥號到百為路由。撥號后,就相當于是百為路由內部的成員,既可以訪問內網資源,也可以通過配置分流規則,指定該VPN用戶,走某個WAN口出去。
舉例應用場景:
-

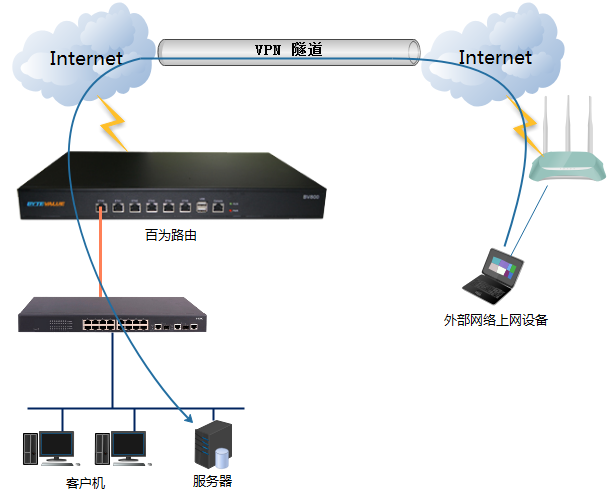

公司內部有ERP服務器,ERP服務器不對外直接開放,公司的內網為192.168.100.xxx,ERP服務器為192.168.100.200。員工在外面出差,遠程訪問公司的ERP服務器。通過VPN撥號到百為路由,可直接訪問ERP服務器。拓?fù)鋱D如下:
-

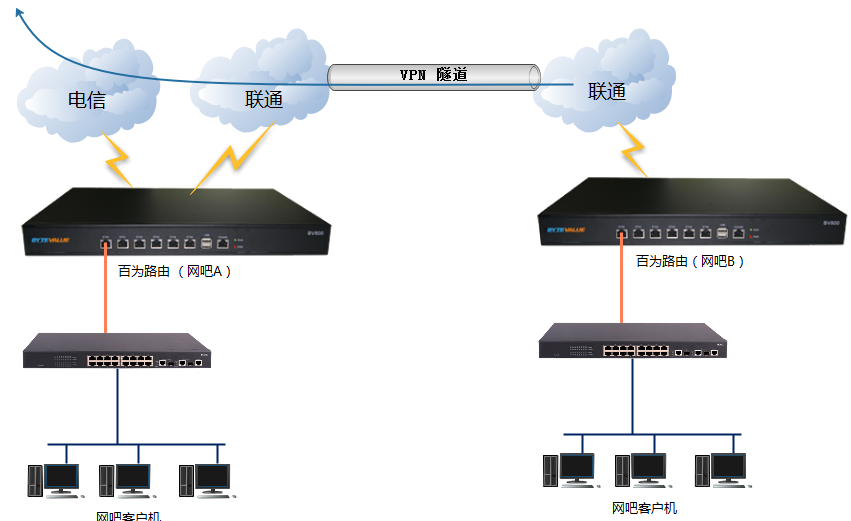

網吧A有電信光纖100M ,聯通光纖200M,網吧B只有聯通光纖200M,網吧A和網吧B為同城,聯通和聯通之間互訪速度極快,延遲極低。網吧B的客戶如果直接玩電信服的游戲,延遲較高,可以通過利用已有的聯通和聯通之間,建立VPN隧道,讓網吧B的客戶,玩電信服的游戲,繞走VPN隧道,再?gòu)木W(wǎng)吧A的電信口出去,降低延遲。拓?fù)鋱D如下:
百為支持的點對網VPN類型:PPTP、L2TP、BPN。其中PPTP\L2TP為標準VPN協議,BPN為百為私有協議的VPN,需要兩端均為百為路由才能建立VPN隧道。
從長期的部署經驗來看,PPTP、L2TP的VPN撥號后容易掉(多數為運營商原因,中間的握手包容易被運營商丟棄),由此不建議用PPTP 和L2TP撥號后,承載“游戲”業務。而B(niǎo)PN的可靠性非常高,適合用來承載“游戲”業務。其次,BPN隧道的建立,要求兩端必須要有公網IP,必須相互能夠直接訪問。而PPTP、L2TP只需要服務端有公網IP即可。
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
點對網VPN服務端配置
1、開啟VPN服務

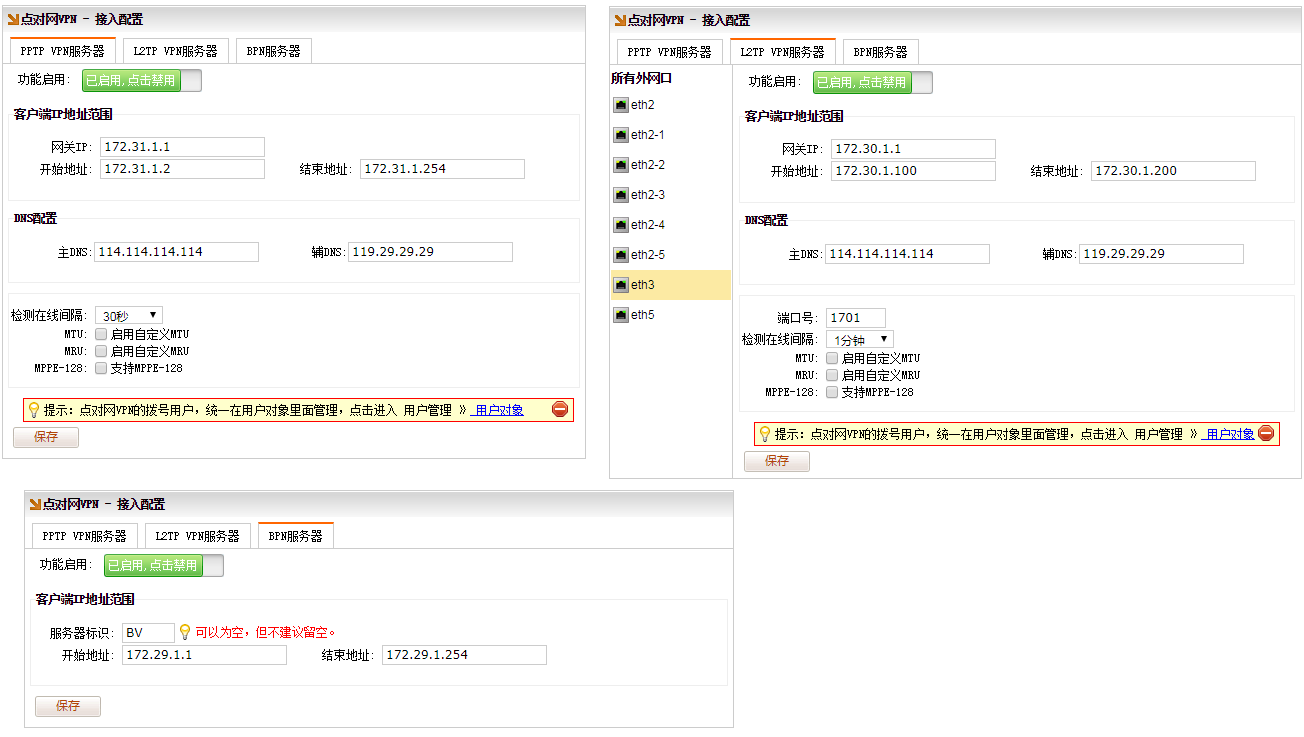

[高級配置]→[點對網VPN]→[接入配置],根據實際需求,開啟VPN服務,并配置分配給VPN客戶端的IP地址范圍。
說明:PPTP、BPN,開啟服務后,所有WAN口的VPN服務都生效狀態;L2TP,開啟服務,則需要選擇某一個WAN口,開啟服務。
注意:1、L2TP 暫不支持IPsec,并無法將百為路由,作為L(zhǎng)2TP服務端和L2TP客戶端同時使用。
2、分配的IP地址范圍,不能和本地,以及對方的內網網段相沖突。比如網吧A內網是192.168.1.xxx 、網吧B內網是192.168.0.xxx,分配給VPN客戶端的IP范圍,則不能是192.168.1.xxx,192.168.0.xxx
2、添加VPN賬戶

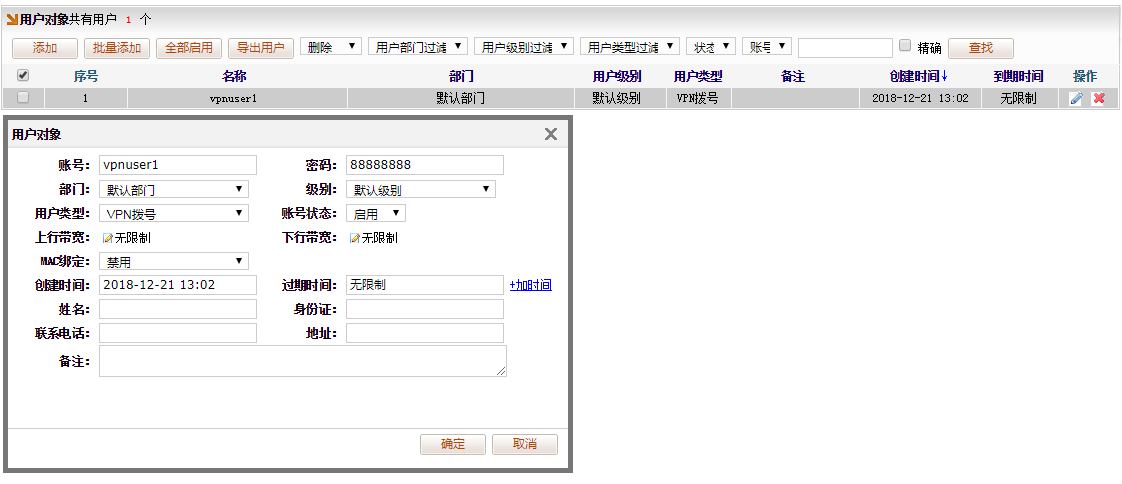

[用戶管理]→[用戶對象]→[接入配置],添加,自定義賬戶名稱和密碼,用戶類型,選擇為“VPN撥號”
客戶機直接VPN客戶端配置
Windows VPN撥號注意事項:Windows創建的VPN撥號,默認需要加密才能撥號,而百為路由VPN服務默認是沒有開啟加密,需要針對情況做修改。分如下兩種情況:
1、路由不開啟加密

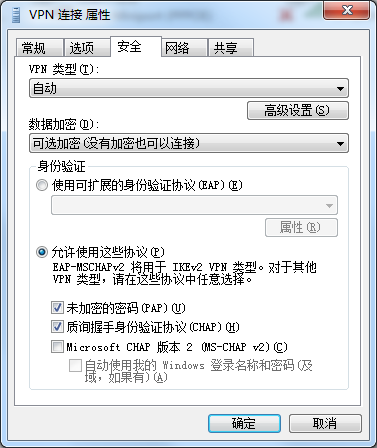

Windows的VPN撥號屬性需要修改 [安全]→[數據加密]的選項,如下圖:
2、路由開啟加密,目前提供MPPE加密(暫不支持L2TP/IPsec 加密)

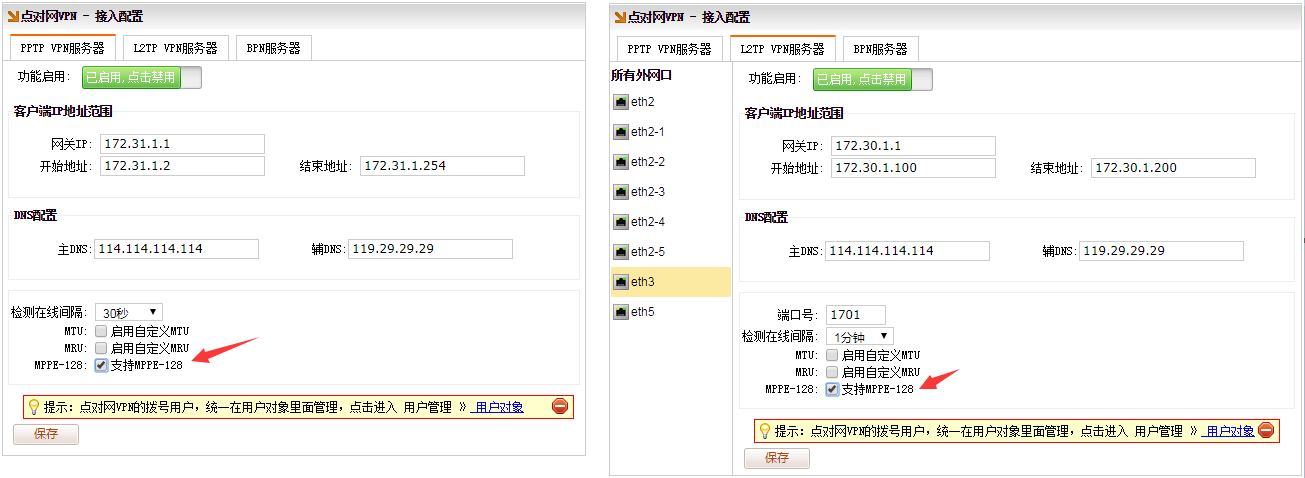

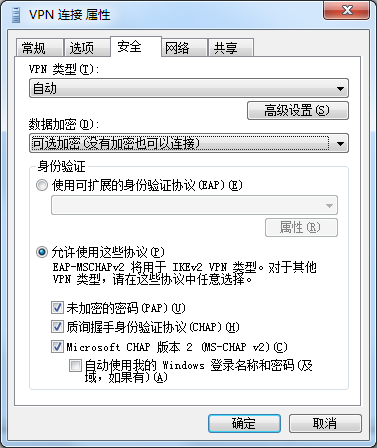

百為路由點對網VPN服務,勾選MPPE;Windows的VPN撥號屬性需要勾選“Microsoft CHAP版本 2”的加密協議
百為路由作為VPN客戶端撥號(標準VPN撥號)

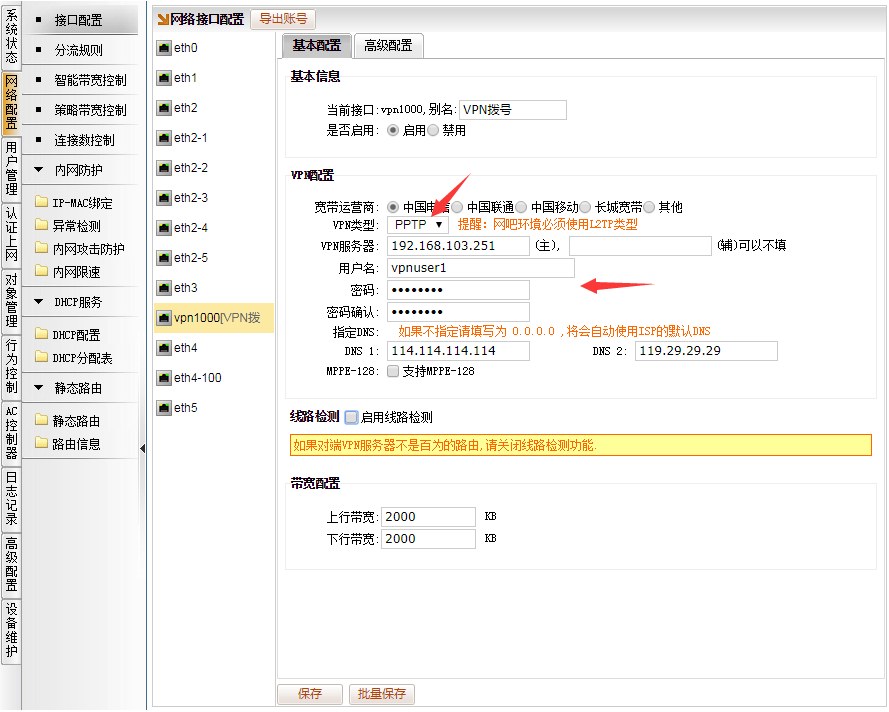

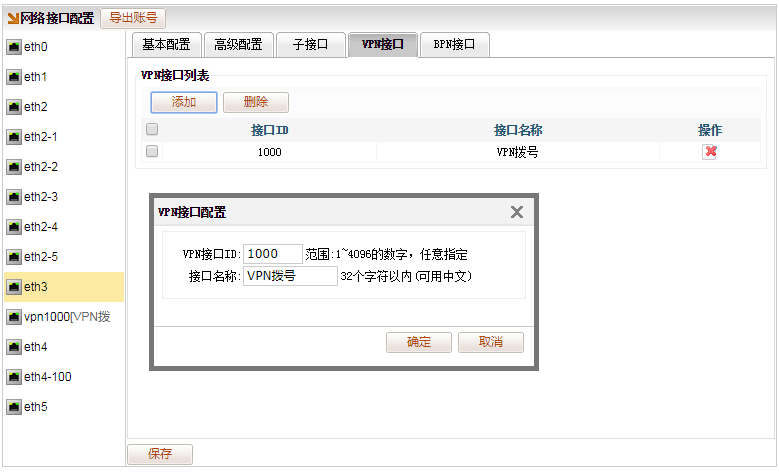

[網絡配置]→[接口配置],選擇創建VPN撥號的外網口,舉例eth3,選擇“VPN接口”,添加,自定義 VPN接口ID,以及名稱
根據服務端提供的VPN類型,選擇PPTP/L2TP,并填入服務端的IP地址,VPN帳號、密碼,點保存。
保存,重啟路由。

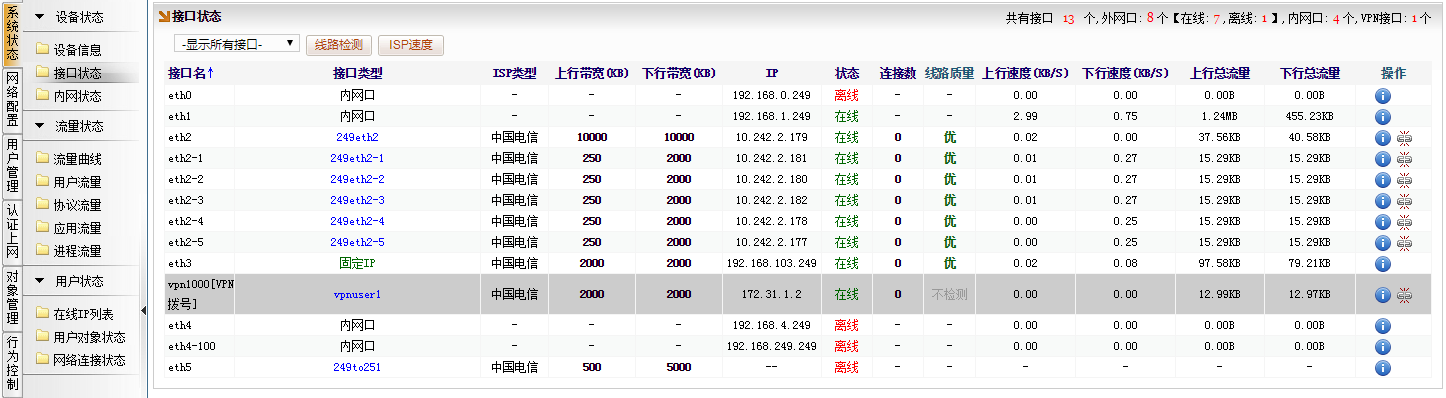

成功撥號后,可以在[系統狀態]→[接口狀態],撥號后所得到的IP 地址。
百為路由作為BPN客戶端撥號

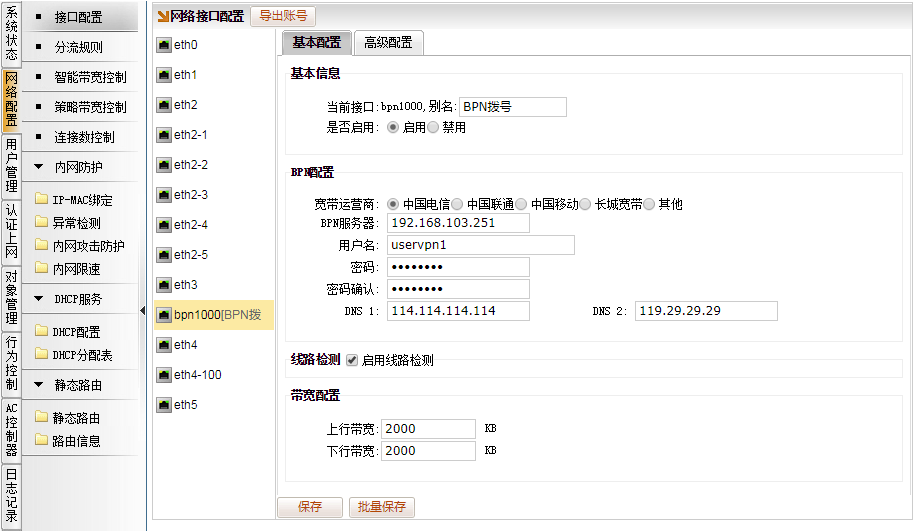

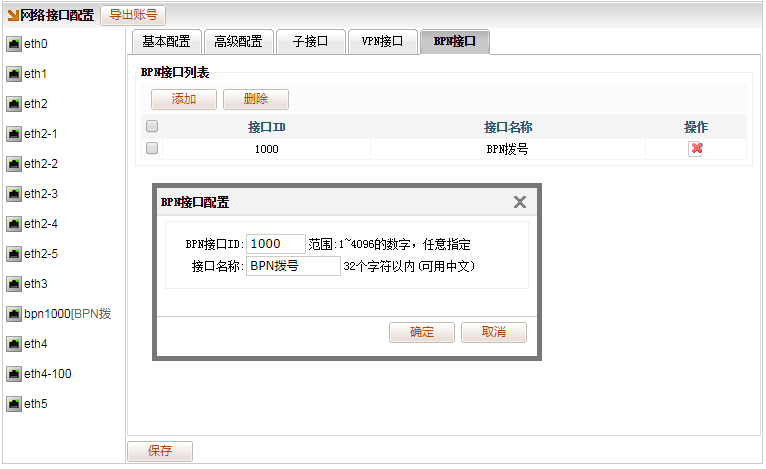

[網絡配置]→[接口配置],選擇創建BPN撥號的外網口,舉例eth3,選擇“BPN接口”,添加,自定義 VPN接口ID,以及名稱
填入服務端的IP地址,VPN帳號、密碼,點保存。
保存,重啟路由。

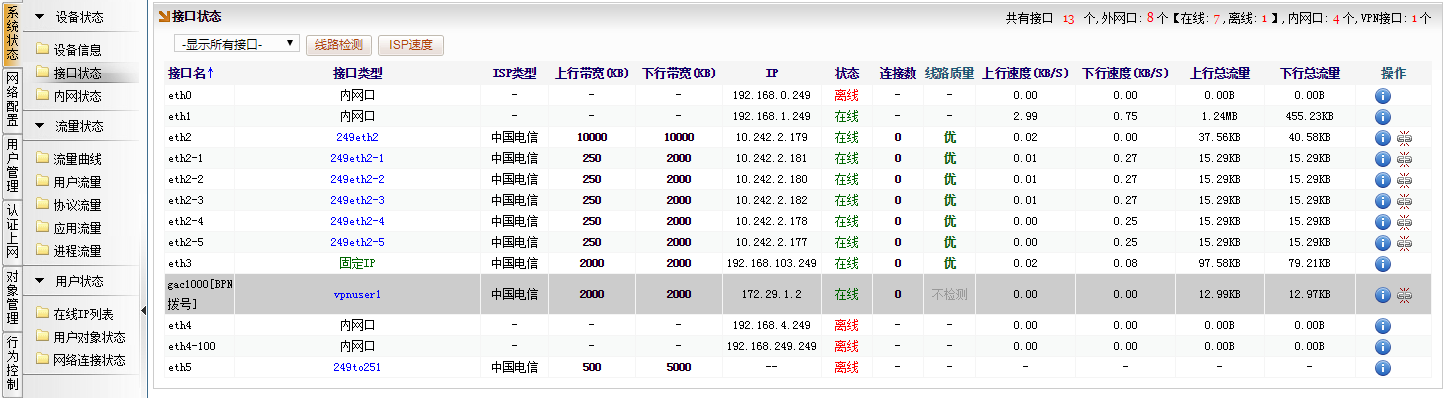

成功撥號后,可以在[系統狀態]→[接口狀態],撥號后所得到的IP 地址。
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
舉例VPN服務端分流VPN用戶走指定線路

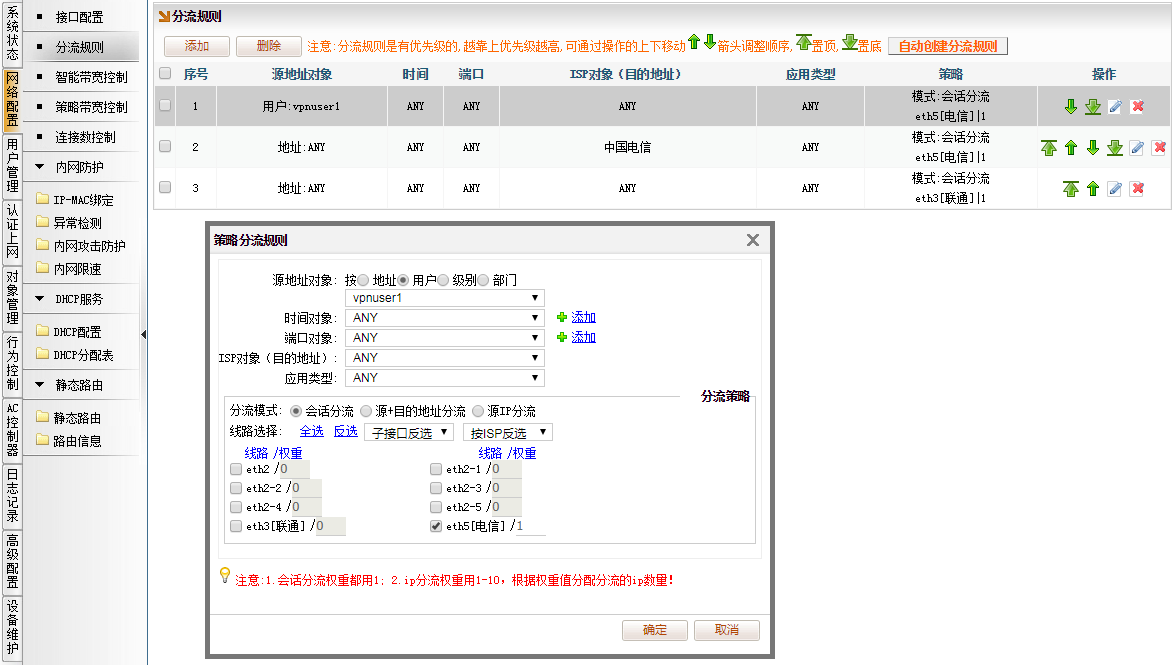

[網絡配置]→[分流規則],添加,源地址對象選擇所之前所添加的VPN用戶,比如“vpnuser1”,勾選要出去的線路,點擊確定,并且規則置頂
