百為路由網對網VPN

說明:百為路由網對網VPN服務,是為兩個獨立的網絡,建立VPN隧道,實現兩個內部之間資源互訪。

要求:

  • 兩個內網的網段,不能一樣。比如一邊的內網是192.168.0.1---192.168.0.255 (192.168.0.0/24),另一邊則不能為0網段,比如用1網段,192.168.1.1---192.168.1.255 (192.168.1.0/24)

  • 必須使用百為路由作為網關

  • 作為服務端需要有公網IP

舉例應用場景:

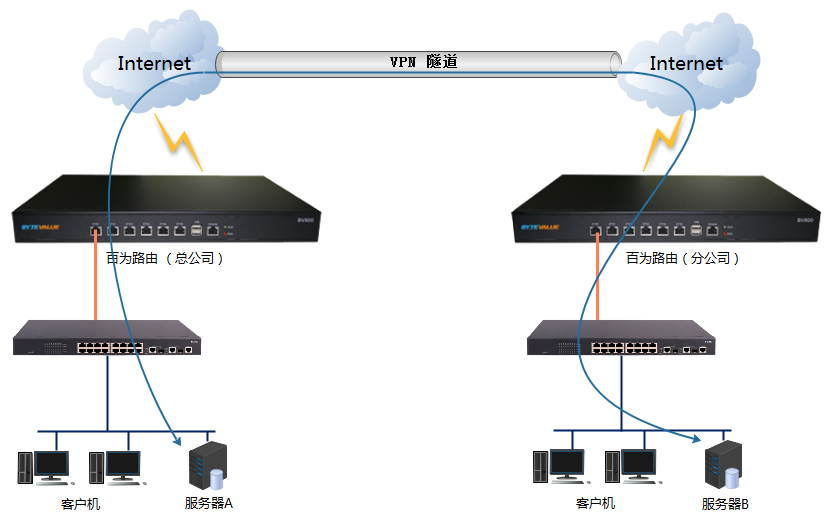

      總公司內部有服務器A,分公司內部有服務器B,服務器A,B均不對外提供服務,總公司的內網為192.168.0.xxx,服務器A為192.168.0.200;分公司的內網為192.168.1.xxx,服務器A為192.168.1.200。要求總公司內部人員能直接訪問192.168.1.200,分公司內部的人員能直接訪問192.168.0.100。拓?fù)鋱D如下:

百為路由網對網VPN

網對網VPN服務端的配置

[高級配置]→[網對網VPN]→[隧道配置]

[參數設置],選擇 “將本設備作為VPN中心服務器” ,自定義密碼,加密與壓縮均選擇 “否” 。

備注:“加密” 和 “壓縮” 僅軟路由以及BV890 以上型號支持

百為路由網對網VPN

[隧道管理],添加,自定義隧道名稱和隧道ID,填入VPN客戶端的內網網段,比如填寫 192.168.1.0 ,掩碼 255.255.255.0

注意,隧道名稱和隧道ID必須服務端和客戶端,配置一致

百為路由網對網VPN

網對網VPN客戶端的配置

[高級配置]→[網對網VPN]→[隧道配置]

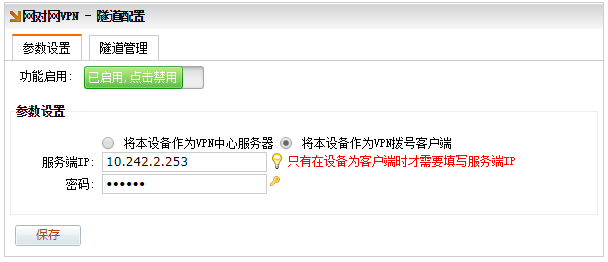

[參數設置],選擇 “將本設備作為VPN撥號客戶端” ,填入VPN服務端的IP,填入與服務端一樣的密碼。

百為路由網對網VPN

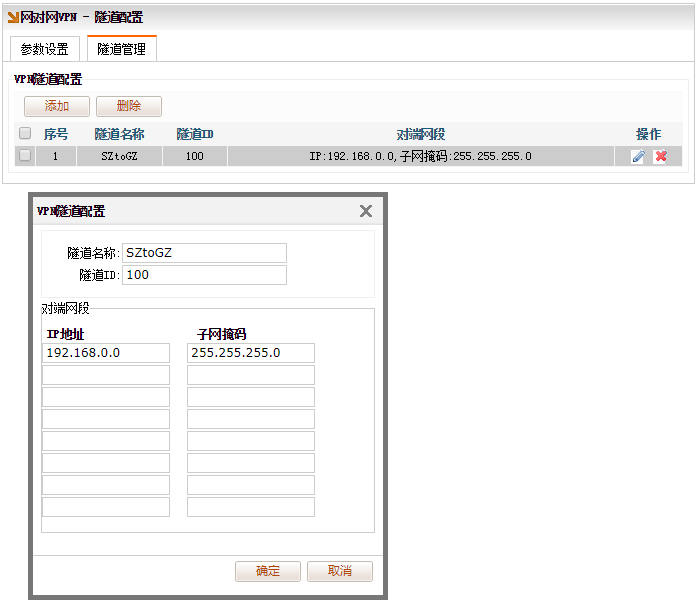

[隧道管理],添加,填入與服務端一樣的隧道名稱和隧道ID,填入服務端的內網網段,比如填寫 192.168.0.0 ,掩碼 255.255.255.0

百為路由網對網VPN

隧道成功建立后,可在VPN服務端、客戶端,在[高級配置]→[網對網VPN]→[隧道狀態],看到建立的連接,如下圖所示:

百為路由網對網VPN

-------------------------------------------------------------------------------------------------------------------------------------------------------------

注意:百為路由的網對網VPN,默認是用第一個WAN口與之相互建立VPN隧道,比如eth1 eth2 eth3 均為WAN口,則eth1為第一個WAN口,網對網VPN使用該口建立連接

建議注意部署的初期,如果有要求指定某個WAN口來建立VPN隧道,先行調整WAN口的順序。或者是在 [設備維護]→[系統設置]→[其他選項],將更新線路選擇,選擇為指定的WAN口。
