二層網管交換機應用——private vlan實現多個vlan共享服務器

admin 路由技術評論1,120字?jǐn)?shù) 979閱讀模式

背景

在很多企業的網絡環境中,不同部門間不能互訪已經是保證企業信息安全的一個基本措施。在這樣的背景下,vlan功能已經是企業在選擇網絡產品的重要依據。

組網難題

在一個中小規模的企業中,一個純二層的網絡已經足以滿足企業的網絡應用,在二層網絡中劃分vlan,達到VLAN間不能互訪,但是網絡中必然會有一些服務器或者出口路由器需要被全部或部分VLAN共享,這個時候應該怎么辦呢?

TPLINK解決方案

TPLINK二層全網絡型交換機,采用private vlan技術幫助企業實現在二層網絡環境中,不同VLAN間共享服務器

用戶需求

某公司網絡要求實現如下應用需求:

1、 要求公司財務部門和銷售部門之間相互隔離,不能相互通信;

2、 要求處于不同交換機下的相同部門的成員能相互通信;

3、 要求各部門均能訪問互聯網和內網服務器。

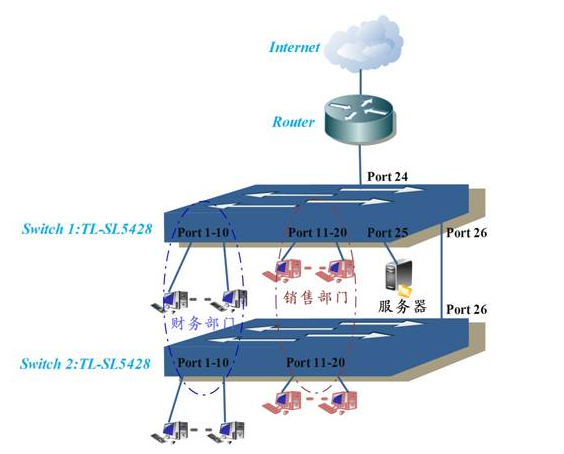

拓?fù)浣Y(jié)構
二層網管交換機應用——private vlan實現多個vlan共享服務器
網絡規劃

根據用戶的需求結合拓?fù)浣Y(jié)構,對VLAN的劃分進行如下規劃:

●在兩個交換機上都創建一個vlan ID為2的Primary VLAN,該P(yáng)rimary VLAN包含所有端口。

●創建VLAN ID為3的Secondary VLAN,在Switch 1上端口成員包括1-10,在Switch 2上端口成員包括1-10;

●建VLAN ID為4的Secondary VLAN,在Switch 1上端口成員包括11-20,在Switch 2上端口成員包括11-20

配置步驟

配置Switch 1:

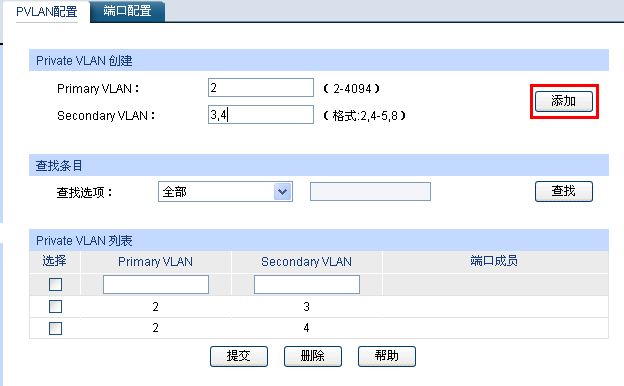

1) 進入交換機管理頁面->vlan->private vlan添加Primary VLAN 2,Secondary VLAN 3,4
二層網管交換機應用——private vlan實現多個vlan共享服務器

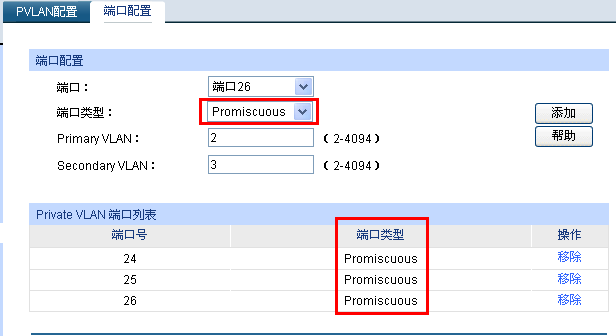

2) 在端口配置中將兩個vlan的公共端口設置為Promiscuous模式,如下圖所示,這樣24,25,26號端口會被所有屬于Primary VLAN2的Secondary VLAN所包含。
二層網管交換機應用——private vlan實現多個vlan共享服務器

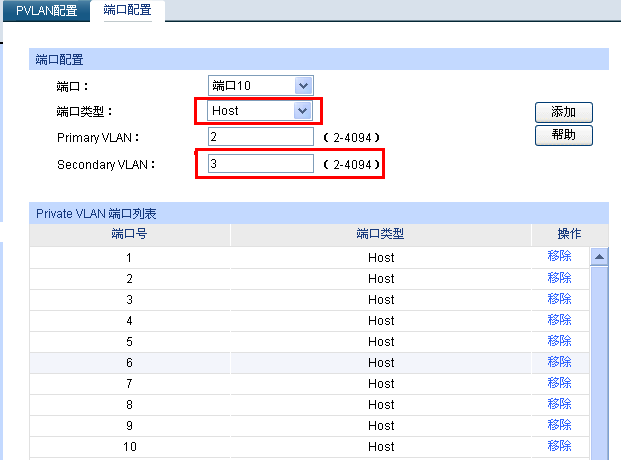

3) 將1-10號端口的端口類型設置為Host,并將其加入到Secondary VLAN 3中
二層網管交換機應用——private vlan實現多個vlan共享服務器

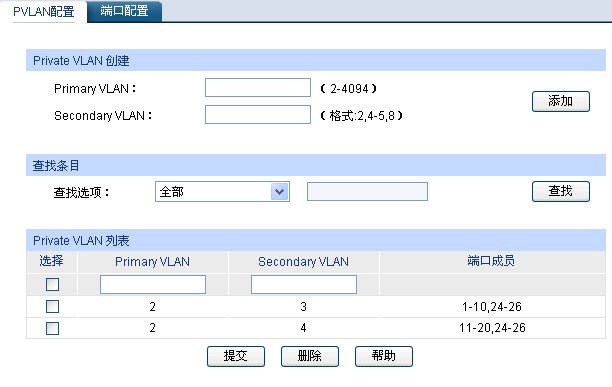

4) 同樣把11-20號端口劃分到Secondary VLAN 4中,這個時候查看PVLAN設置,可以看到下圖所示
二層網管交換機應用——private vlan實現多個vlan共享服務器

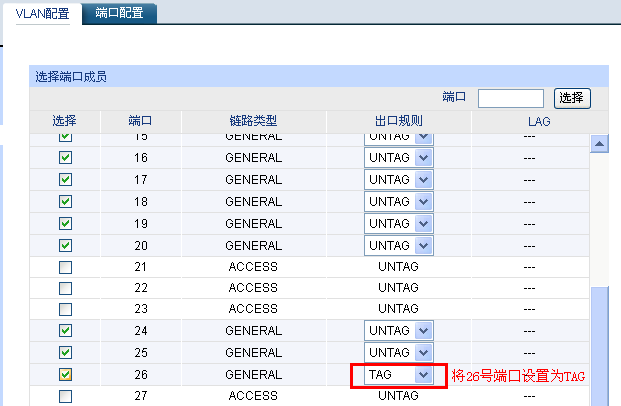

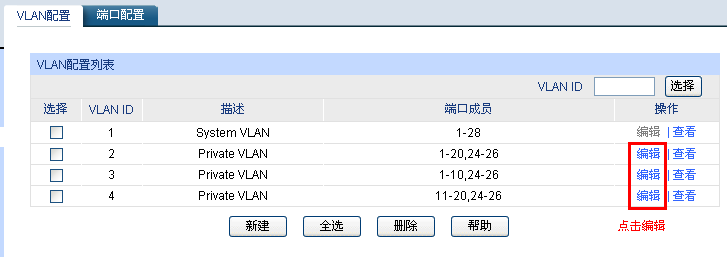

5) 由于26號接口是級聯接口,所以要將出口規則設置為tag,點擊VLAN->802.1Q VLAN,將Private VLAN 2,3,4 中的26號端口出口規則設置為tag
二層網管交換機應用——private vlan實現多個vlan共享服務器
二層網管交換機應用——private vlan實現多個vlan共享服務器
這樣switch1就設置完畢了,然后通過同樣的方法在Switch 2上配置Private vlan。

配置完成后即可實現應用需求
