北京電信通_百為路由VPN 相關配置

admin 百為流控評論1,379字數 1778閱讀模式

北京電信通的線路,LAN口配置的是電信通的公網IP,WAN口則配置為電信通上游設備的局域網IP。

以下教材,是電信通撥號電信通的場景

---------------------------------------------------------    百為VPN 服務端配置   ------------------------------------------------------------

使用百為路由在電信通場景,搭建VPN服務。服務端有以下注意事項:

* 啟用PPTP VPN 服務

[高級配置]→[點對網VPN]→[PPTP VPN配置]

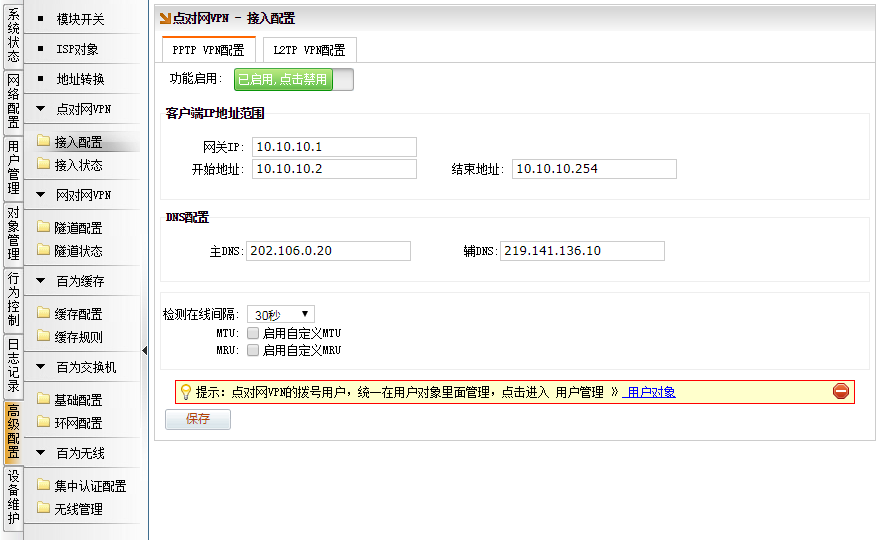

配置如下圖所示,打開功能開關,填入VPN分配的地址池(VPN地址池切勿跟本網吧的內網,以及跟對方網吧的內網沖突,分配私網IP地址)

DNS 配置(提供什么運營商資源給對方VPN客戶端用 ,就填寫對應的運營商的DNS)

北京電信通_百為路由VPN 相關配置

* 啟用L2TP VPN 服務

[高級配置]→[點對網VPN]→[L2TP VPN配置]

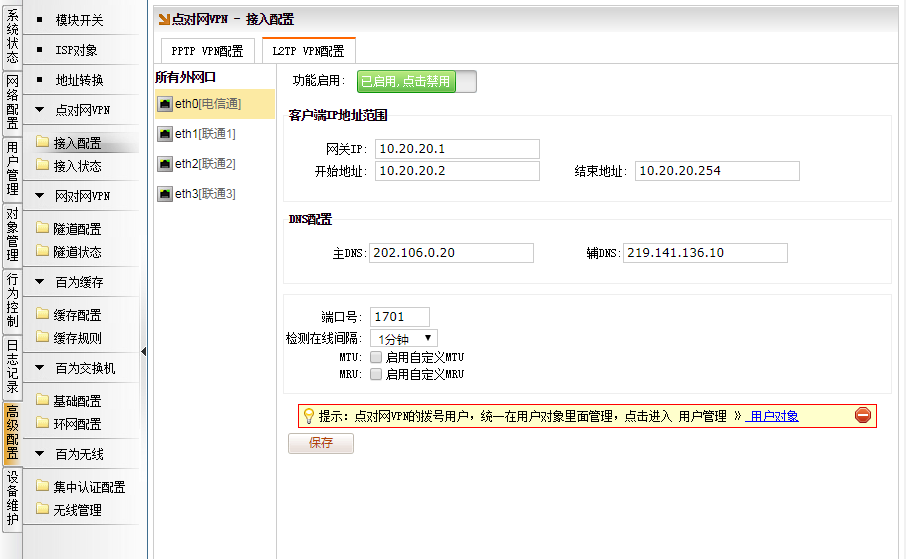

配置如下圖所示,打開功能開關,填入VPN分配的地址池(VPN地址池切勿跟本網吧的內網,以及跟對方網吧的內網沖突,分配私網IP地址)

DNS 配置(提供什么運營商資源給對方VPN客戶端用 ,就填寫對應的運營商的DNS)

北京電信通_百為路由VPN 相關配置

注意:百為路由的L2TP服務基于WAN口開啟的,介于電信通的WAN口是個電信通上游的局域網IP。

需要做地址轉換,配置如下圖所示

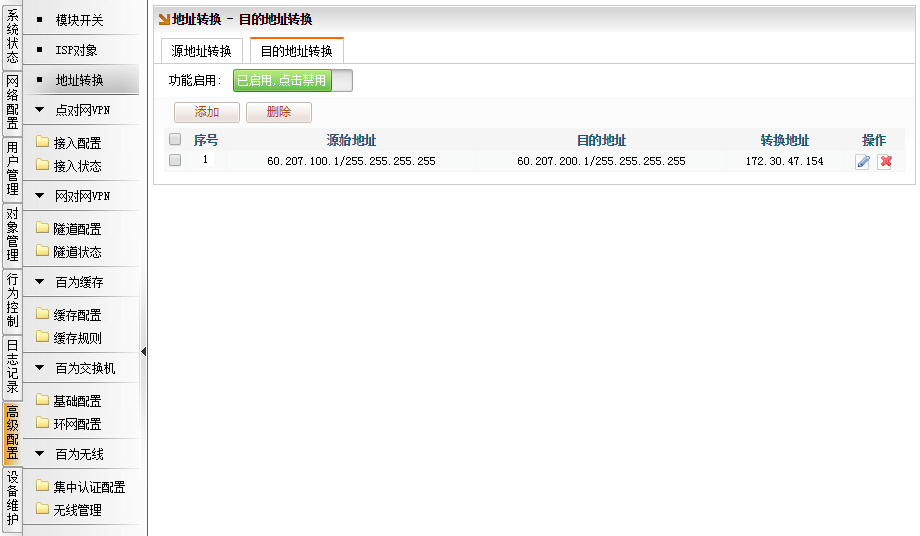

[高級配置]→[地址轉換]→[目的地址轉換]

比如:60.207.100.1 是對方的的網吧的公網IP(VPN客戶端)

          60.207.200.1 是本網吧的公網IP (VPN客戶端)

          172.30.47.154  是本網吧的接電信通的口的WAN口的私網IP

由于百為的L2TP服務是建立于172.30.47.154基礎上。

需要配置目的地址轉換規則,當對方VPN,撥號到本網吧的 60.207.200.1后,轉給 172.30.47.154

北京電信通_百為路由VPN 相關配置

對VPN撥號過來的地址,做NAT

[網絡配置]→[接口配置],選擇電信通的接口,比如eth0,進入[高級配置]

點擊 “高級”

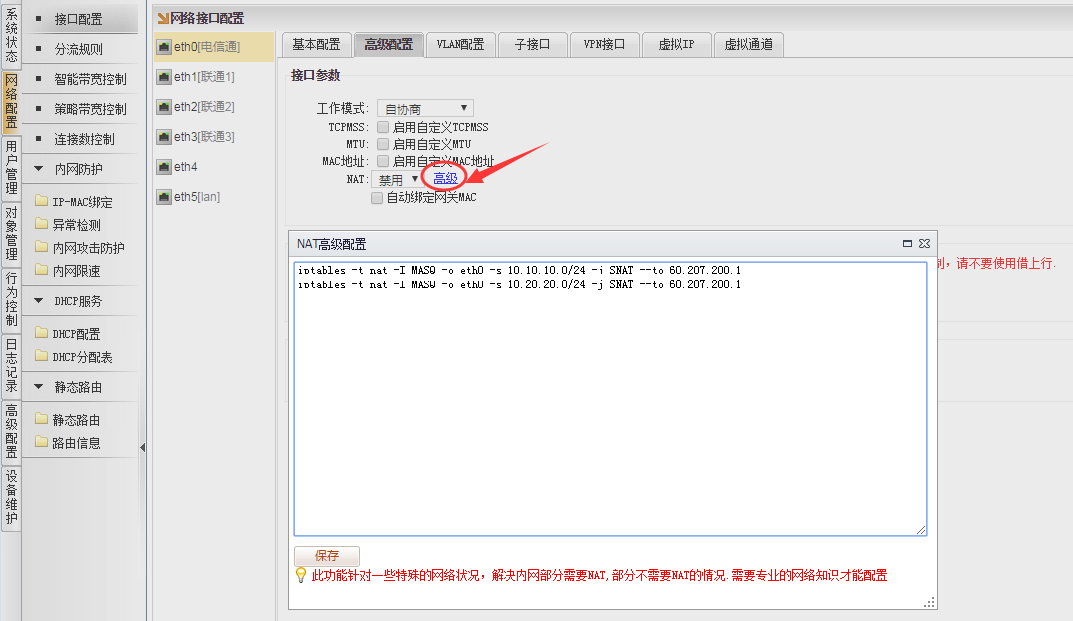

編輯框填入

iptables -t nat -I MASQ -o eth0 -s 10.10.10.0/24 -j SNAT --to 60.207.200.1

iptables -t nat -I MASQ -o eth0 -s 10.20.20.0/24 -j SNAT --to 60.207.200.1

以上命令,表示對VPN的網段,從eth0出口的,做源地址轉換,轉成 60.207.200.1 的公網IP上網

北京電信通_百為路由VPN 相關配置

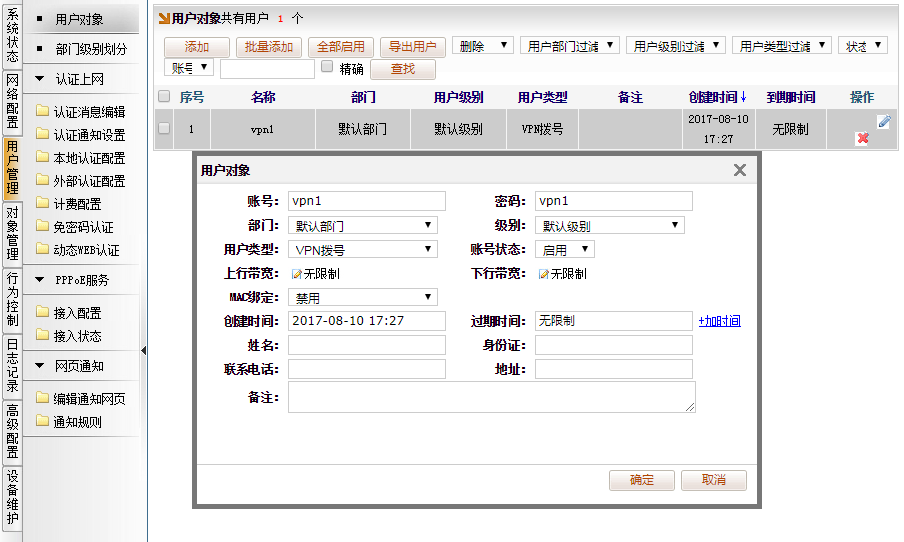

[用戶管理]→[用戶對象],添加用戶,選擇用戶類型“VPN撥號”,自定義賬號名和密碼。

北京電信通_百為路由VPN 相關配置

--------------------------------------------------    百為VPN 客戶端端配置   -------------------------------------------------------

使用百為路由在電信通場景,WAN口添加VPN客戶端。VPN客戶端有以下注意事項:

[網絡配置]→[接口配置],選擇電信通的接口,比如eth5,點擊“VPN接口”

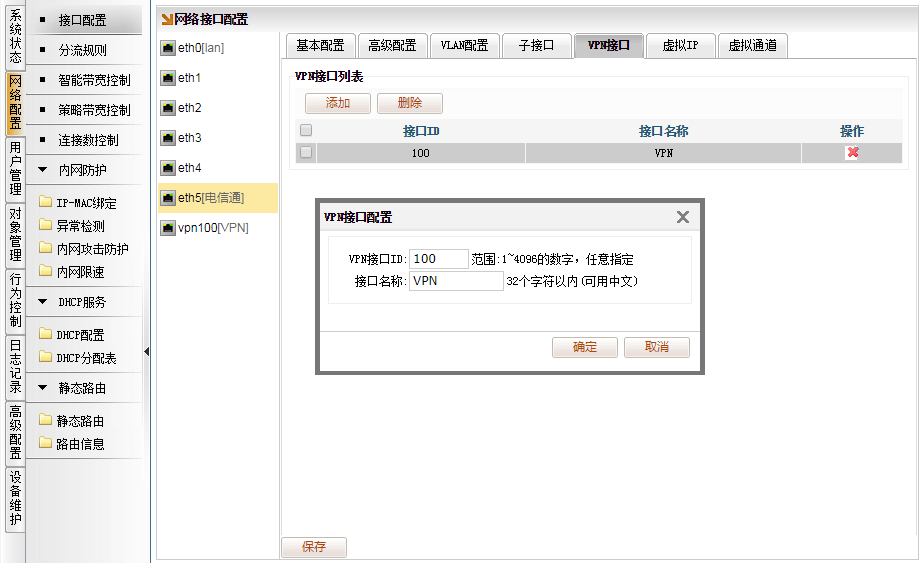

添加,自定義個VPN ID ,接口名稱自定義。

北京電信通_百為路由VPN 相關配置

添加后,左邊欄會顯示出所添加的VPN接口。

[網絡配置]→[接口配置],選擇VPN的接口,比如vpn100,點擊“基本配置”

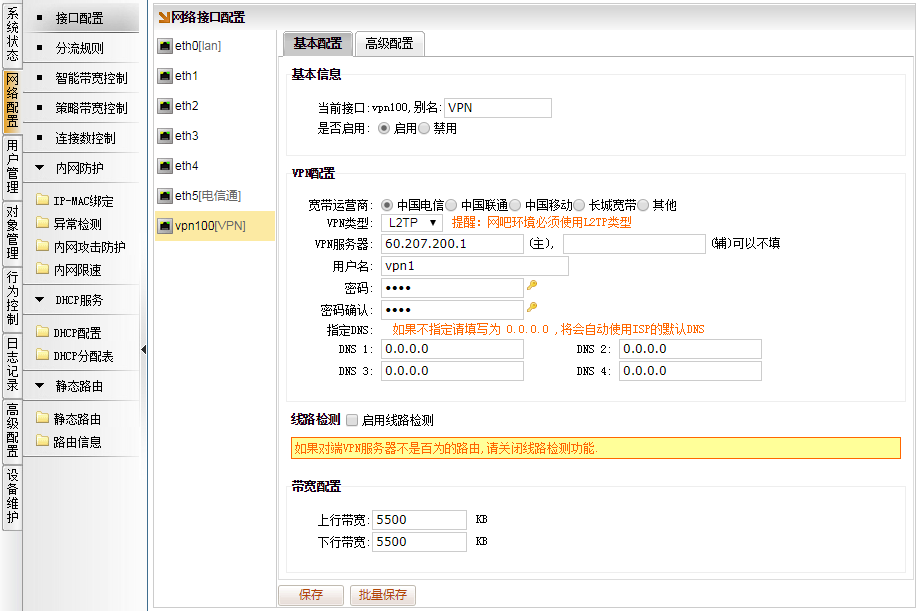

以 L2TP服務為例,VPN 類型選擇 L2TP ,VPN服務器 填入VPN服務端的電信通公網IP,并填入VPN服務端所創建的VPN 賬戶、密碼。點保存

北京電信通_百為路由VPN 相關配置

[網絡配置]→[接口配置],選擇VPN的接口,比如vpn100,點擊“高級配置”

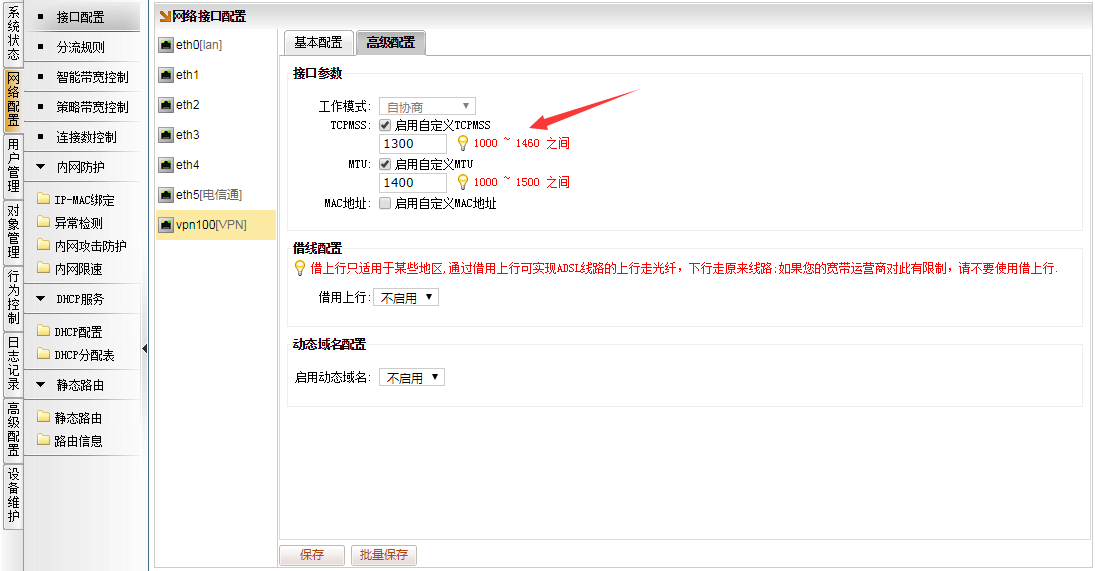

TCPMSS 建議值 填寫1300; MTU建議值 填寫 1400  點保存

北京電信通_百為路由VPN 相關配置

注意:百為路由的L2TP服務基于WAN口開啟的,介于電信通的WAN口是個電信通上游的局域網IP。

需要做地址轉換,配置如下圖所示

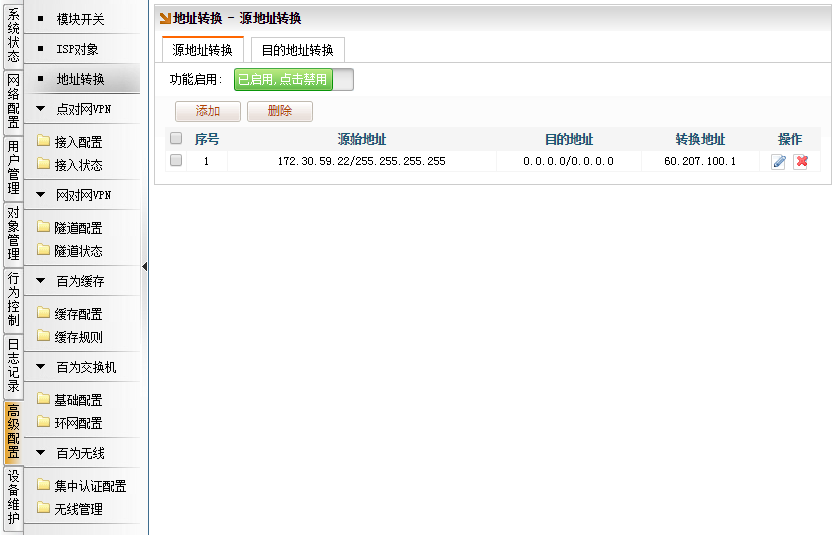

[高級配置]→[地址轉換]→[源地址轉換]  (有別于VPN服務端,此處是做源地址轉換)

比如:60.207.100.1 是本網吧的公網IP(VPN客戶端)

          172.30.59.22 是本網吧的接電信通的口的WAN口的私網IP

這個規則的用途,通過源地址轉換后,VPN客戶端的網吧,以60.207.100.1 的IP去撥號VPN服務端

通常這個規則不用特殊去配置,百為路由授權認證,更新。部署前期已經配置該規則,以上只做講解

北京電信通_百為路由VPN 相關配置
