iptables實戰-DNAT、SNAT和負載均衡

admin Linux運維評論831字?jǐn)?shù) 4622閱讀模式
摘要

本文主要涉及了三個實驗:利用iptabels實現SNAT、DNAT和出向負載均衡。

一、路由轉發與SNAT實驗

iptables實戰-DNAT、SNAT和負載均衡

環

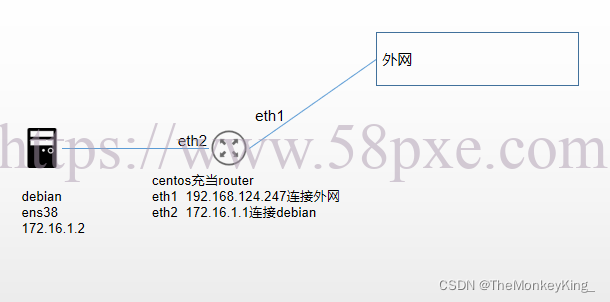

debian機器位于內網,有一個網卡ens38,ip地址172.16.1.2/24,網關為172.16.1.1(router的eth2)

router機器位于內網和外網的邊界,有2個網卡eth1和eth2,eth1地址192.168.124.247接外網,網關192.168.124.1;eth2地址172.16.1.1,連接debian

在網卡配置正確的情況下,此時使用debian機器是可以直接ping通172.16.1.1,但是無法ping通任何外網地址。但是debian機器可以ping通router上eth1的ip192.168.124.247。部分同學可能對這一現象不太理解,原因簡單陳述一下:在linux系統中,ip地址是屬于內核而非網卡的。在這個案例中,debian?ping?192.168.124.247時,發現該ip和自己不是同一網段,因此將數據包發往172.16.1.1,此時數據包的dst?ip為192.168.124.247,dst?mac為eth2的mac。router解開mac發現是自己的mac(eth2的mac),繼續解包,再解開ip發現也是自己的(eth1的ip),所以直接回包,此時兩者可以通信。

debian機器無法ping通任何外網地址的原因是,數據包到網關router后,router沒有打開ip_forword參數,因此會直接丟棄目的地址不屬于自己的包。因此第一步需要打開該參數。在router上打開路由轉發功能:

echo 1 > /proc/sys/net/ipv4/ip_forward

此時debian的數據包經過router時會被路由轉發,但是仍然無法和外界通信。原因是外界沒有返回172.16.1.2的路由。此時的解決方案是在router上增加一條snat規則。這樣debian機器出網時被snat成router的eth1上的ip,外網回包時先回給router機器,router機器根據原來的snat映射修改回包的目的地址,再發送給debian機器。

iptables -t nat -A POSTROUTING -s 172.16.1.0/24 -o eth0 -j SNAT --to-source 192.168.124.247

時debian

、DNAT實驗

環

,現個網絡router(192.168.124.247)debian(172.16.1.2)網絡內網debian機,sshrouterdebian,router個32200,debian機22

實現

數據達router機,。監32200應,應PREROUTING。PREROUTINGdnat規,使ssh?192.168.124.24732200時,172.16.1.2,22。

、負nat實驗

環

iptables實戰-DNAT、SNAT和負載均衡

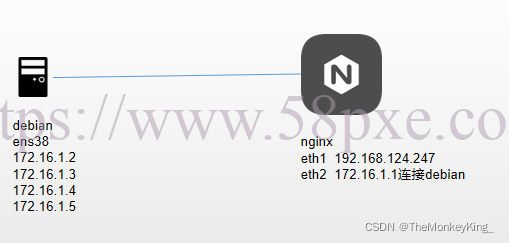

debian機4個ip,實現4個ip網絡。

便驗,個nginxnginxip

location / {
      return 200 <span data-raw-text="" "="" data-textnode-index-1671119076312="26" data-index-1671119076312="1621" data-textnode-notemoji-index-1671119076312="1621" class="character">"$remote_addr\n<span data-raw-text="" "="" data-textnode-index-1671119076312="28" data-index-1671119076312="1636" data-textnode-notemoji-index-1671119076312="1636" class="character">";
      }

請nginx,nginxip,實現。

debian機網

auto ens38
iface ens38 inet static
address 172.16.1.2
netmask 255.255.255.0
gateway 172.16.1.1
auto ens38:1
iface ens38:1 inet static
address 172.16.1.3
netmask 255.255.255.0
auto ens38:2
iface ens38:2 inet static
address 172.16.1.4
netmask 255.255.255.0
auto ens38:3
iface ens38:3 inet static
address 172.16.1.5
netmask 255.255.255.0

實現

機時會認使個網ip,POSTROUTINGip。iptables個statistic擴,實現負。

statistic擴

statistic
This module matches packets based on some statistic condition. It supports two distinct modes settable with the --mode option.
Supported options:
該模塊根據一些統計條件匹配報文。 它支持兩個不同的模式,可通過--mode選項設置。

--mode mode
Set the matching mode of the matching rule, supported modes are random and nth.
設置匹配規則的匹配模式,支持的匹配模式為random和nth。
[!] --probability p
Set the probability for a packet to be randomly matched. It only works with the random mode. p must be within 0.0 and 1.0. The supported granularity is in 1/2147483648th increments.
設置報文被隨機匹配的概率。 它只適用于隨機模式。P必須在0.0和1.0之間。 支持的粒度增量為1/2147483648。
[!] --every n
Match one packet every nth packet. It works only with the nth mode (see also the --packet option).
每n個包匹配一個包。 它只適用于nth個模式(同時請參閱--packet選項)。
--packet p
Set the initial counter value (0 <= p <= n-1, default 0) for the nth mode.
設置初始計數器。計數器=p的時候,命中規則。0 <= p <= n-1,p=n-1之后,下一次會被重置為0。如果不設置則默認是0。只適用于nth模式

https://ipset.netfilter.org/iptables-extensions.man.html

進設。

iptables -A POSTROUTING  -t nat -d 192.168.127.247 -m statistic --mode nth --every 4 --packet 0 -j SNAT --to-source 172.16.1.2
iptables -A POSTROUTING  -t nat -d 192.168.127.247 -m statistic --mode nth --every 3 --packet 0 -j SNAT --to-source 172.16.1.3
iptables -A POSTROUTING  -t nat -d 192.168.127.247 -m statistic --mode nth --every 2 --packet 0 -j SNAT --to-source 172.16.1.4
iptables -A POSTROUTING  -t nat -d 192.168.127.247 -m statistic --mode nth --every 1 --packet 0 -j SNAT --to-source 172.16.1.5
計數器變化:
第一個tcp會話:0 ,第一條命中,對應計數器+1,被snat成172.16.1.2
第二個tcp會話:10,第二條命中,對應計數器+1, 被snat成172.16.1.3
第三個tcp會話:210,第三條命中,對應計數器清+1, 被snat成172.16.1.4
第四個tcp會話:3210,第四條命中,對應計數器+1,同時所有計數器都打到every上限,所有計數器清0, 被snat成172.16.1.2
。。。。進入下一個循環,以此類推

nat規

root@debian:~# iptables -nL -t nat
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
SNAT       all  --  0.0.0.0/0            192.168.124.247      statistic mode nth every 4 to:172.16.1.2
SNAT       all  --  0.0.0.0/0            192.168.124.247      statistic mode nth every 3 to:172.16.1.3
SNAT       all  --  0.0.0.0/0            192.168.124.247      statistic mode nth every 2 to:172.16.1.4
SNAT       all  --  0.0.0.0/0            192.168.124.247      statistic mode nth every 1 to:172.16.1.5

實現負

root@debian:~# curl 192.168.124.247
172.16.1.2
root@debian:~# curl 192.168.124.247
172.16.1.3
root@debian:~# curl 192.168.124.247
172.16.1.4
root@debian:~# curl 192.168.124.247
172.16.1.5
root@debian:~# curl 192.168.124.247
172.16.1.2
root@debian:~# curl 192.168.124.247
172.16.1.3
root@debian:~# curl 192.168.124.247
172.16.1.4
root@debian:~# curl 192.168.124.247
172.16.1.5
