電腦網線水晶頭接法和電腦主板跳線接法

admin 技術文章評論776字?jǐn)?shù) 193閱讀模式

一、網線水晶頭

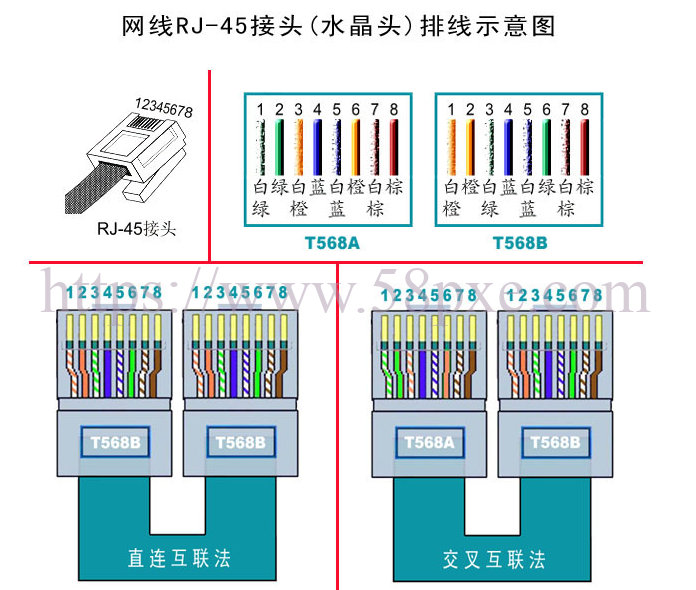

RH-45水晶頭, 分為568A標準和568B標準,接線順序如下:
568A標準:白綠 綠 白橙 藍 白藍 橙 白棕 棕
568B標準:白橙 橙 白綠 藍 白藍 綠 白棕 棕
日常更推薦使用568B標準接法
電腦網線水晶頭接法和電腦主板跳線接法

二、主板跳線

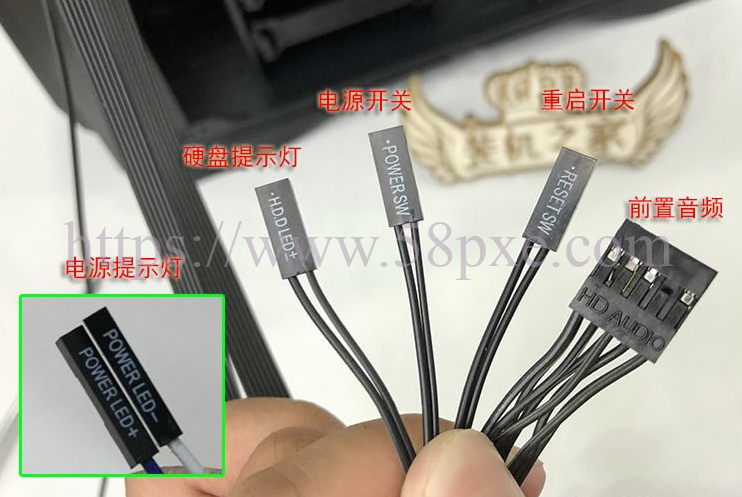

先來看一下POWER SW、RESET SW、POWER LED、HDD LED這四個主板跳線,在機箱連接的跳線接口上都有清晰的標注
電腦網線水晶頭接法和電腦主板跳線接法

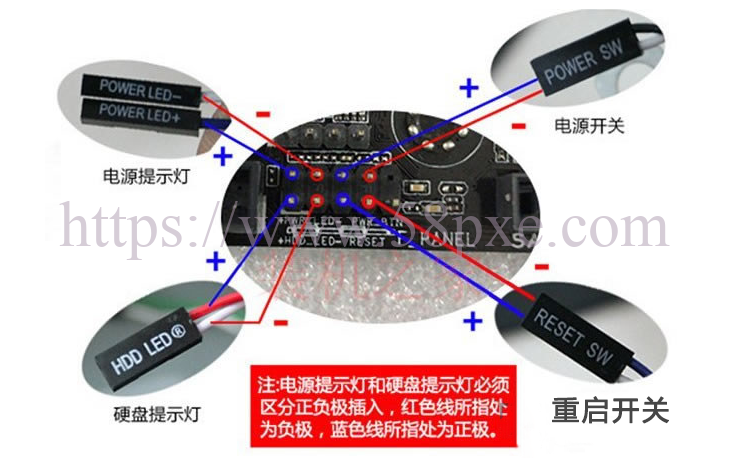

找到主板跳線位置,分別對應插入就可以了,主板跳線接法圖解如下圖所示
電腦網線水晶頭接法和電腦主板跳線接法

版權聲明:文章圖片資源來源于網絡,如有侵權,請留言刪除!!!
