你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法

admin 技術文章評論3,083字?jǐn)?shù) 1017閱讀模式
摘要

安防監控的需求日益漸增,從企業、商鋪商用、農業養殖以及安全家用等,而交換機的不同種類在工程組網中有著完全不同的組網方式,也包括組網成本,那么今天就和各位分享交換機和攝像頭常見的幾種連接方法。

你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法

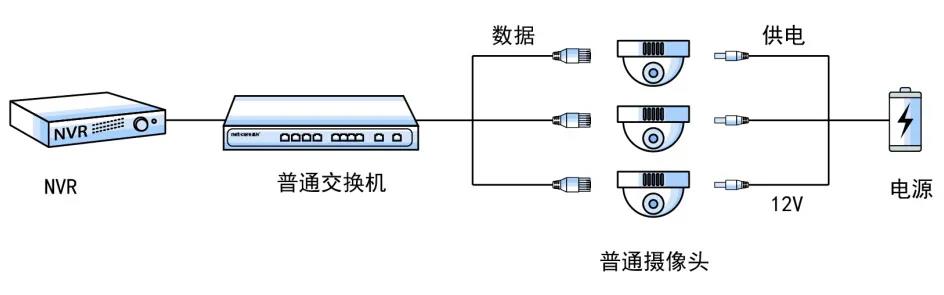

普通交換機不帶供電功能,如圖:當使用普通交換機(這里指不支持POE供電的普通交換機)連接攝像頭時,交換機只能提供數據的傳輸,供電則需要搭另外的電源和網線。優點是這種普通交換機價格低,缺點是,需要另接電源,對攝像頭的擺放位置有一定的限制性,加上線材和電源布線施工,整體成本并不低。
你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法

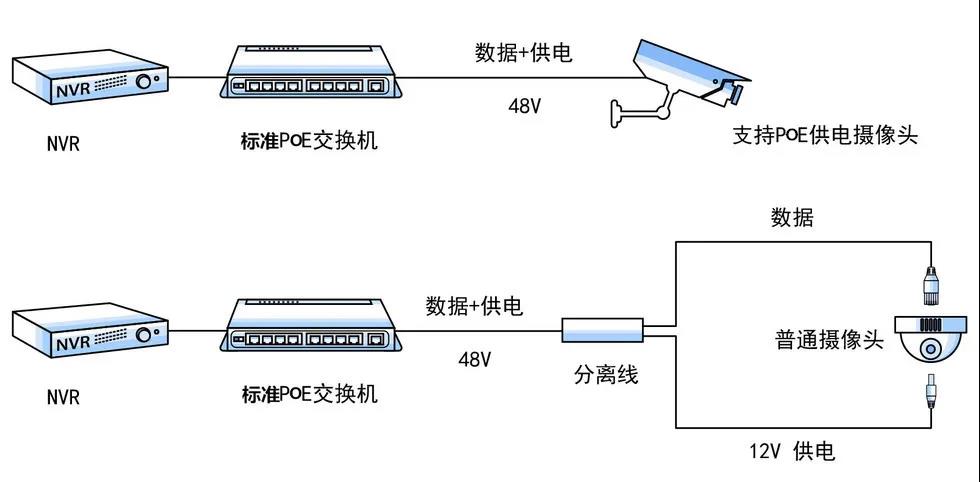

標準POE交換機能對攝像頭同時進行供電和數據傳輸,并且安全,如圖所示標準POE交換機有兩連接方法,第一種:使用支持POE供電的攝像頭,只需要網線將它與交換機相連就可以了,不用另外接電源并且設備使用安全,只需要網線連接即可,操心少。

第二種:使用普通的攝像頭(不支持POE供電),交換機與攝像頭之間需要接一根分離線,分離線出來后是兩根線,一根是把48V電壓降壓到安全電壓對攝像頭供電,另一根則是水晶頭給攝像頭傳輸數據;因?yàn)閿z像頭不支持POE供電,所以沒有辦法自動降壓,需要分離線才能完成正常的工作。
你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法

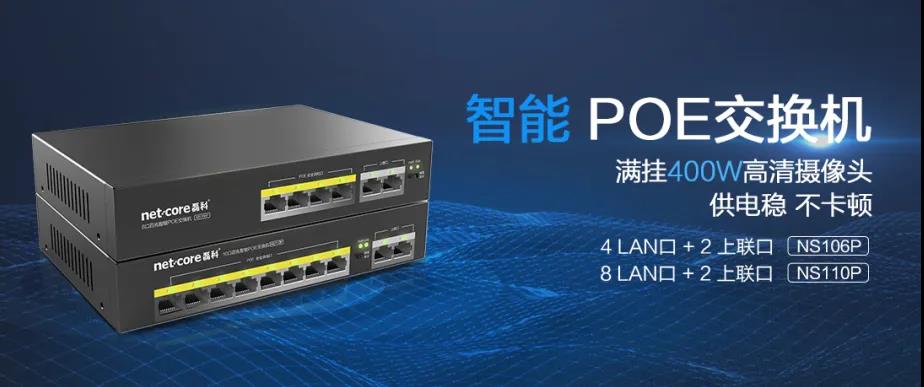

磊科POE交換機NS106P/NS110P
你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法

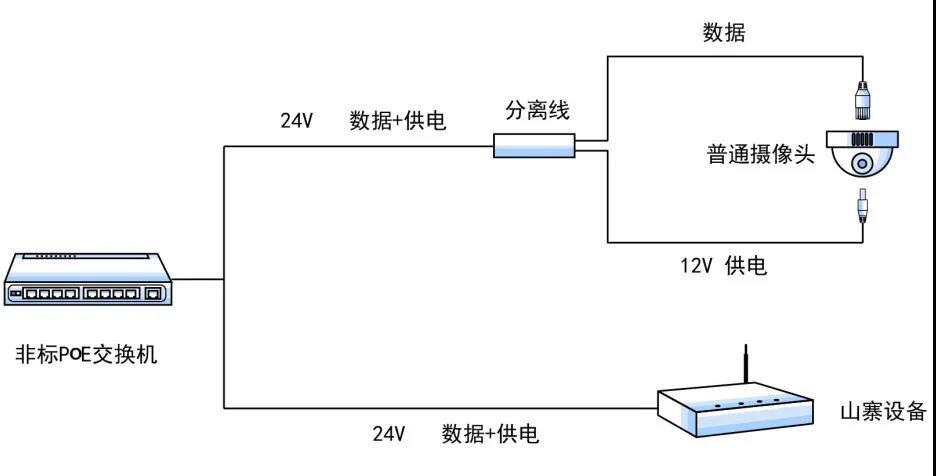

非標準POE交換機,沒有識別受電設備是否支持POE供電的功能,只要一連接上設備立馬供電,所以有燒壞設備的風險,安全性不高,因此一般非標POE交換機都會采用網線加分離線的接法,分離線一頭降壓到安全電壓給攝像頭供電,另一頭做數據傳輸。

還有一種接法,就是直接能扛得住24V電壓的山寨設備,這種接法小磊也略顯驚訝,但是,這種山寨設備的安全性完全沒有保障,這里舉例出來也是希望大家慎重選擇山寨設備,不管是設備安全還是售后服務都沒有保障,說不定你要找他維修時那個店已經變成包子店了,大家還是要多注意這點。
你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法

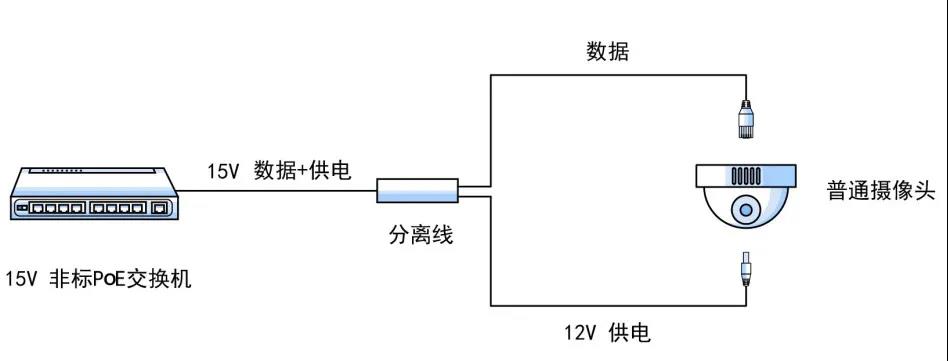

最后一種是15V的非標POE交換機,例如磊科108SPE非標POE交換機,15V電源,搭配一根分離器,即可完成供電和數據的傳輸,這里要說一下,這里所接的分離線并沒有降壓的功能,是因?yàn)楣╇娺^程中存在電損,電源到達攝像頭時因?yàn)殡姄p變成了12V左右,對攝像頭來說是個安全電壓,可以不用擔心。

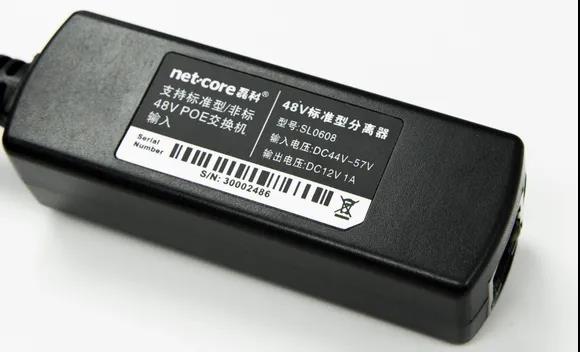

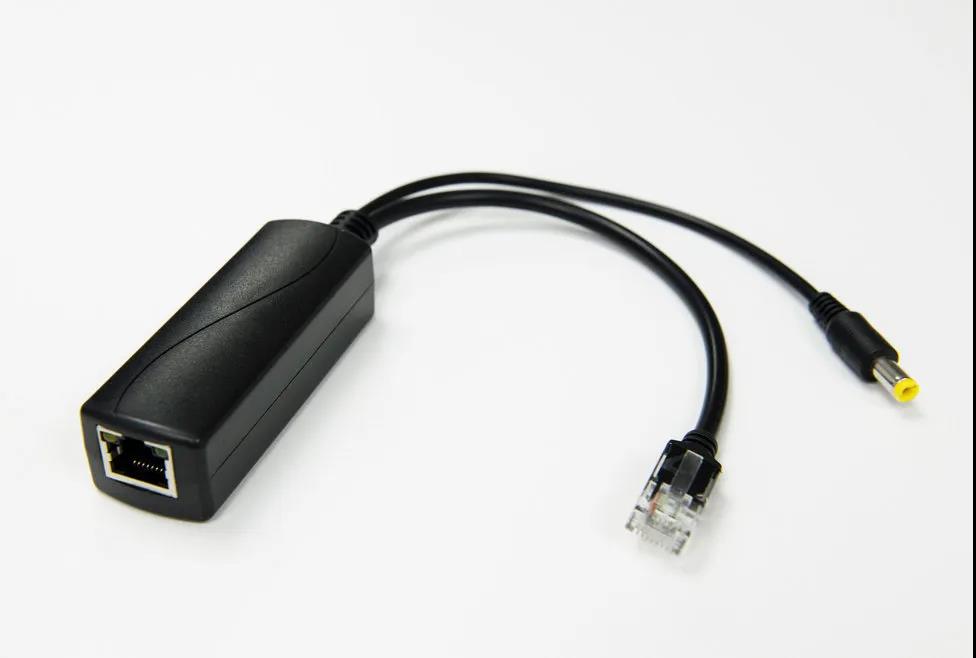

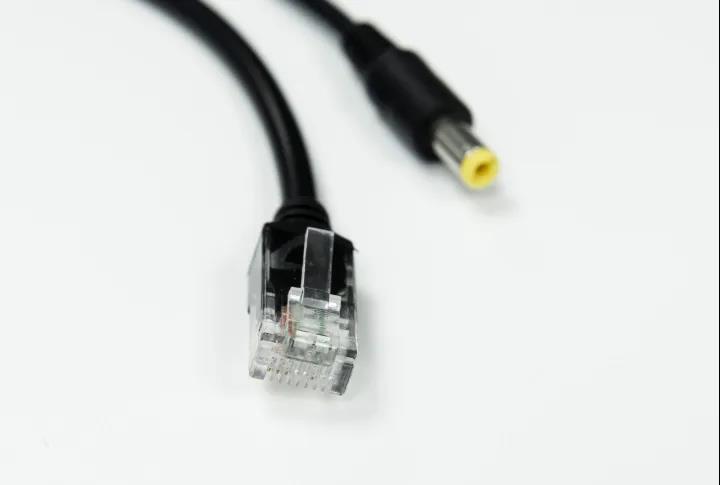

關于分離器,就是把數據信號和電力分離,分別輸送給不支持POE供電的終端設備;上面所有的網絡拓?fù)鋱D里的分離線都是不同功能不同用途的,那么接下來給大家介紹一款48V標準型分離器SL0608,支持標準型/非標48V POE交換機輸入。
你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法
你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法
你還不會選交換機嗎?快來看看幾種交換機與攝像頭最常見連接方法
在無線組網、監控工程等應用中,出于使用場景與成本的考慮,會使用不同類型的交換機做組網,而分離器是不支持POE供電設備的“黃金搭檔”;不過,關于使用安全,標準POE交換機的安全才是最省時省心,甚至更省整體成本的組網選擇。

版權聲明:文章圖片資源來源于網絡,如有侵權,請留言刪除!!!
