啟動原理
客戶機自檢,加載PXE BOOT ROM
PXE 請求 DHCP
服務器分配IP
客戶機獲取IP建立TCP/IP連接
通過 TFTP 獲取開機鏡像
加載開機鏡像,轉交啟動控制權給Boot Loader
Boot Loader引導操作系統
DHCP工作原理
動態主機設置協議(Dynamic Host Configuration Protocol, DHCP)是一個局域網的網絡協議,使用UDP協議工作,主要有兩個用途:給內部網絡或網絡服務供應商自動分配IP地址給用戶給內部網絡管理員作為對所有計算機作中央管理的手段。端口:DHCP Server(67),DHCP Client(68), DHCP failover(546)
DHCP過程:
一、客戶機請求 IP(DHCPdiscover)
當客戶機設置使用 DHCP協議獲取 IP時,客戶機將使用 0.0.0.0作為源地址,使用255.255.255.255作為目標地址來廣播請求 IP地址的信息。廣播信息中包含 DHCP客戶機的MAC地址和計算機名。(這里的 MAC地址可不是 FFFF.FFFF.FFFF的 MAC 廣播哦)
二、服務器響應(DHCPoffer)
由于是廣播所以同一網段內的計算機都會“聽”到!DHCP服務器當然也不例外。DHCP服務器“聽”到后,它首先會針對該次請求的信息所攜帶的 MAC地址與 DHCP主機本身的設置值進行對比。如果 DHCP主機的設置中有針對該 MAC 提供的靜態 IP(每次都給一個固定 IP),則提供給客戶機相關的固定 IP與相關的網絡參數;如果該信息的 MAC并不在 DHCP主機的設置中,則 DHCP主機會選取當前網段內沒有使用的IP給客戶機使用!當然這里的響應,服務器也是采用 255.255.255.255的廣播,因?yàn)榇藭r(shí)客戶機還沒 IP哦
這里有幾個要注意的地方:1、如果同一網段內有多臺 DHCP服務器,那么客戶機是看誰先響應,誰先響應就選擇誰。2、在 DHCP主機發給客戶端的信息中,會附帶一個“租約期限”信息,用來告訴客戶機這個 IP能用多久!
三、客戶機選擇 IP(DHCPrequest)
當客戶機接收到響應的信息之后,首先會以 ARP在網段內廣播(ARP使用全 1的廣播 MAC地址),以確定來自 DHCP服務器的 IP沒被占用!如果該 IP被占用,那么客戶機對于這次的 DHCP信息將不接受,而是再次發送 DHCP請求。若該 IP沒有被占用,客戶機則接受 DHCP服務器所給的網絡參數。同時,客戶機發出一個廣播,通知所挑選的 DHCP服務器(有多臺 DHCP服務器存在時),當然此時也是通知其它的 DHCP服務器,讓這些 DHCP服務器將本預分配給客戶機的 IP釋放掉?。ㄟ@里的概念一定要弄清楚?。┳⒁?,這一步客戶機并還沒有應用從 DHCP服務器獲取到 IP哦!所以這一步源地址還是0.0.0.0,目標地址是 255.255.255.255
四、服務器確認 IP租約(DHCPack/DHCPnak)
終于到最后一步了,DHCP服務器收到客戶機選擇 IP的廣播后,則以 DHCPack消息的形式向客戶機廣播成功的確認。DHCPack包含:IP、掩碼、網關、DNS等。當然上面還有一個 DHCPnak,一看就知道是不成功的意思!那么,哪些情況才會有這種廣播呢?例如,IP地址已無效或這個地址已被其它的客戶機使用了!
TFTP工作原理
TFTP(Trivial File Transfer Protocol,簡單文件傳輸協議)是TCP/IP協議族中的一個用來在客戶機與服務器之間進行簡單文件傳輸?shù)膮f(xié)議,提供不復雜、開銷不大的文件傳輸服務。端口號為69。它基于UDP協議而實現。

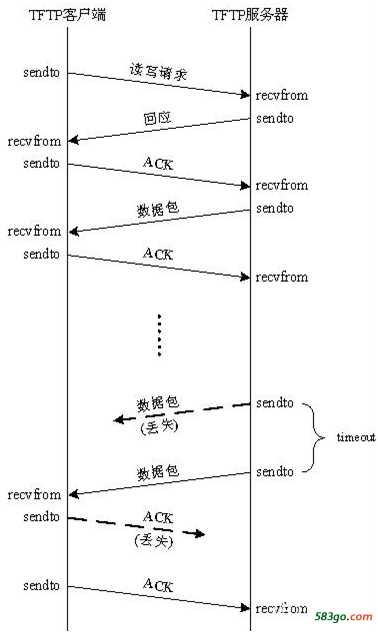

TFTP過程:
Client 讀寫請求
Server 回應
Client ACK確認信息
Server 發送數據包
回寫及游戲
系統回寫 進入系統后,寫入數據默認是寫入內存回寫部分,之后寫入服務器回寫盤中,當服務器回寫盤寫滿,會出現藍屏死機等現象。
服務器游戲盤映射到客戶機游戲虛擬盤
客戶機修改
主流平臺可以選擇機器開超級或者掛載鏡像來修改鏡像包的內容,對于系統修改,所有使用相同鏡像包的客戶要同都會生效。
