當我們的Windows電腦有雙網卡,若這時想要實現一張網卡用于訪問外網,另一張網卡用于訪問內網的功能。比如通過遠程電腦,然后再通過電腦去訪問我們家里的NAS存儲等。通常這種需求下,需要通過配置靜態路由來實現。這種配置能夠?qū)崿F(xiàn)訪問特定目標網段時,數據流會走對應的網絡接口。今天阿祥就講怎么通過配置靜態路由,實現網絡路徑的精細控制,以滿足不同的網絡訪問需求。
ps:本文章雖通過內網卡和外網卡的場景演示,但實際工作場景未必適用,比如有些公司不準一機兩用,則不適合使用。主要用于展示如何實現Windows主機路由的精細控制,供學習使用!實際場景請按規定操作!
網工必備技能!Windows網卡1訪問外網,網卡2訪問內網
一、實驗環境準備

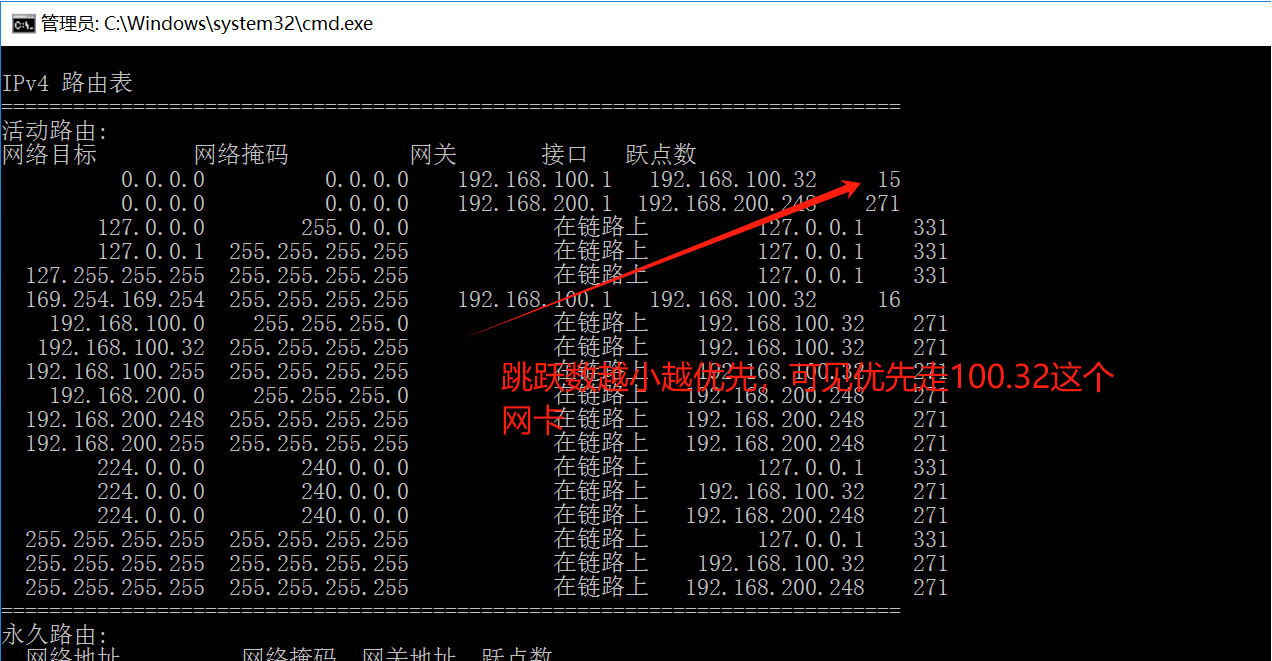

電腦已擁有兩張網卡,且都能正常工作。每張網卡都標清名稱和作用(包括以太網、Wi-Fi、本地鏈接等),如下圖:
網工必備技能!Windows網卡1訪問外網,網卡2訪問內網

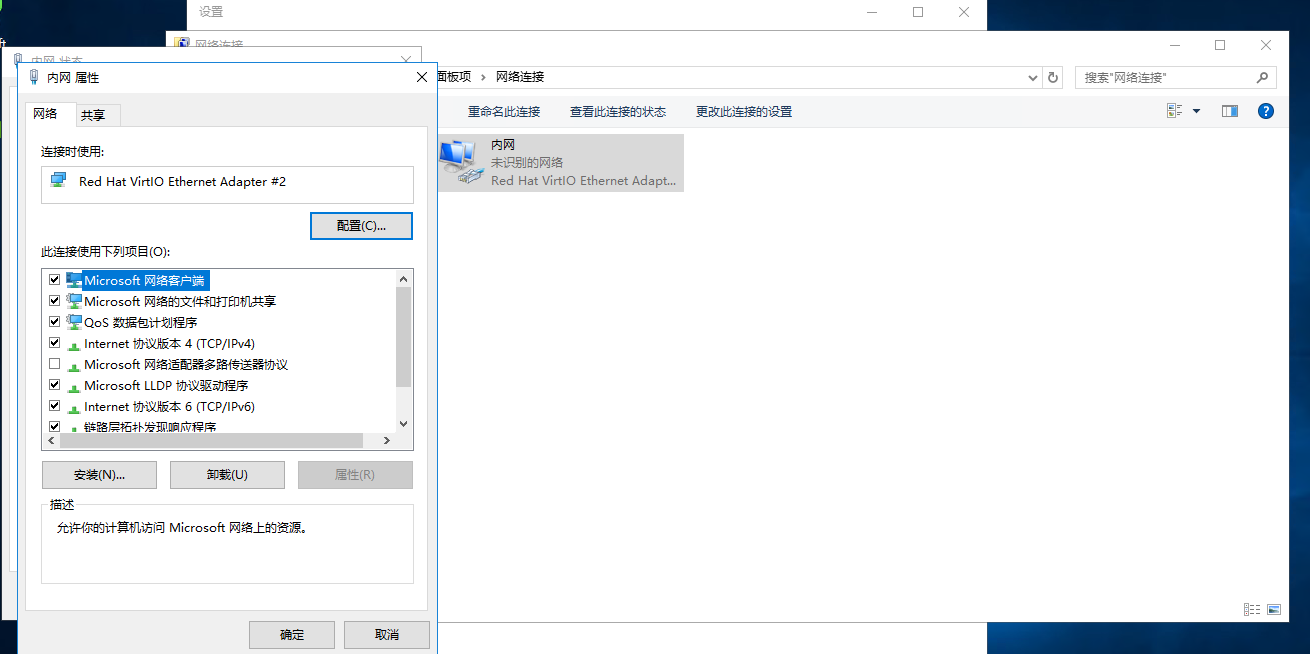

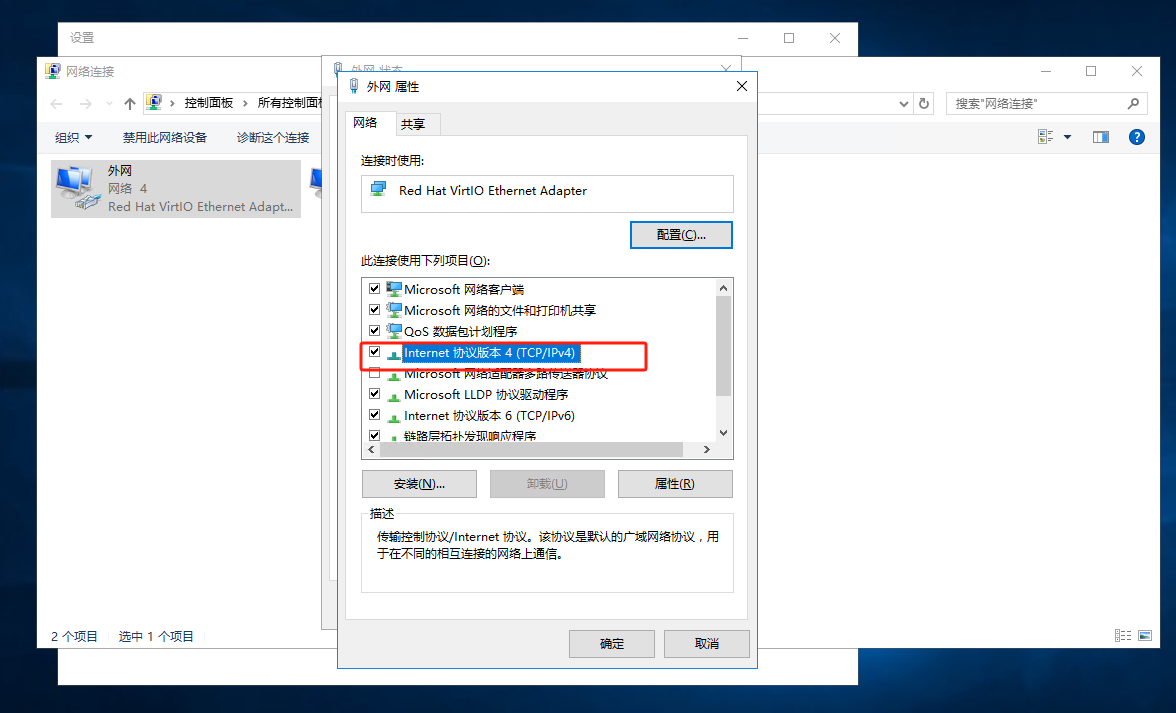

二、查看ipv4服務是否勾選和開啟打開控制面板,打開?“網絡和Internet” -> “網絡連接”。分別選擇電腦兩個網卡,并右擊鼠標選擇“屬性”。打開每個網卡的屬性,確保已啟用“Internet協議版本4(TCP/IPv4)”。
ps:網卡默認情況都已開啟,且本文主機通過DHCP獲取主機IP,這里順帶檢查下!
網工必備技能!Windows網卡1訪問外網,網卡2訪問內網
網工必備技能!Windows網卡1訪問外網,網卡2訪問內網
三、修改網卡路由通過Windows命令行工具cmd來修改路由,輸入以下命令來添加針對特定網絡的路由規則。ps:記得右鍵cmd工具,用管理員權限打開

route add <目標網絡> MASK <子網掩碼> -p <接口網關IP>

說明:1、<目標網絡>:你想要訪問的網絡地址或網段(例如10.20.0.0)2、<子網掩碼>:對應的目標網絡子網掩碼(例如255.255.0.0)3、<下一跳名稱>`:你想要使用的接口網關IP(例如網卡的網關IP地址10.20.10.1)
配置展示用例:場景:1、將訪問內網10.20.0.0/16網段的流量配置路由到內網網卡(網卡網關IP為192.168.200.1)2、將訪問其他網段的流量配置路由到外網網卡(網卡網關IP192.168.100.1)

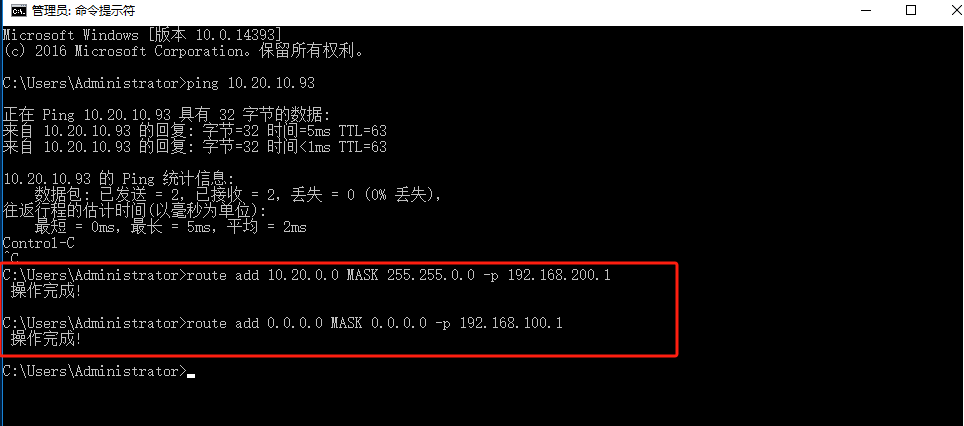

route add 10.20.0.0 MASK 255.255.0.0 -p 192.168.200.1
route add 0.0.0.0 MASK 0.0.0.0 -p 192.168.100.1

網工必備技能!Windows網卡1訪問外網,網卡2訪問內網

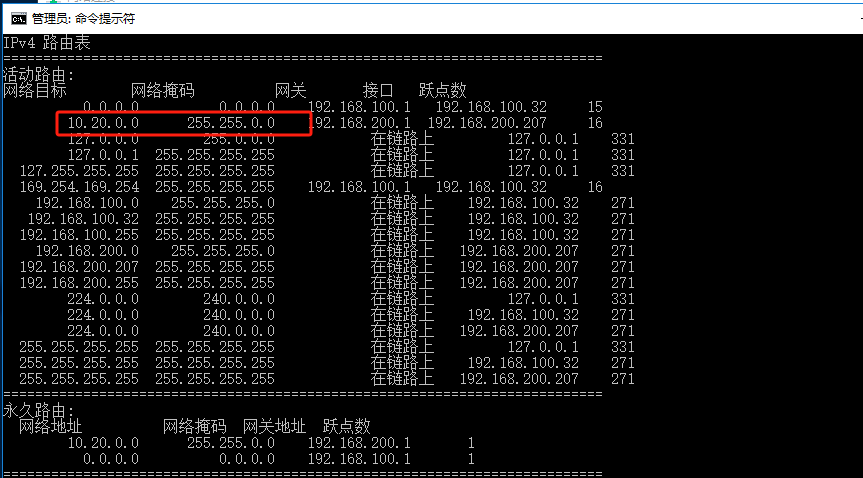

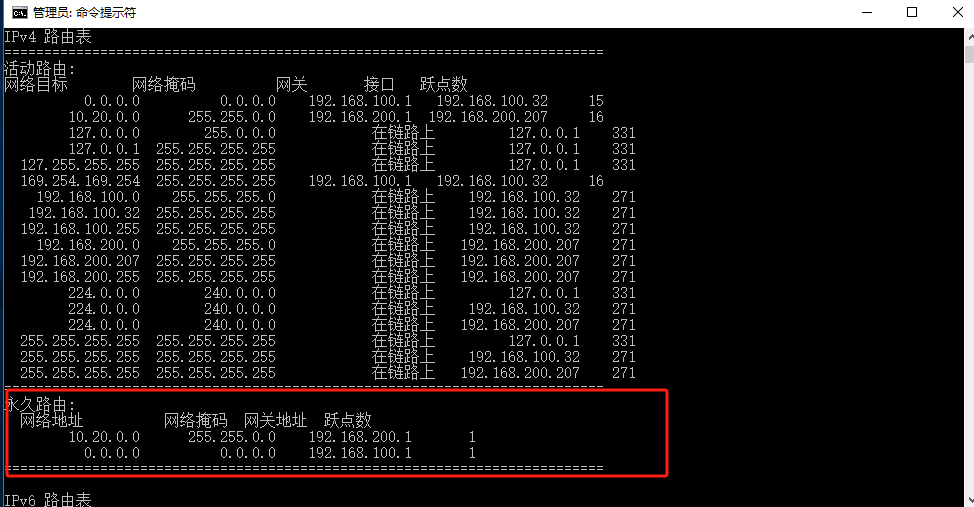

如下圖,通過route print命令查看路由表,可見跟最初查看的路由表對比,內網卡的配置已經發生了變化,永久路由增加了兩條:
route print
網工必備技能!Windows網卡1訪問外網,網卡2訪問內網
網工必備技能!Windows網卡1訪問外網,網卡2訪問內網
在路由表里可以看到兩個網段的路由分別走兩張網卡的網關出去ps:因永久路由優先級高于動態路由,所以訪問目標地址時優先匹配永久路由。四、修改網卡路由配置完成后,可以使用tracert指令進行網絡連通性測試,嘗試分別通過內、外網網卡訪問不同的網絡資源,檢查源目是否能正常走指定路由通信。

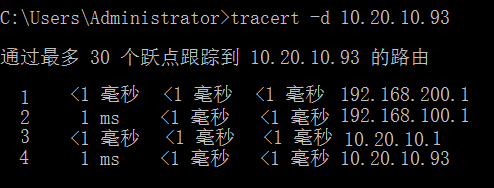

內網測試:
網工必備技能!Windows網卡1訪問外網,網卡2訪問內網

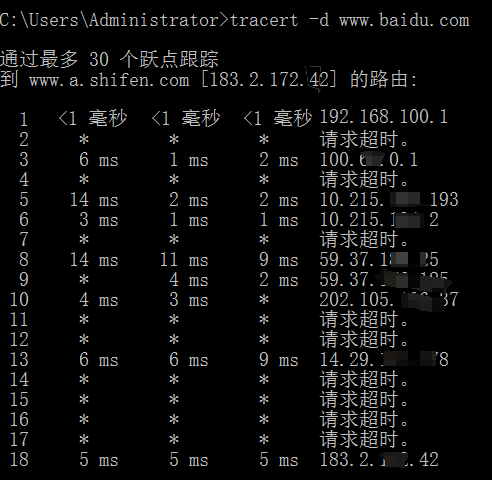

外網測試:
網工必備技能!Windows網卡1訪問外網,網卡2訪問內網

注:因出公網會經過很多安全設備,所以路徑很長,很多詳細ip不予公開
