百為無線AP X750A 默認為瘦AP模式,需要配合百為的AC控制器進行配置。
必須升級路由到 V3.11-B20180325 版本或以上版本

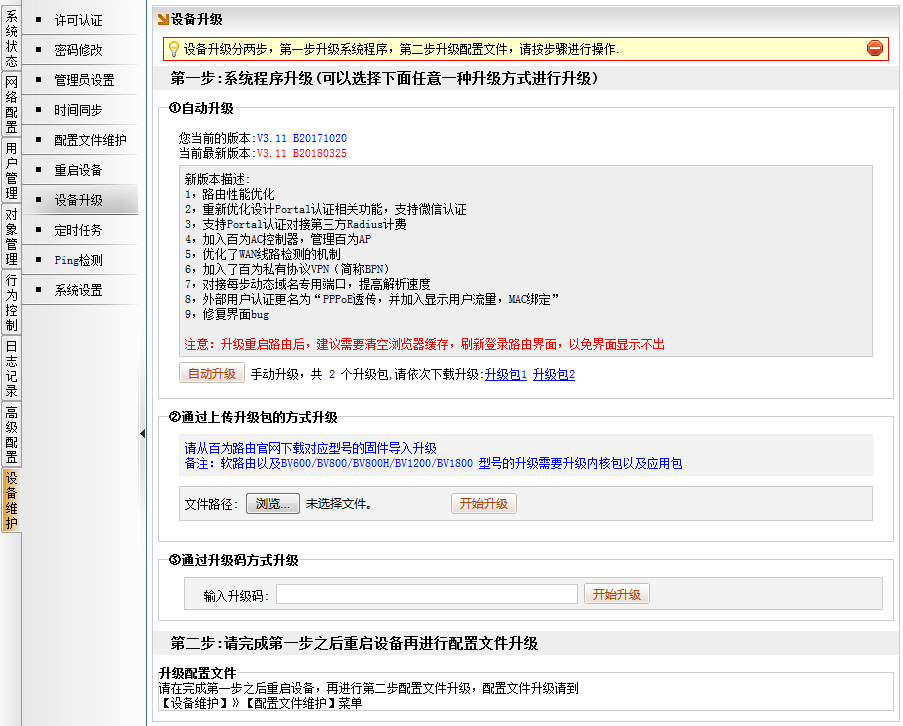

比如使用自動升級,[設備維護]→[設備升級],點擊“自動升級”,如下圖所示,升級完成后,選擇合適的時間再重啟路由
------------------------------------------------------------------------------------------------------------------------
1,啟用AP管理,配置地址池
比如百為路由eth5口,接獨立的交換機,并從該交換機,網線分到每個AP(X750A)

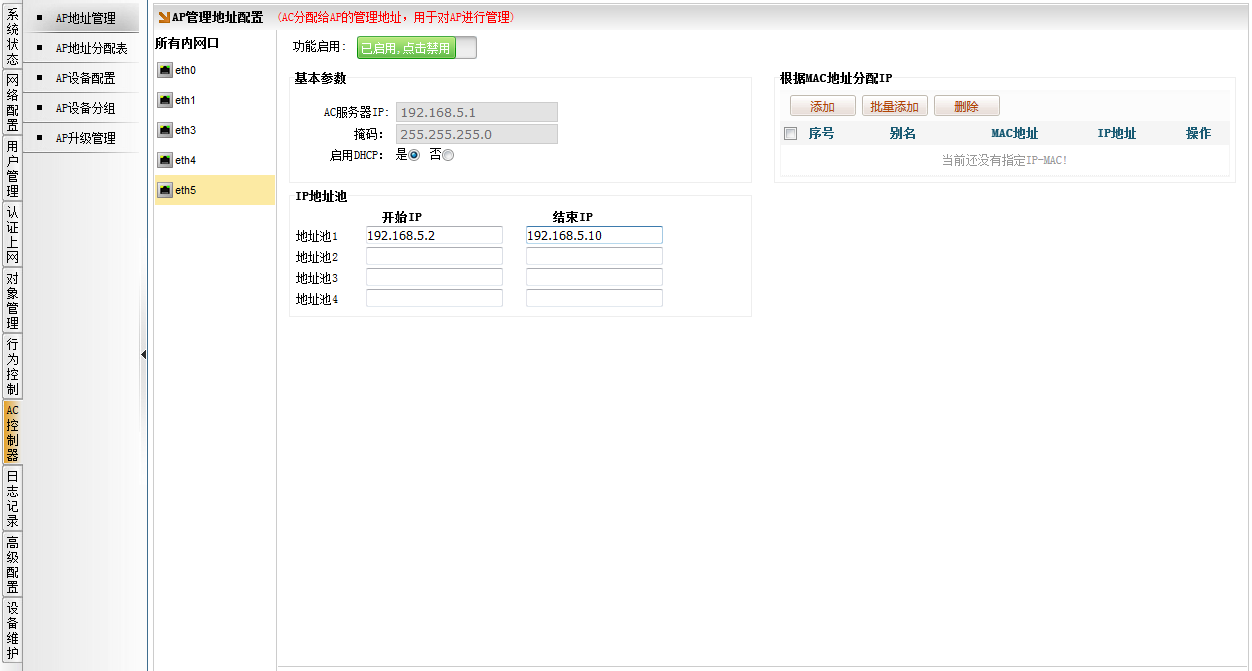

[AC控制器]→[AP地址管理],選擇接有AP的網口,比如eth5,開啟開關,配置地址池,比如為192.168.5.2---192.168.5.10
說明:該功能,僅分配地址給X750A,不是分配給無線終端。并且要求分配的地址不能與eth5下的有線設備,無線設備 IP沖突。
2,查看AP是否上線

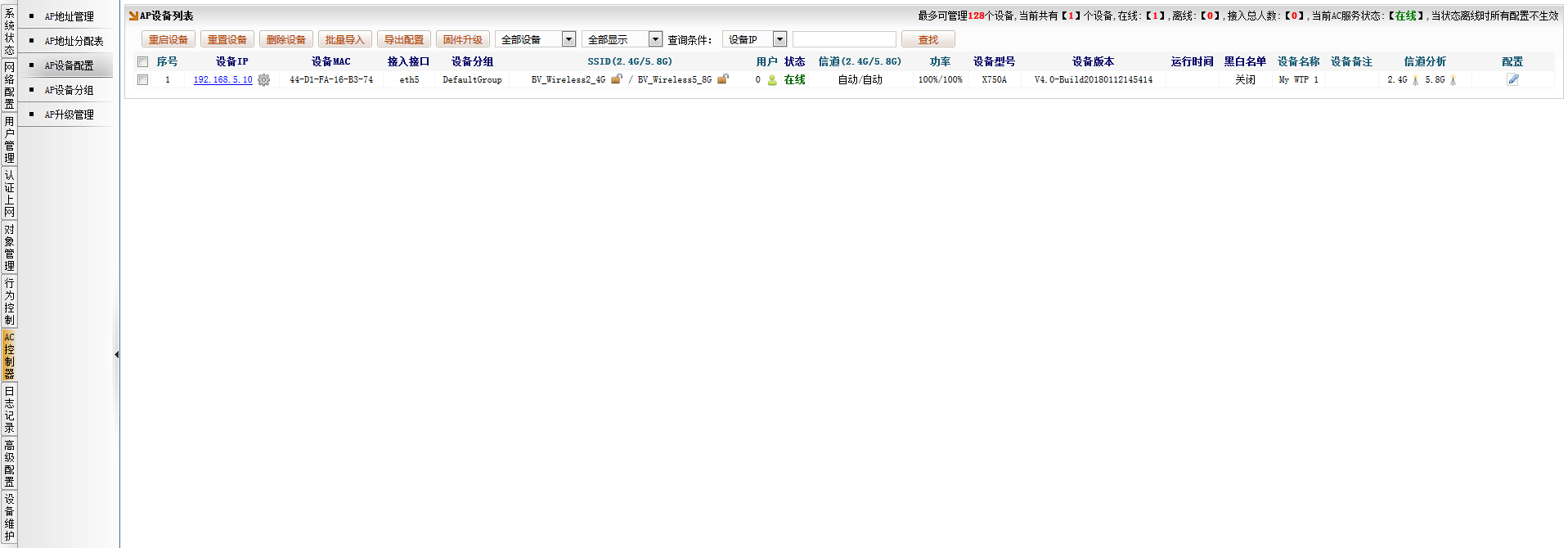

[AC控制器]→[AP設備配置],可以看到,所接入的AP會從AC控制器得到默認配置,生成此處
3,配置AP設備分組
[AC控制器]→[AP設備分組],點擊最右邊的配置按鈕,可修改分組的參數,比如修改SSID等。
說明:系統有個默認的分組,叫 DefaultGroup ,當一個全新的AP的設備,接入到網絡中后,就會從默認分組“DefaultGroup ”,得到配置。

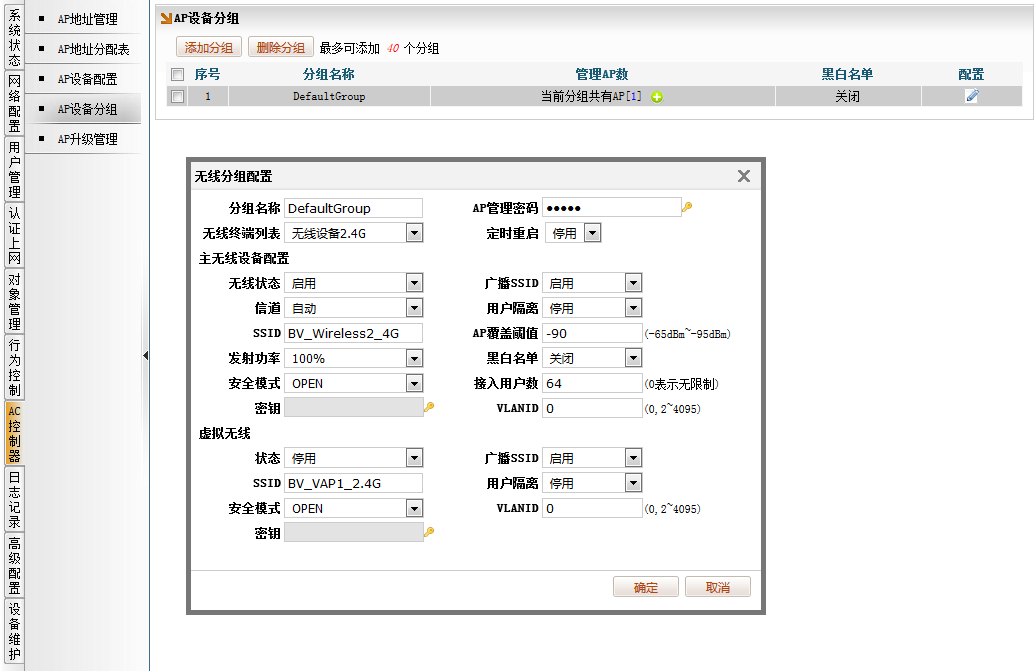

如下圖所示,AP得到該默認分組的配置后,2.4G SSID 為 BV_Wireless2_4G ;5.8G SSID 為 BV_Wireless5_8G,
如需自定義SSID 以及修改無線密碼的,可直接修改默認分組里面的參數。
有特殊需求的用戶,比如當AP數量多,以及要區域化管理,可創建多個分組,關聯對應的AP
比如創建一個用于技術部的分組,關聯上技術部的AP

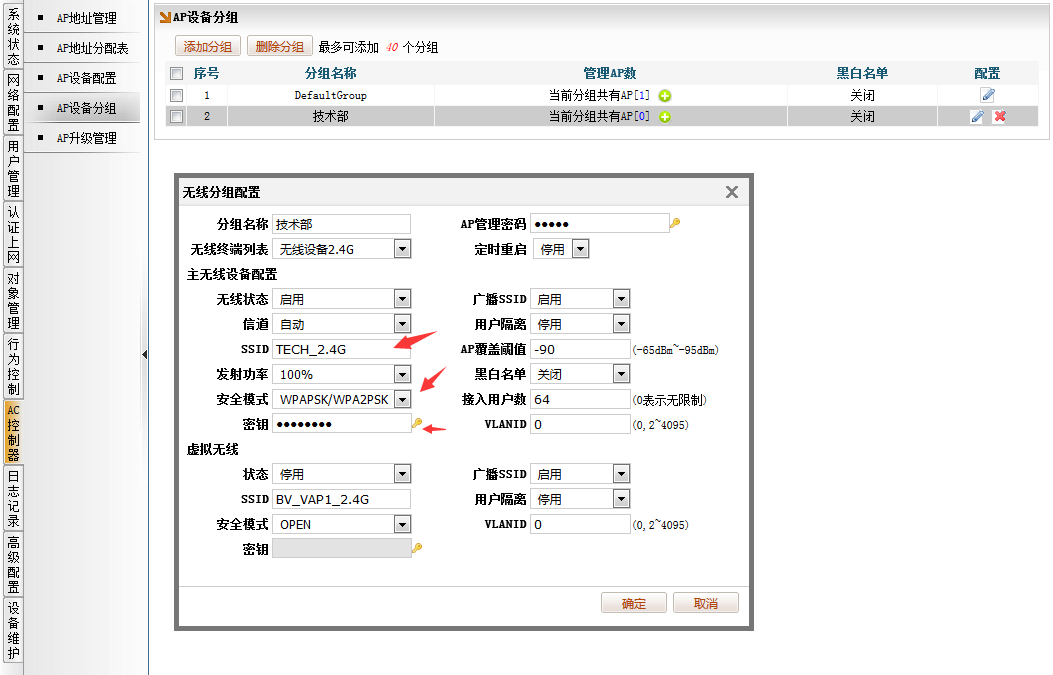

[AC控制器]→[AP設備分組],添加分組,填入分組名稱,配置SSID,配置為加密,并填入密碼。

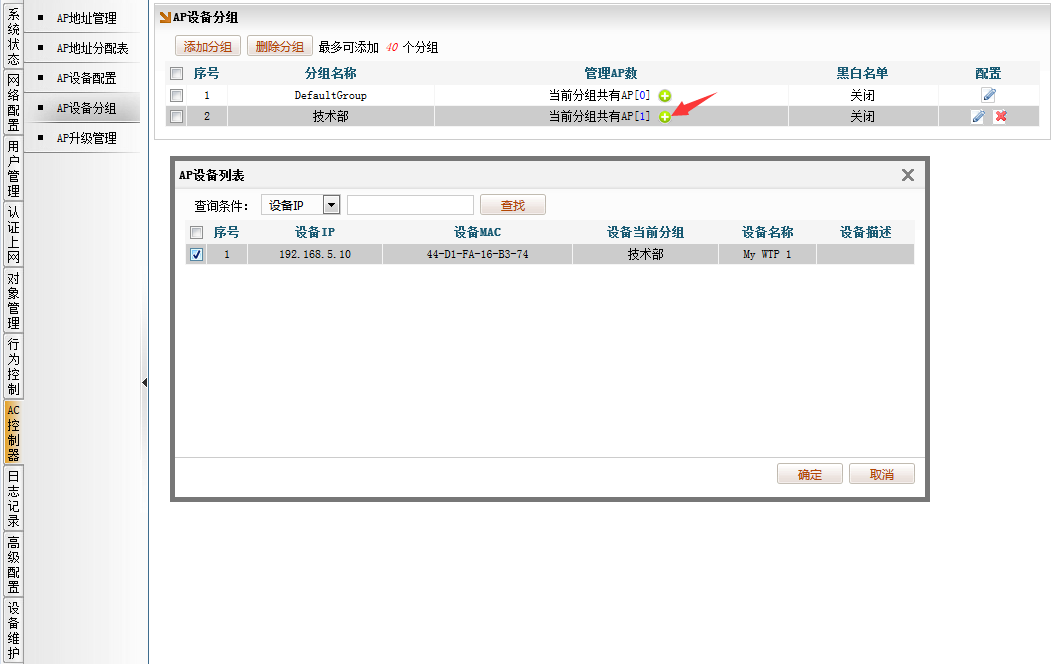

接著,點擊技術部的綠色+號 圖標,把自定義分組和AP關聯起來

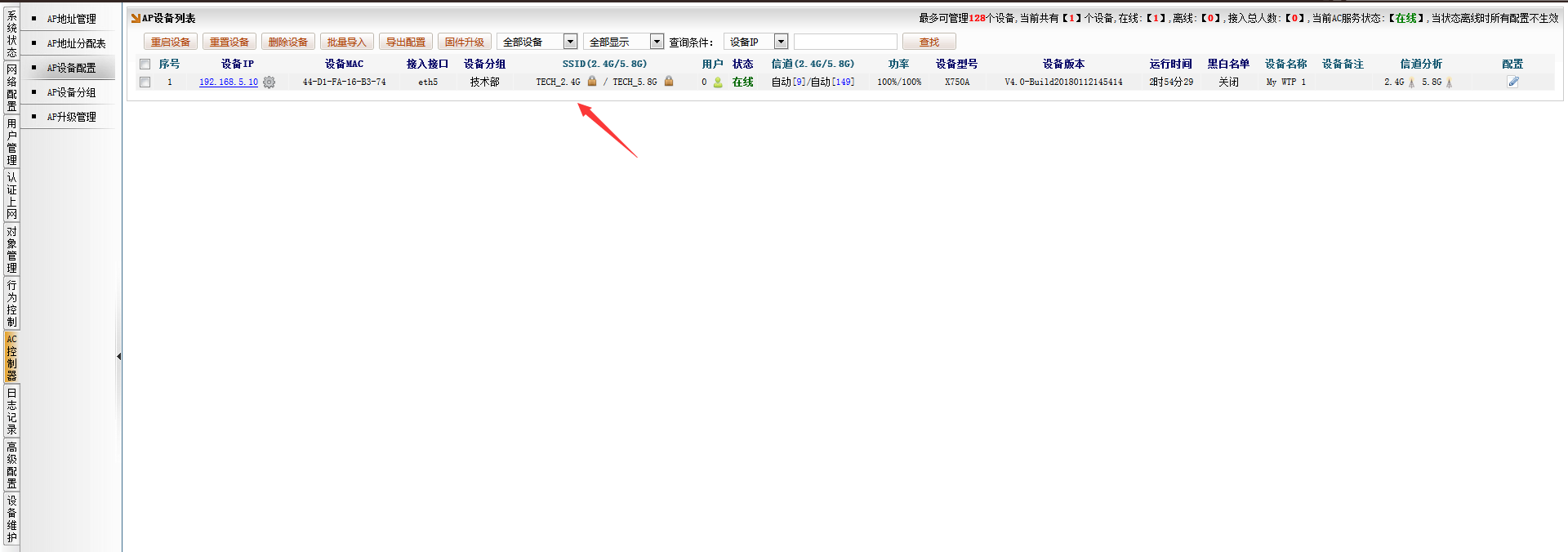

關聯后,就可查看到,所配置的無線的參數了
------------------------------------------------------------------------------------------------------------------------
常見問題:
1,當多個AP,在分組里要選擇管理AP的設備的時候,如何區分是哪個。

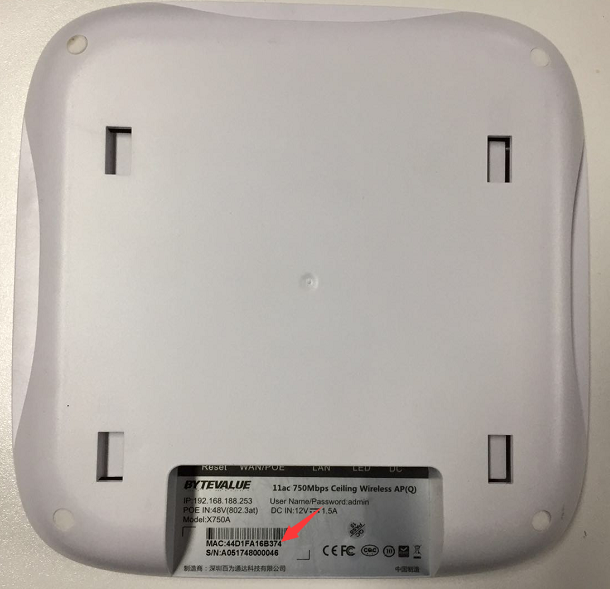

答: 每個AP背后貼有MAC,AP的管理是基于MAC來區分。要求部署前,要自行標記好,每個AP 所屬的位置,記錄他的MAC。如下圖所示
2,手機連上無線,得不到IP。
答:無線AP是接入在到eth5口下的,手機通過eth5口出去上網,需要在eth5口開啟DHCP服務(如果百為路由作為網橋模式使用的場景,則需要上級路由開啟DHCP服務)

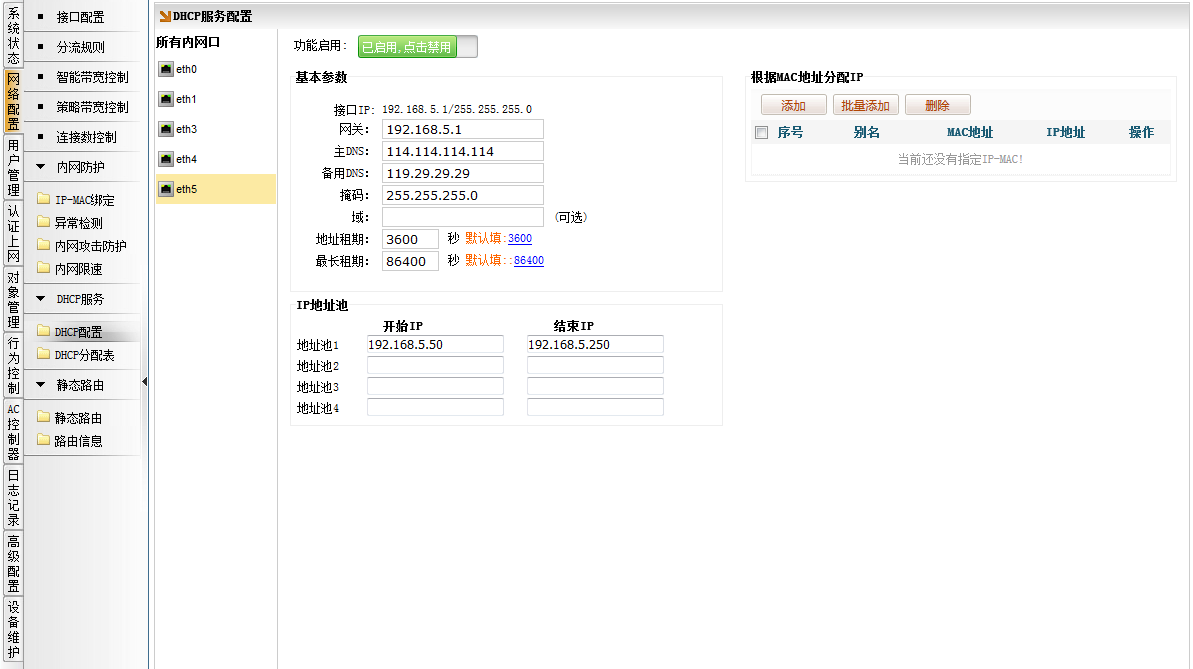

以下是百為路由eth5口開啟DHCP服務相關配置,分配對應eth5網口的地址池,以及分配的DNS(建議配置當?shù)剡\營商DNS)。
3,2.4G 的SSID 和 5.8G 的SSID 可否配置為一樣?
答:可以配置為一樣,但手機連接SSID,最終是連2.4G,還是連接5.8G,取決于手機檢測2.4G 和5.8G 的信號強度作選擇(一般手機會優先優先選擇型號強度好的)
4,我是網吧用戶,AP能直接接到交換機用么?
答:網吧無盤客戶機,是通過無盤服務器的DHCP服務,給客戶機分配IP地址。而手機連上無線,也需要DHCP服務分配地址。如果也在網吧內網里開啟路由DHCP服務,會影響無盤客戶機的開機。
建議:比如百為路由eth1口是接交換機,提供客戶機上網。無線AP則單獨接到別的LAN口,比如 eth5進行管理,在eth5口下開啟DHCP服務,互不影響。
5,我是網吧用戶,實在沒條件有單獨的網口接出來給AP用,是否其他的方法用使用該無線(X750A)?
答:AP模式,最大的用途在于可以做無線覆蓋,無線漫游,以及配合主路由做無線認證等功能。
實在沒條件的用戶,只能修改無線為“胖AP”模式。胖AP模式,只提供標準的無線路由上網功能。
(參看《切換X750A無線的胖瘦模式》)
6,主路由不是百為路由,如何使用該無線(X750A)?
答:只能修改無線為“胖AP”模式。胖AP模式,只提供標準的無線路由上網功能。
(參看《切換X750A無線的胖瘦模式》)
7,X750A的WAN口和LAN 口要怎么接
答:AP模式下,X750A的兩個網口為交換口,即插WAN口和LAN口性質是一樣的。如果使用POE供電,則必須插入到WAN 口。
注意:因為AP模式下,X750A的兩個網口為交換口,切勿同時接入到同一個交換機下,避免環路
